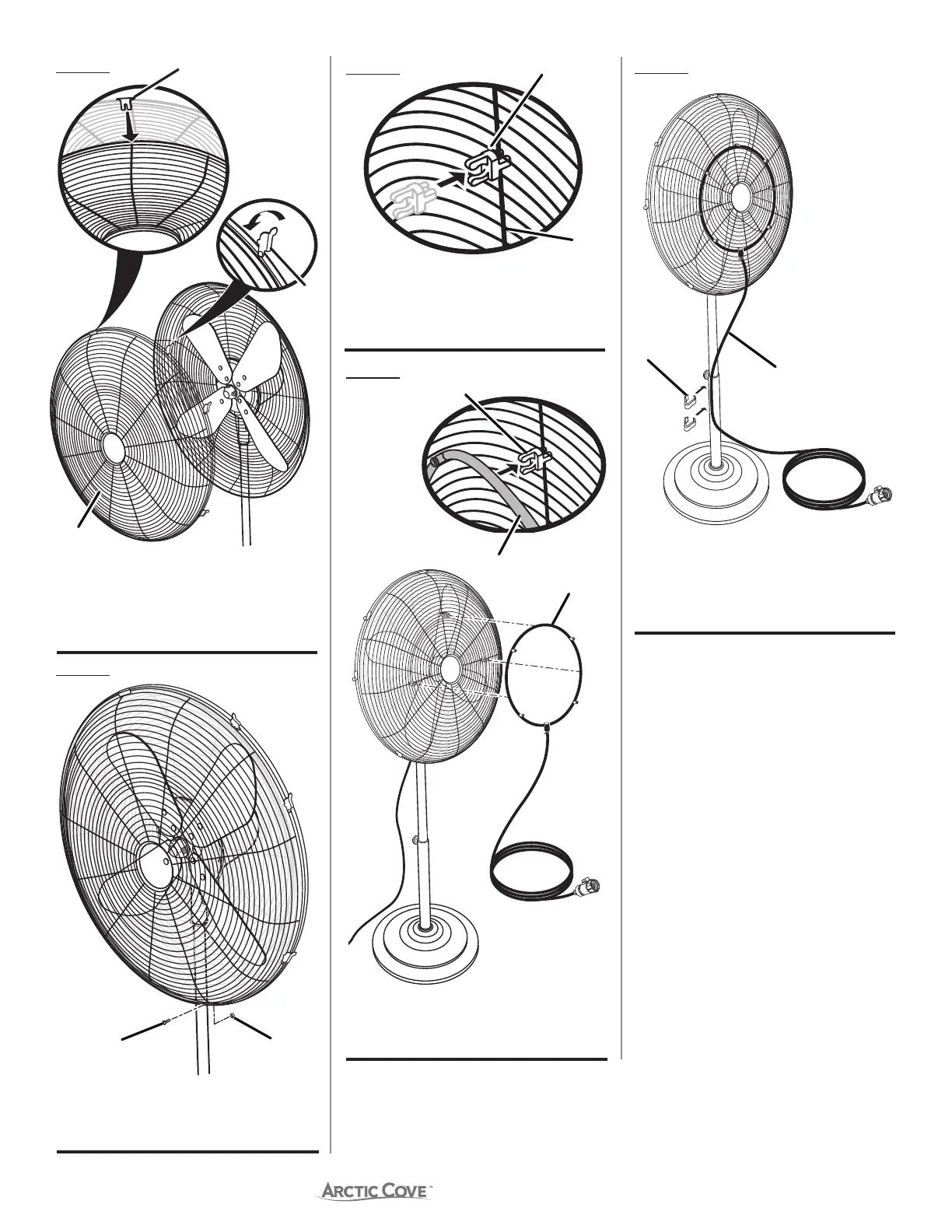

Fig. 11
Fig. 12
Fig. 13
Fig. 15
A - Front fan cover (couvercle de ventilateur
avant, cubierta del ventilador delantero)
B - Lock lever (levier de verrouillage, palanca
de fijación)
C - Hook (agrafe, campana)
A - Screw (vis, tornillo)
B - Hex nut (écrou hexagonal, tuerca
hexagonal)
A
B
Fig. 14
A - Clip (clip, sujetador)
B - Misting ring assembly (d’anneau
brumisateur, conjuto anillo de rociado)
A
B
A
B
A
A
B
B
B
C
A - Misting tube clip (pinces du boyau de
vaporisation, clips de manguera para
vapor)
B - Misting tube (boyau de vaporisation,
manguera de rociado)
A - Clip (clip, sujetador)
B - Fan cover vertical wire (couvercle de
ventilateur fil verticale, cubierta de
ventilador cable vertical)
