44
(pozri obrázok na poslednej strane)
1. Predná mriežka
2. Zaisťovací krúžok vrtule
3. Zaisťovacia skrutka mriežky
4. Vrtuľa
5. Zaisťovací krúžok zadnej
mriežky
6. Zadná mriežka
7. Hriadeľ motora
8. Ovládač oscilácie
9. Motor
10. Ovládací panel
MONTÁŽ
11. Skrutka hlavnej jednotky
12. Nastaviteľná tyč
13. Matica nastavenia výšky
14. Tyč základne
15. Umelohmotná základňa
16. Skrutka a podložka
A-B Strediaci kolík pre zadná
mriežka
Ventilátor postavte na rovný, suchý a stabilný povrch a pripojte zástrčku
k sieťovej zásuvke. Zvoľte požadovaný výkon pomocou tlačidiel na
ovládacom paneli (10):
0 = vypnutý
1 = minimálny výkon
2 = stredný výkon
3 = maximálny výkon
OSCILÁCIA:
Pre automatickú osciláciu zľava doprava stlačte ovládač (8) na hornej
časti motora. Na deaktiváciu oscilácie
ovládač vytiahnite.

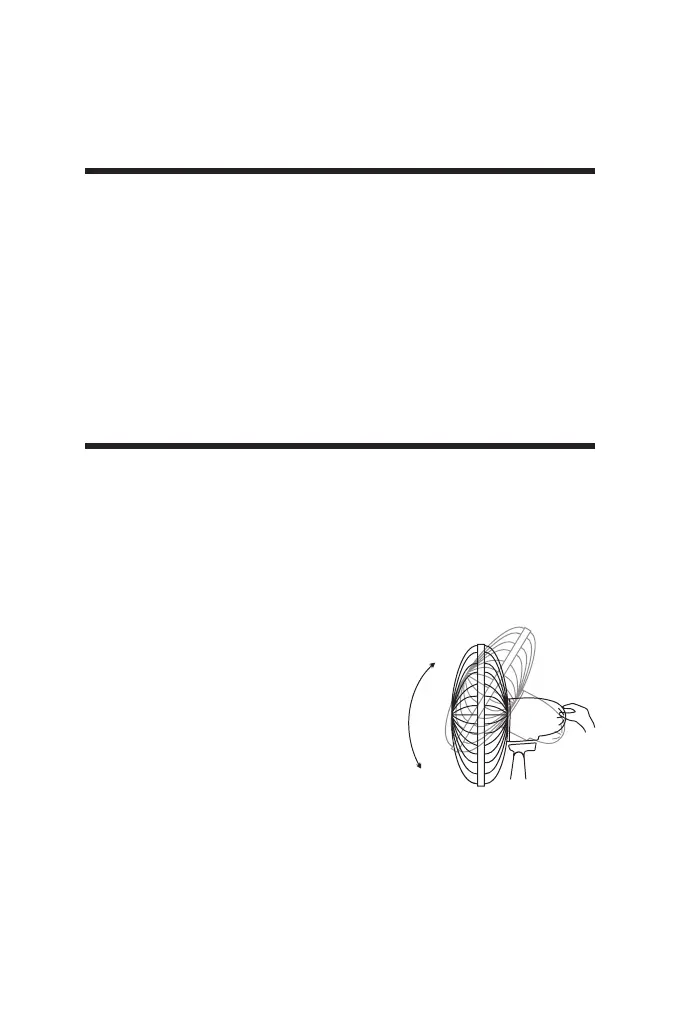

NASTAVENIE VERTIKÁLNEHO SKLONU
Môžete upraviť vertikálny sklon ventilátora.
Jednoducho nastavte ventilátor hore alebo
dolu do požadovaného sklonu.
NASTAVITEĽNÁ VÝŠKA
Uvoľnite maticu nastavenia výšky (13), potom nastavte požadovanú
výšku ventilátora. Po nastavení maticu pevne utiahnite.
Poznámka: Túto činnosť vykonávajte len pri vypnutom ventilátore.
POUŽITIE SPOTREBIČA
