5

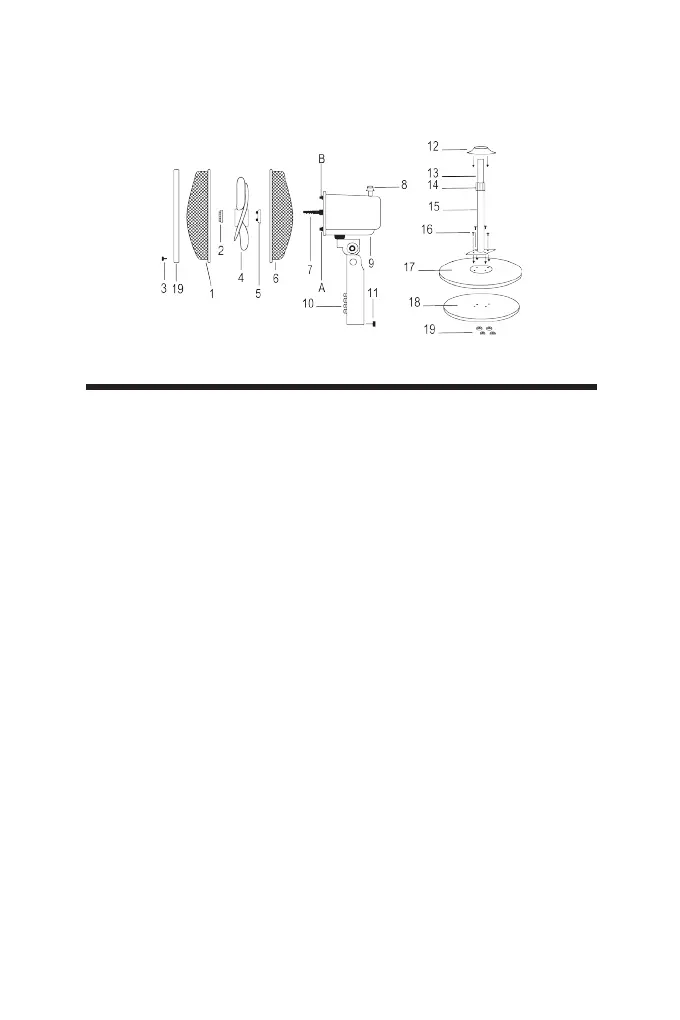

Assemblaggio
1. Posizionare il peso della base (18) sotto alla base (17) in modo che i
fori coincidano.
2. Posizionare l’asta base (15) sulla base (17) in modo che i fori
coincidano.
3. Inserire le viti di ssaggio (16) nei 4 fori presenti sull’asta base (15).
4. Capovolgere il tutto sotto sopra avendo cura di tenere le viti (16) in
posizione. Inserire i bulloni (19) sulle viti avendo cura di stringere
saldamente. Capovolgere nuovamente la base, con il peso e l’asta base
ssate.
5. Svitare la manopola di regolazione altezza (14) dall’asta base (15) ed
inserire la piccola base decorativa (12).
6. Estrarre l’asta di regolazione (13) dall’asta base (15) quindi riavvitare
la manopola di regolazione altezza (14) sull’asta base (15).
7. Allentare la vite del corpo principale (11).
8. Inserire il corpo principale sull’asta di regolazione (13). Stringere la vite
(11) per assicurarlo.
9. Svitare la ghiera di ssaggio della griglia posteriore (5) dall’albero
motore (7) ruotandola in senso antiorario.
10.Inserire la griglia posteriore (6) sull’albero motore (7) in modo che
la maniglia posta sul retro di essa sia rivolta verso l’alto e che i due pin
di incastro (A-B) si inseriscano sui fori verticali della griglia posteriore.
Avvitare la ghiera di ssaggio (5) ruotandola in senso orario.
11.Inserire la ventola (4) sull’albero motore (7) e ssarla ruotando in
senso antiorario l’apposita ghiera di ssaggio (2).
12.Allentare la vite di sicurezza (3) dell’anello di chiusura (19) e
posizionarlo sulla griglia posteriore.
13.Posizionare la griglia anteriore (1) su quella posteriore (6) in modo
che il logo sulla borchia centrale sia in posizione orizzontale parallela al
pavimento e in modo che l’anello la agganci.
14.Trovata la giusta posizione stringere la vite di sicurezza (3)
