461306971 (RS-000)
18
S
Q
A
T
8
IT
ALLACCIAMENTO ELETTRICO
Il collegamento elettrico deve essere eseguito
in conformità con le norme e le disposizioni di
legge in vigore.
Prima di effettuare l’allacciamento, verifi care che:
La portata elettrica dell’impianto e delle prese
di corrente siano adeguate potenza è riportata
sull’etichetta segnaletica del forno posta sulla
parte laterale dello stesso e nel rispettivo libretto
d’istruzione.
La presa o l’impianto sia munito di un effi cace
collegamento a terra secondo le norme e le
disposizioni di legge attualmente in vigore. Si
declina ogni responsabilità per l’inosservanza di
queste disposizioni.
La presa o l’interruttore omnipolare usati siano
facilamente raggiungibili con l’apparecchiatura
installata.
Quando il collegamento alla rete d’alimentazione è
effettuato tramite presa:
Applicare al cavo d’alimentazione, se sprovvisto,
una spina normalizzata adatta al carico indicato
sull’etichetta segnaletica. Allacciare i cavetti
avendo cura di rispettare le sottonotate
rispondenze e tenendo il conduttore di terra più
lungo rispetto ai conduttori di fase:
lettera
L
(fase) = cavetto colore marrone
lettera
N
(neutro) = cavetto colore blu
simbolo
(terra) = cavetto colore verde-giallo
Il cavo d’alimentazione deve essere posizionato
in modo che non raggiunga in nessun punto una
sovratemperatura di 75°C.
Non utilizzare per il collegamento riduzioni,
adattatori o derivatori in quanto potrebbero
provocare falsi contatti con conseguenti pericolosi
surriscaldamenti.
Quando il collegamento è effettuato direttamente
alla rete elettrica:
Interporre tra l’apparecchio e la rete un interruttore
omnipolare, dimensionato al carico dell’apparecchio,
con apertura minima fra i contatti di 3 mm. Ricordare
che il cavo di terra non deve essere interrotto
dall’interruttore.
MANUTENZIONE
Prima di eseguire qualsiasi sostituzione si
raccomanda vivamente di togliere corrente
all’apparecchio.
SOSTITUZIONE COMPONENTI ELETTRICI
Per sostituire la lampada forno , vedi istruzioni a
pag. 15.
Per accedere agli altri componenti elettrici, è
indispensabile estrarre il forno dal suo alloggiamento
svitando le viti (V) (fi g. 7). Con la semplice estrazione
del forno si può intervenire direttamente sulla
morsettiera (fi g. 8):
Nel caso di sostituzione del cavo d’alimentazione,
tenere il conduttore di terra più lungo rispetto
ai conduttori di fase ed inoltre si dovrà
rispettare le indicazioni riportate nel paragrafo
“ALLACCIAMENTO ELETTRICO”.

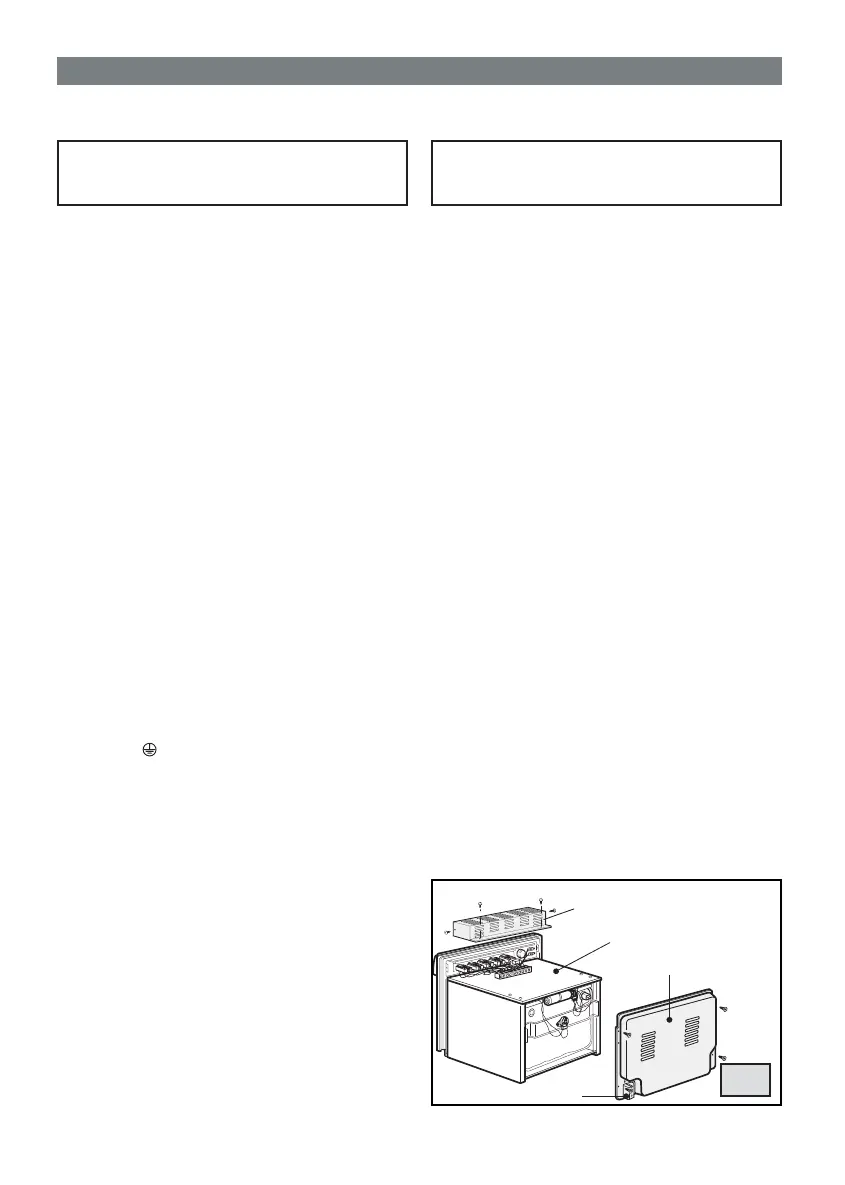

Togliere la protezione posteriore (Q) per accedere
al motoriduttore, alle resistenze, al limitatore di
temperatura ed al portalampada (fi g. 8).
Per sostituire il portalampada (P), svitare la calotta
di protezione in vetro e forzare con un cacciavite
le punte delle mollette di bloccaggio (M) (fi g. 5) e
sfi lare il portalampada verso l’esterno del forno.
• Per sostituire il termostato, il commutatore, il
programmatore e le spie, togliere la scatola di
protezione (S) (fi g. 8). Togliere le manopole e poi
svitare le viti sottostanti per liberare i componenti
da sostituire.
6. ISTRUZIONI PER L’INSTALLATORE
