CZ 6. POKYNY K INSTALACI
ELEKTRICKÉ PŘIPOJENÍ
Elektrické připojení musí být provedeno v
souladu s normami a ustanoveními platných
zákonů.
Před provedením připojení ověřte, že:
• Elektrický výkon systému a síťových zásuvek
odpovídají maximálnímu výkonu sporáku (viz
signální štítek).
• Zásuvka nebo systém jsou vybaveny účinným
uzemněním v souladu s normami a ustanoveními
platných zákonů. Výrobce odmítá jakoukoli
odpovědnost za nedodržení těchto předpisů.
• Jsou zásuvka nebo použitý omnipolární vypínač při
nainstalovaném zařízení snadno přístupné.
Pokud je připojení na napájecí síť provedeno
prostřednictvím zásuvky:
• Namontujte na napájecí kabel, není-li již na kabelu,
normalizovanou zástrčku odpovídající výkonu
uvedenému na signalizačním štítku. Připojte vodiče
s ohledem na dále uvedené údaje a ponechte vodič
uzemnění delší než fázový:
písmeno
L
(fáze) = vodič hnědé barvy
písmeno
N
(nula) = vodič modré barvy
symbol
(uzemnění) = vodič zeleno-žluté barvy
• Napájecí kabel musí být umístěný tak, aby v
žádném obrě nedocházelo k přehřátí na 75 K.
• Pro připojení nepoužívejte redukce, adaptéry nebo
rozbočovače, neboť by mohly způsobit špatné
kontakty s následným nebezpečím přehřátí.
Spotřebič musí být umístěn tak, aby byla zástrčka
přístupná.
Pokud je připojení provedeno přímo k elektrické
síti:
• Vložte mezi spotřebič a síť vícepolární vypínač
odpovídající výkonu spotřebiče, s minimální
mezerou mezi kontakty 3 mm.
• Uvědomte si, že vodič uzemnění nesmí být přerušen
vypínačem.
ÚDRŽBA
Před každou údržbou nebo výměnou odpojte
spotřebič od elektrické a plynové sítě.
VÝMĚNA ELEKTRICKÝCH SOUČÁSTEK
• Pro výměnu žárovky trouby viz instrukce na str. 15.
• Pro přístup k jiným elektrickým součástkám
je nezbytné vyjmout troubu z místa, kde je
zabudována. Odšroubovat šrouby (V) (viz obr. 7).
Jednoduchým vyjmutím trouby je možno pracovat

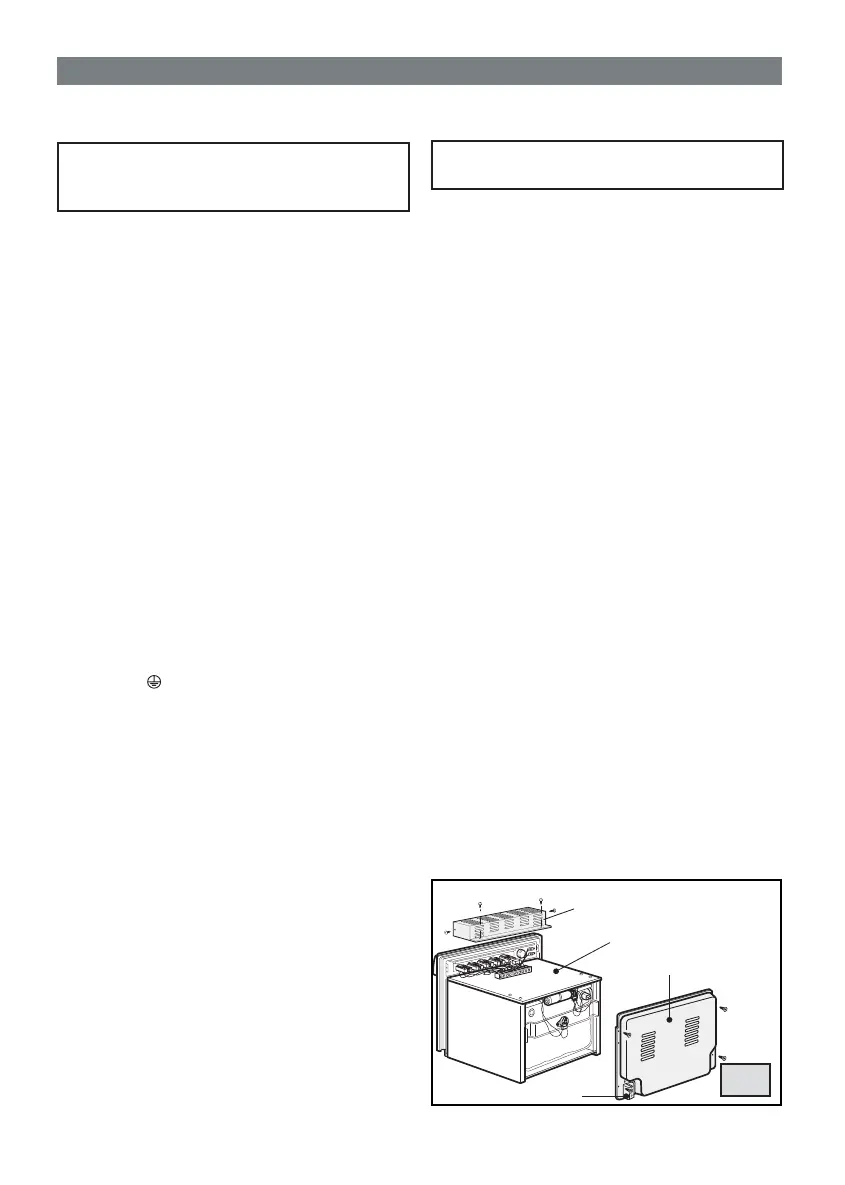

přímo se svorkovnicí (T) (obr. 8).
• V případě výměny napájecího kabelu ponechejte
zemnící vodič delší než fázové vodiče a kromě
toho dodržujte pokyny, uvedené v bodě
„ELEKTRICKÉ PŘIPOJENÍ“.
• Abyste se dostali k redukční elektropřevodovce,
topným tělesům, termostatu a objímce žárovky,
odstraňte zadní desku (Q) ( obr. 8).
• Pro výměnu objímky žárovky (P) (obr. 5) uvolněte
šroubovákem blokační pružinky a vysuňte objímku
dovnitř trouby.
• Pro výměnu termostatu, přepínače, programátoru
a kontrolek odstraňte krycí krabici (S) (obr. 8).
Odstraňte ovladače a pak odšroubujte spodní
šroubky. Tím uvolníte přístup k součástkám, které
je třeba vyměnit.
