UA 6. ІНСТРУКЦІЇ З УСТАНОВЛЕННЯ
ЕЛЕКТРИЧНЕ ПІДКЛЮЧЕННЯ
Електричне підключення духовки повинно
бути виконано згідно з нормативами та
діючими законодавчими актами стосовно
техніки безпеки.
Перед електричним підключенням
пересвідчитись, що:
• Максимальне навантаження електрообладнання
та розеток живлення відповідають технічним
даним виробу, які містить розпізнавальна
етикетка духовки, розміщена на задній стінці та
в інструкції по експлуатації.
• Електрообладнання або розетка повинні бути
обладнані ефективним заземленням згідно з
діючими нормами.
• Розетка або всеполюсний перемикач знаходяться
в зоні досяжності встановленого прилада.
Підключення до електромережі за допомогою
розетки.
• Шнур живлення повинен відповідати технічним
характеристикам розпізнавальної етикетки
духовки. Підключити проводи, дотримуючись
наступних правил. Заземлювальний провід
повинен бути довшим за інші:
Буква
L
(фаза) = коричневий провід
Буква
N
(нуль) = голубий провід
Символ
(земля) = зелено-жовтий провід
• Шнур живлення повинен бути розміщений таким
чином, щоб не підпадав під дію надвисокої
температури = 75 К.
• Не використовувати подовжувачі та адаптери,
які можуть спричинити перегрів та пожежу.
Підключення безпосередньо до електромережі.
• Встановити між приладом та електромережою
неполярний перемикач, розрахований на
відповідне навантаження приладу, з мінімальним
отвором між контактами 3 мм. Пам“ятайте,
що заземлювальний провід не повинен
перемикатись перемикачем.
ТЕХНІЧНИЙ ДОГЛЯД
Перед проведенням будь-якої операції по
заміні настійно рекомендуємо відключити
прилад з мережі електроживлення.
ЗАМІНА ЕЛЕКТРОКОМПОНЕНТІВ
• Для заміни лампочки духовки див. інструкції на
стор. 15.
• Для доступу до інших електрокомпонентів
необхідно витягти духовку з її місцезнаходження,
для чого відкрутити гвинти (V) (мал. 7). При
цьому Ви отримаєте доступ і до клемної
коробки (T) (мал. 8).
• В разі заміни шнура живлення, пам”ятайте,
що заземлювальний провід повинен бути
довшим за фазові; дотримуйтесь при цьому
рекомендацій, викладених в параграфі
“Електричне підключення”.

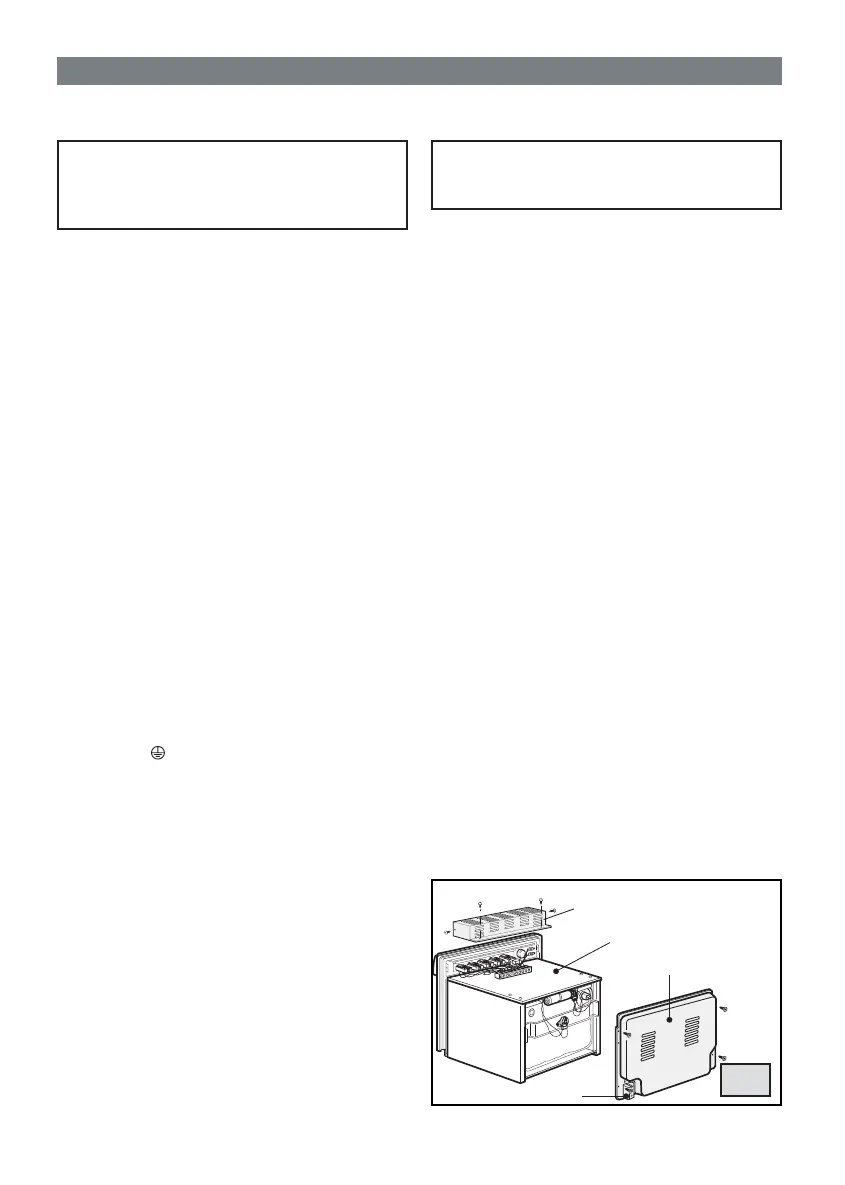

• Зняти захисну задню стінку (Q) для доступу
до моторедуктора, нагрівальних елементів,
обмежувача температури та патрона (мал. 8).
• Для заміни патрона (Р) (мал. 5), відігнути за
допомогою викрутки пружинки фіксації та
викрутити патрон.
• Для заміни термостата, перемикача,
програматора та лампочок-індикаторів зняти
захисну коробкy (S) (мал. 8), ручки та відкрутити
гвинти, які знаходяться під ними.
