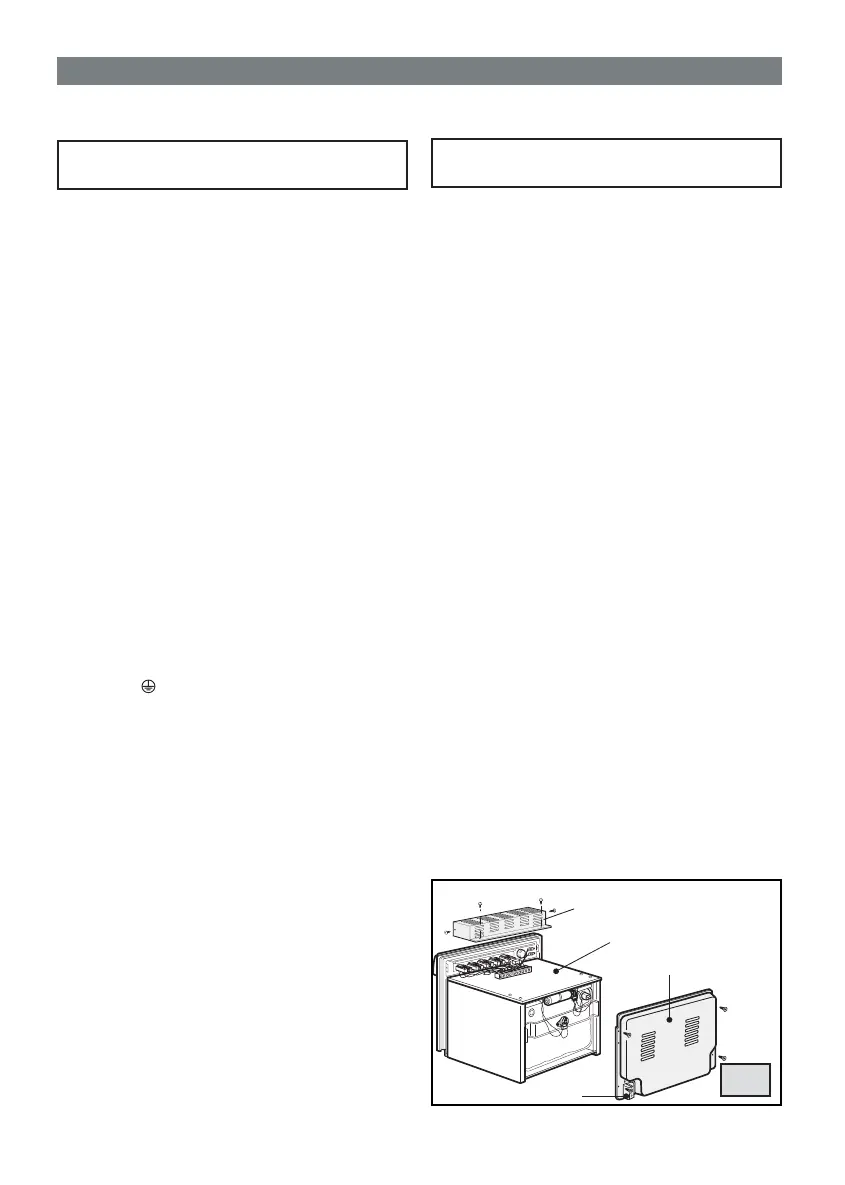

LT 6. INSTRUKCIJOS MONTUOTOJUI
PRIJUNGIMAS PRIE ELEKTROS TINKLO
Elektros jungtys turi būti atliekamos laikantis
patvirtintų standartų ir normatyvinių aktų.
Prieš įjungiant orkaitės maitinimą, būtina patikrinti,
ar:
• sistemos ir elektros lizdų srovės stiprumas atitinka
didžiausią prietaiso galią (žiūrėti informacinę
lentelę ant orkaitės užpakalinės dalies ir prietaiso
instrukcijose);
• lizdas ar sistema yra tinkamai įžeminta pagal
patvirtintus standartus ir įstatymus; jei nesilaikoma
šių reikalavimų, prietaisas nebetenka garantijos.
• Naudojamas elektros lizdas arba daugiapolinis
jungiklis yra lengvai pasiekiami instaliuojamo
prietaiso atžvilgiu.
Jungiant prie maitinimo lizdo, reikia:
• Pritvirtinkite prie maitinimo kabelio įprastą atitinkamo
krūvio, nurodyto ant informacinės lentelės, kištuką.
Sujungti laidus laikantis tolimesnių nurodymų.
Būtina atkreipti dėmesį į įžeminimo laidą, kuris
turi būti ilgesnis negu faziniai laidai:
raidė
L
(fazė) = rudas laidas
raidė
N
(neutralus)
= mėlynas laidas
ženklas
(įžeminimas)
= žalias/geltonas laidas
• Maitinimo kabelį būtina nutiesti kuo toliau nuo
karščio šaltinio, o jo temperatūra turi būti žemesnė
negu 75 K.
• Reikia stengtis nenaudoti adapterių ar šuntų, nes dėl
netinkamų jungčių orkaitė gali pavojingai perkaisti.
Kai jungiama tiesiai prie maitinimo šaltinio, reikia:
• Sumontuoti daugiapolį jungiklį, kuris gali atlaikyti
prietaiso apkrovą, su mažiausia 3 mm tarpais tarp
kontaktų. Įžeminimo laido neturi užspausti jungiklis.
TECHNINĖ PRIEŽIŪRA
Prieš keičiant detales, būtina išjungti prietaiso
maitinimą.
ELEKTRINIŲ DALIŲ KEITIMAS
• Dėl orkaitės lemputės keitimo žiūrėti instrukcijų 15
puslapį.
• Norint pasiekti kitas elektrines dalis, orkaitę būtina
atsukti ir išimti iš korpuso (V) (žiūrėti 7 pav.).
Išėmus orkaitę, galima pasiekti šilumos plokštę
(T) (8 pav.).
• Jei reikia pakeisti maitinimo kabelį, įžeminimo
laidas turi būti ilgesnis negu faziniai laidai ir
būtina laikytis visų skyriuje “ELEKTRINĖS
JUNGTYS” pateiktų instrukcijų.
• Nuimkite galinį apsaugos skydą (Q) pavaros
varikliui, kaitinimo elementams, temperatūros
ribotuvui ir lemputės laikikliui pasiekti (8 pav.).
• Norint pakeisti lemputės laikiklį (P) (5 pav.), atsukite
apsauginį stiklinį gaubtą (C), nuimkite laikiklius (M)
ir ištraukite lemputės laikiklį iš orkaitės.
• Norint pakeisti termostatą, komutatorių,
programavimo prietaisą ir kontrolines lemputes,
reikia išimti apsauginę dėžę (S) (8 pav.). Norint
atlaisvinti keičiamas detales, reikia išimti valdymo
rankenėles ir atsukti sraigtus.
