PŘIPOJENÍ K ELEKTRICKÉMU ROZVODU
Připojení k elektrickému rozvodu musí být
provedeno v souladu s normami a platnou
legislativou.
Před připojením se ujistěte, že:
• Samotný rozvod i zásuvky elektrického rozvodu
odpovídají výkonu zařízení uvedenému na
identifi kačním štítku, umístěném na jeho boku a v
příslušném návodu.
Pozn.: Pokud je výkon elektrického rozvodu vyšší než
3 kW, tak je možné zvýšit výkon jediné funkce „6.
PEČENÍ PIZZY-CHLEBA“ ze 2100 W na 3100 W
zasunutím příslušného konektoru na elektronické
kartě. V tomto případě je nezbytné sejmout
ochranný kryt (S) (obr. 17) a zasunout konektor
do zásuvky na kartě, která je označena „CNB -1
e 2“ (viz doplňkový leták přítomný v sadě, která je
součástí příslušenství k zařízení).
• Jsou zásuvka nebo rozvod vybaveny funkčním
uzemněním zrealizovaným v souladu s příslušnými
normami a platnou legislativou. Výrobce neponese
žádnou odpovědnost za nedodržení těchto pokynů.
• Jsou zásuvka nebo použitý omnipolární vypínač při
nainstalovaném zařízení snadno přístupné.
Když je připojení k elektrickému rozvodu
zrealizováno prostřednictvím zásuvky:
• Aplikujte na napájecí kabel – je-li bez ní –
normalizovanou zástrčku odpovídající zátěži uvedené
na identifi kačním štítku. Připojte vodiče za dodržení
níže uvedeného označení a s tím, že zemnicí vodič
ponecháte delší než ostatní vodiče:
písmeno
L
(fáze) = vodič hnědé barvy
písmeno
N
(nula) = vodič modré barvy
symbol (uzemnění) = vodič zeleno-žluté barvy
• Napájecí kabel musí být umístěn tak, aby v žádném
místě nedosahoval vyšší teploty než 75°C.
• Nepoužívejte pro připojení redukce, adaptéry ani
rozvodky, protože by mohly být zdrojem falešných
kontaktů s následným nebezpečným přehřátím.
Když je připojení provedeno přímo k elektrickému
rozvodu:
• Aplikujte mezi zařízení a elektrický rozvod om-
nipolární vypínač navržený tak, aby odpovídal
zátěži zařízení, s minimální vzdáleností kontaktů 3
mm. Pamatujte na to, že zemnicí vodič nesmí být
přerušen vypínačem.
ÚDRŽBA
Před provedením jakékoli výměny důrazně
doporučujeme odpojit zařízení od elektrického
rozvodu.

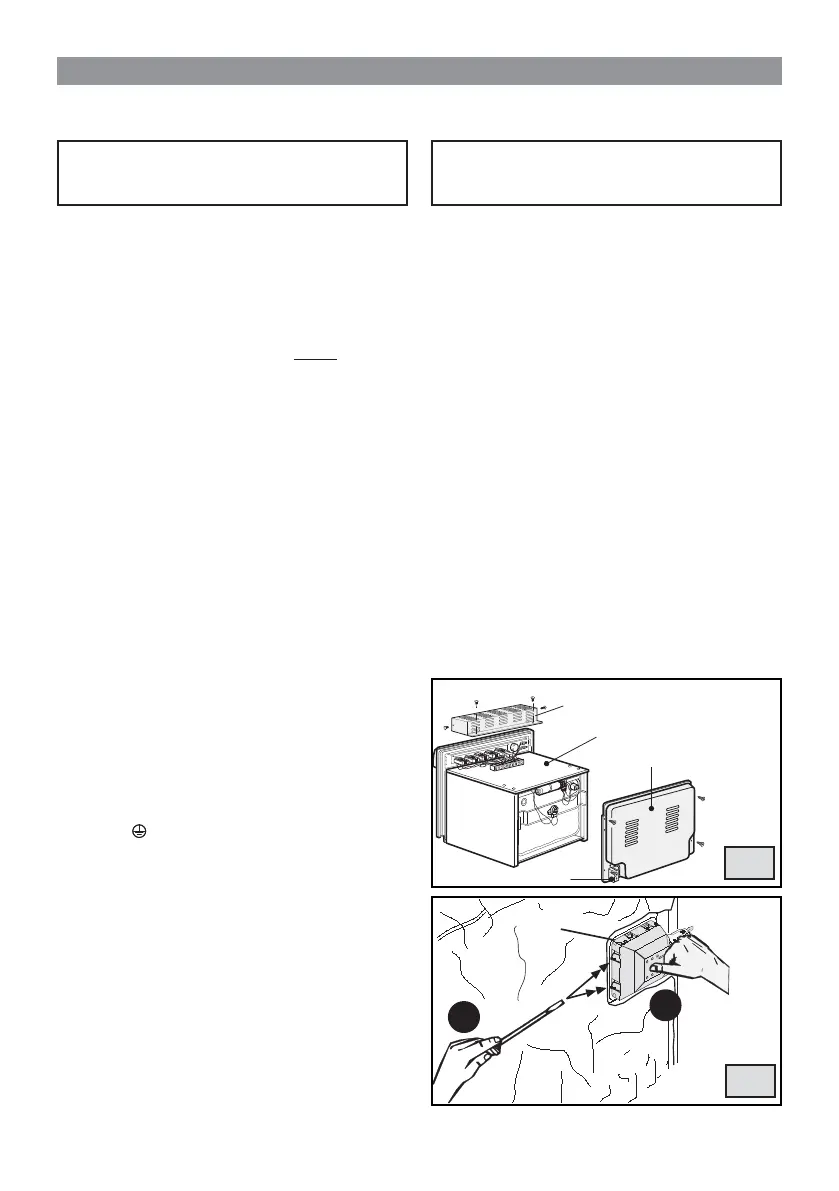

VÝMĚNA ELEKTRICKÝCH SOUČÁSTÍ
• Při výměně žárovky osvětlení trouby postupujte dle
pokynů uvedených na str. 22.
• Přístup k elektrickým součástem vyžaduje vytažení
trouby z jejího uložení po odšroubování šroubů (V)
(obr. 16). Po pouhém vytažení trouby je možné
operovat přímo na svorkovnici (obr. 17).
• V případě výměny napájecího kabelu nechte
zemnicí vodič o něco delší než ostatní vodiče a
dodržujte pokyny uvedené v části „PŘIPOJENÍ K
ELEKTRICKÉMU ROZVODU“.
• Odložte zadní ochranný kryt (Q) za účelem přístupu k
převodovce, rezistorům a omezovači teploty (obr. 17).
• Při výměně objímky žárovky (P) odložte ochranný
kryt (A) a boční panel a poté šroubovákem zatlačte
dva pojistné jazýčky (viz obr. 18) a vytáhněte objímku
žárovky směrem dovnitř trouby.
• Při výmě
ně termostatu, přepínače a elektronické karty
sejměte ochrannou skříňku (S) (obr. 17).
Pak povolte
spodní šrouby, abyste uvolnili komponenty, které chcete
vyměnit.
POKYNY PRO INSTALATÉRA
