26V 11/22
ATTENZIONE: Per le operazioni di manutenzione, contattare i centri di assistenza autorizzati. La manutenzione da
parte di persone non qualicate può causare pericoli.
APPENDICE
Congurazione delle tubazioni:

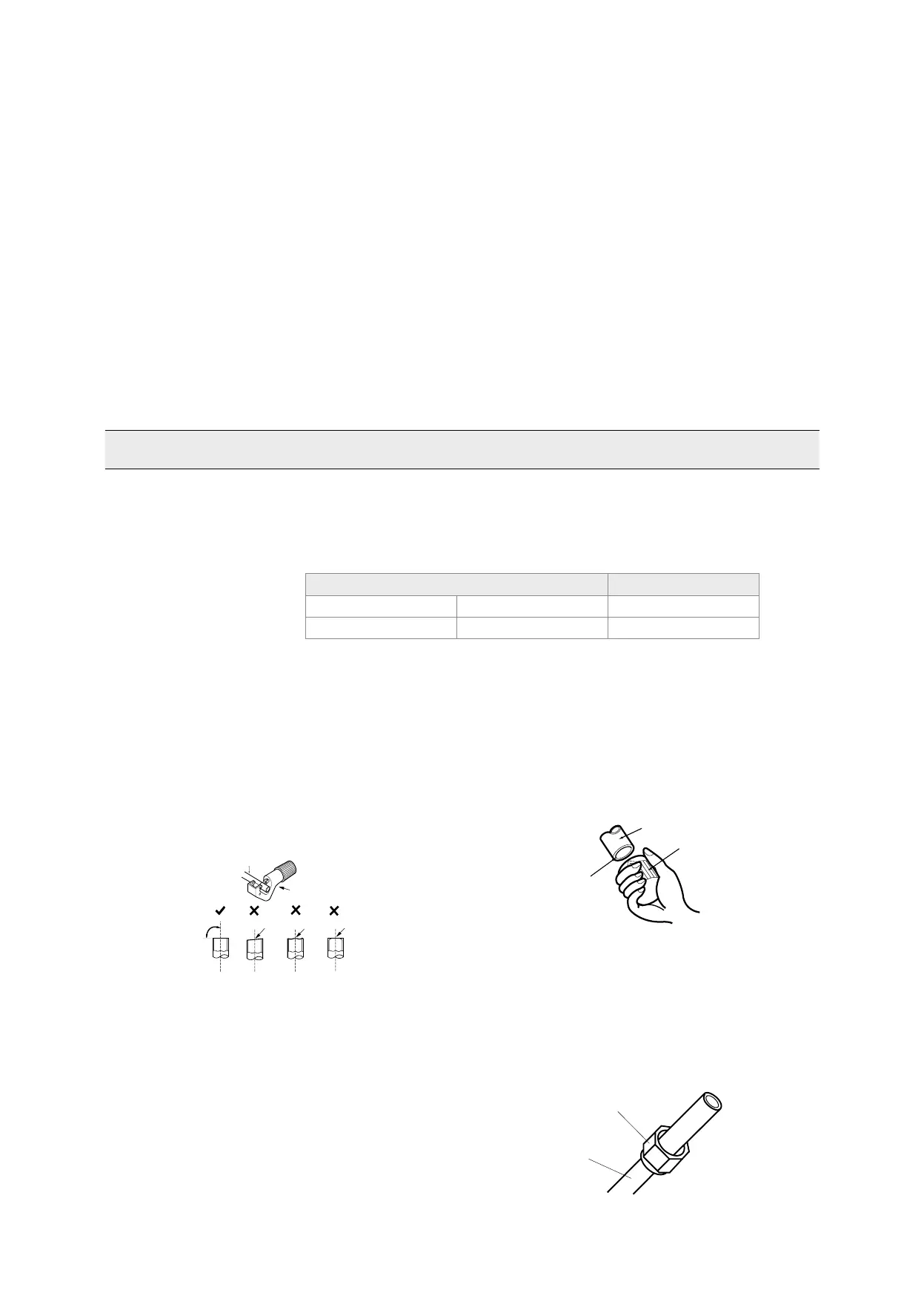

PROCEDURA PER L’ALLUNGAMENTO DELLE TUBAZIONI
Nota: una procedura di allungamento delle tubazioni non corretta è la causa principale delle perdite di
refrigerante. Procedere come di seguito illustrato:
NOTE DI MANUTENZIONE
Diametro tubo di collegamento Aggiunta di refrigerante
Tubo liquido (mm) Tubo gas (mm) (g/m)
Ф6.35 Ф9.52 20
1. Tagliare il tubo.
• Vericare la lunghezza del tubo sulla base della
distanza tra unità interna e unità esterna.
• Tagliare il tubo necessario servendosi di un
tagliatubi.
2. Rimuovere le bave
• Rimuovere le bave con una limatrice, evitando
che entrino nel tubo stesso.
3. Fissare un tubo isolante
Tubo
inclinato irregolare sbavatura
90°
Tagliatubi
limatrice
tubo
verso il
basso
4. Applicare un dado per raccordi
• Rimuovere il dado per raccordi nel tubo di
collegamento interno e valvola esterna; installare
il dado per raccordi sul tubo.
tubo
tubo di
raccordo
Note: assicurarsi che ci sia una buona ventilazione prima di eseguire tali controlli.
TEST DI FUNZIONAMENTO
• Preparazione al test:
1. Vericare che le tubazioni e le connessioni elettriche siano perfettamente eseguite.
2. Vericare che i rubinetti lato gas e lato liquido siano completamente aperti.
3. Collegate il cavo di alimentazione in modo indipendente dall’impianto.
4. Installare le batterie nel telecomando.
Note: assicurarsi che ci sia una buona ventilazione prima di eseguire tali controlli.
• Modalità del test:
1. Accendere l’alimentazione e premere il pulsante ON/OFF del comando remoto per avviare il condizionatore.
2. Selezionare COOL (raffreddamento) o HEAT (riscaldamento), impostare la posizione delle alette d’aria con il
pulsante SWING, e vericare se il funzionamento è corretto.
