installazione del ricevitore
Posizionamento e installazione
Installare il ricevitore vicino alla caldaia e a debita distanza da campi elettromagnetici
(ad esempio: televisori, computer, frigoriferi, forni a microonde), che potrebbero influire
sul funzionamento del dispositivo. Prestare particolare attenzione nel posizionare il
dispositivo vicino ad ascensori, scale e strutture di pareti metalliche che possono avere
un eetto isolante rispetto alla trasmissione e alla ricezione del segnale. Installare in un
ambiente con normali livelli di inquinamento.
Attenzione!
L’installazione deve essere eettuata da
un tecnico qualificato.
Prima di eettuare qualsiasi collegamen
-
to, interrompere l’alimentazione elettrica
per il generatore di calore mediante il
commutatore esterno a due posizioni.

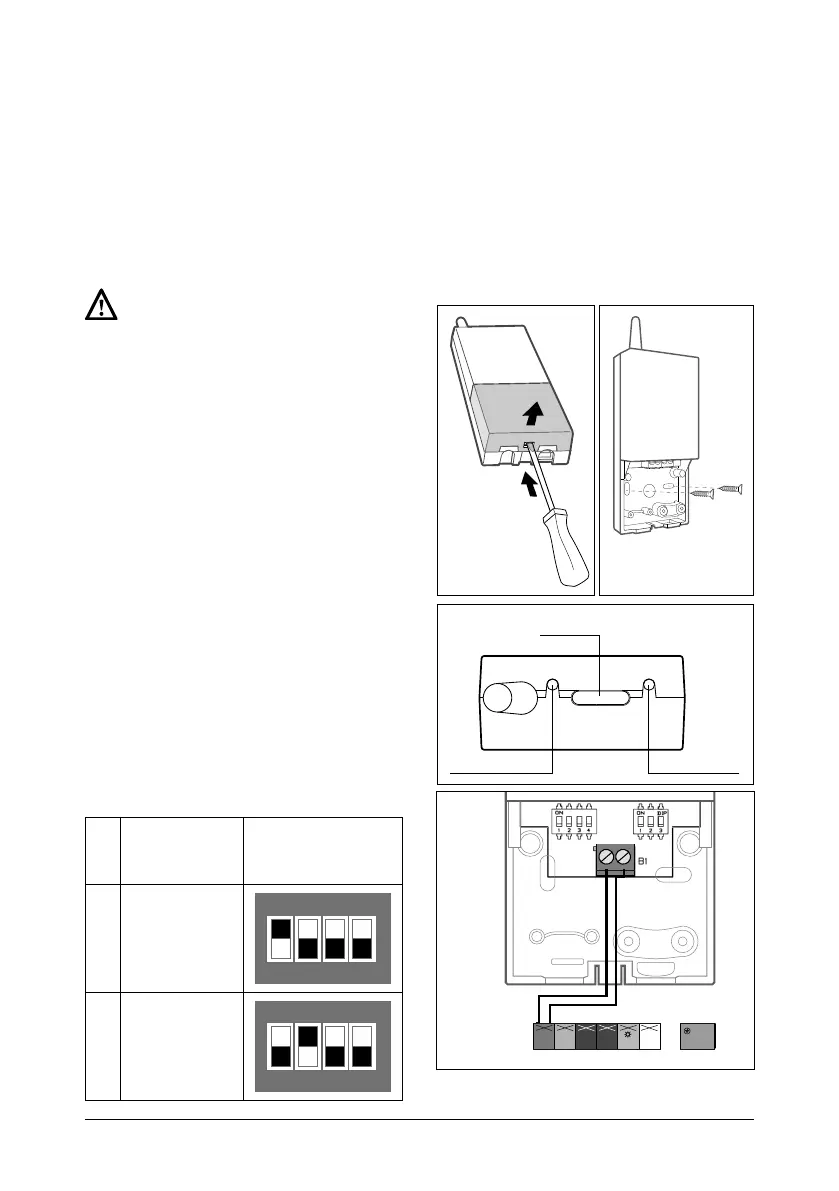

Installazione a parete
- Aprire il coperchio esercitando una leg
-
gera pressione sulla linguetta nella parte
inferiore del ricevitore (Fig. 1).
- Fissare la base del ricevitore alla parete
nella posizione scelta utilizzando i tasselli
e le viti forniti nel kit (Fig. 2).
Collegamento elettrico ai generatori di
calore
Collegare il ricevitore al controller del ge
-
neratore di calore tramite il connettore BUS
(Fig. 4).
Il collegamento BUS non è polarizzato.
A questo punto, controllare che il LED
verde del ricevitore sia acceso (Fig. 3).
Se il ricevitore non è stato ancora associato
a un dispositivo, si accenderà il LED rosso.
Fig. 2 Fig. 1
LED ROSSO LED VERDE
TASTO
Fig. 3
Fig. 4
N L
BUS
T B
SE TNK SOL TA1 230 V
AC
FLOOR
TA2/
230V 230V 230V230V 230V 230V
POSIZIONE
SELEZIONE DEL
DISPOSITIVO
POSIZIONE DIP SWITCH 1
1
SONDA ESTERNA,
SONDA AMBIENTE
ON ON
ON
ON
1 2 3 4
2 MODULO DI ZONA
ON ON
ON
ON
1 2 3 4
