1. Disconnect the electrical connector “C” (FIG. 7.5);
2. Disconnect the compensation tube “D” (FIG. 7.5);
3. Remove the clip “E” (FIG. 7.6).
4. Unscrew the four screws “F” (FIG. 7.7);
5. Remove the fan (FIG. 7.8).
7.3. ACCESS TO THE COMBUSTION CHAMBER
7.3.1. REMOVING THE FAN

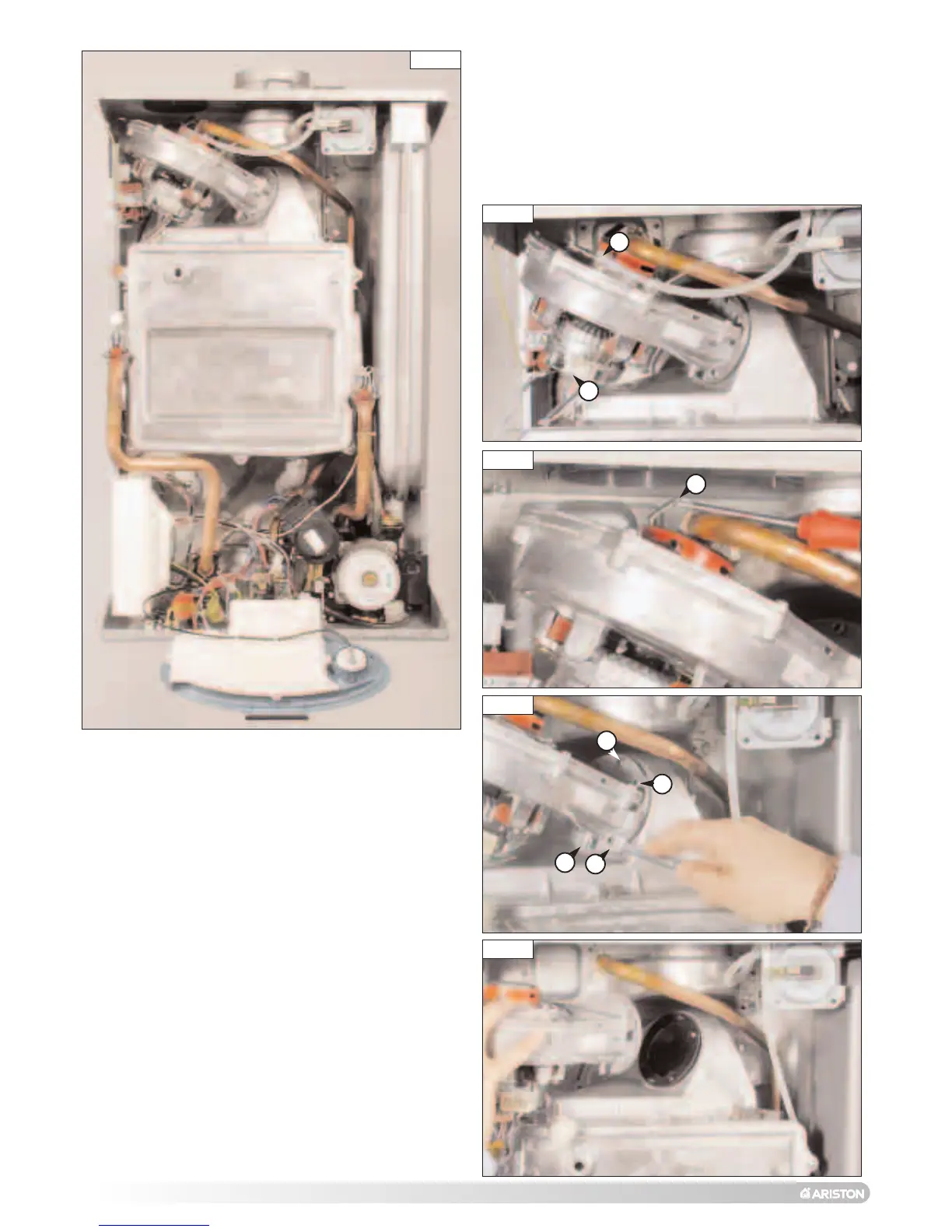

FIG. 7.6
E
FIG. 7.5
C
D
FIG. 7.7
FIG. 7.8
F
F
F
F
FIG. 7.4
