11
independentes:
tire as grades e desenfie os queimadores das suas se-
des. O queimador é constituído por duas partes separa-
das (veja as Fig. C e Fig. D);
desenrosque os bicos, para isto utilize uma chave de
tubo de 7 mm. O queimador interior tem um bico, o
queimador exterior tem dois (do mesmo tamanho). Tro-
que os bicos por outros adequados ao novo tipo de gás
(veja a tabela 1).
coloque outra vez no lugar todas as peças, a realizar as
operações acima na ordem contrária à acima.

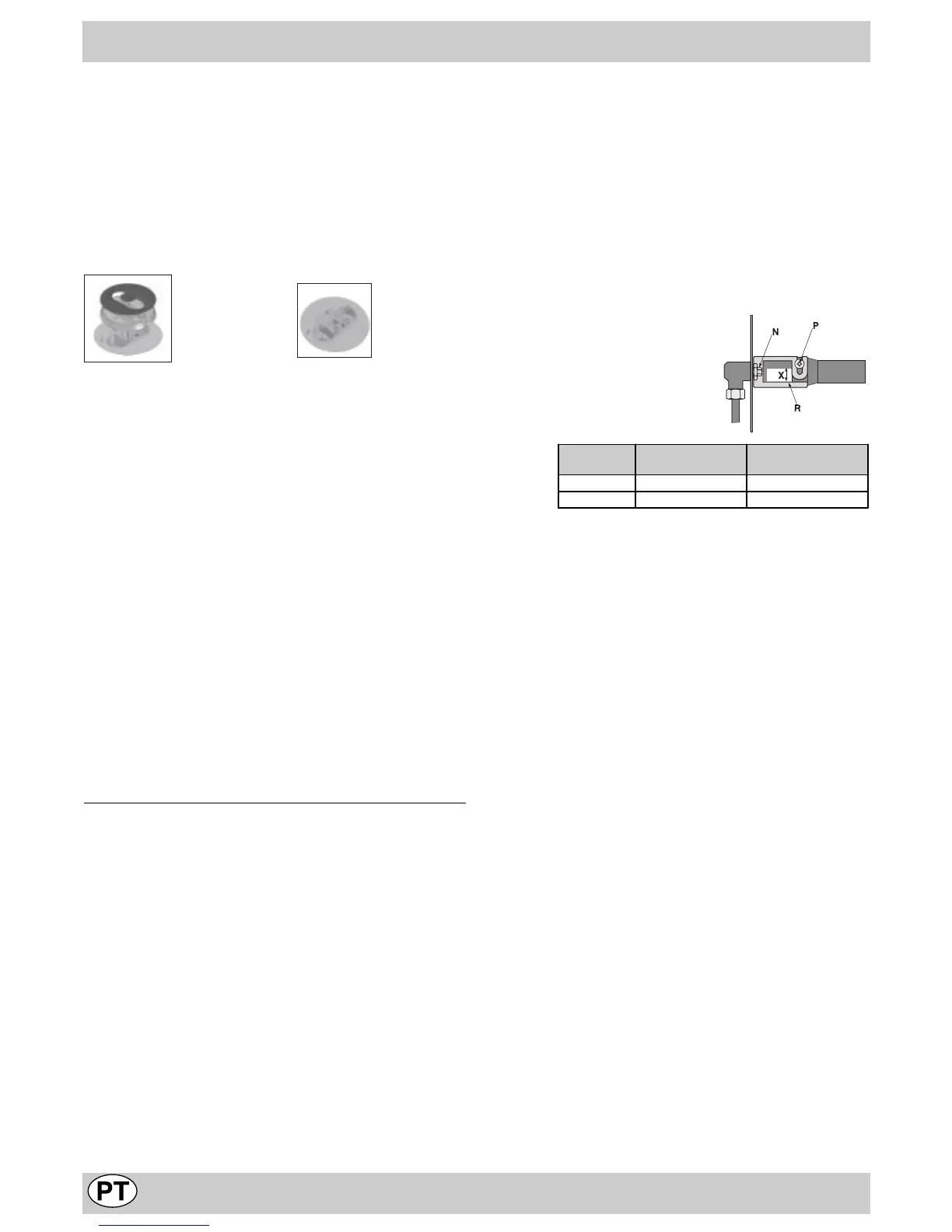

Fig. C Fig. D
Regulação do ar primário dos queimadores
Os queimadores não necessitam de qualquer regulação de
ar primário.
Regulação dos mínimos
Coloque a torneira na posição de mínimo;
retire o botão e mova o parafuso de regulação situado à
direita da torneira (fig. 14) até obter uma pequena cha-
ma regular, mediante uma chave de fenda (ao
desatarraxar o parafuso, o mínimo aumenta; ao atarraxar,
diminui).
Obs. no caso dos gases líquidos, o parafuso de regulação
deve ser atarraxado até o fundo.
Verifique se ao girar rapidamente o botão da posição de
máximo até a de mínimo, os queimadores não se apa-
gam.
Nos aparelhos equipados com dispositivo de segurança
(termopar), em caso de não funcionamento do dispositi-
vo com os queimadores no mínimo, aumente a capaci-
dade dos próprios mínimos mediante o parafuso de
regulação.
Depois de realizar a regulação, restabeleça os lacres situa-
dos nos 'by-pass' com cera lacre ou materiais equivalentes.
Forno a gás : (CP 057 GT - CP 058 GT (X) F - CP 857 GT):
Abrir a porta do forno (para intervir no queimador do for-
no, extrair o fundo);
Desatarraxar os dois parafusos que suportam o
queimador do forno, extraí-lo e substituir o injector "N"
com aquelo adequado ao novo tipo de gás conforme a
tabela de pág 12.
Tornar a montar todos os componentes, executar a
regulação do ar no queimador e da capacidade mínima
da torneira.
Regulação dos mínimos
Abrir a porta do forno e extrair o fundo do forno;
Levar o manípulo do forno à posição 8 (máximo) e
acender o queimador;
Fechar a porta e esperar cerca de 15 minutos;
Levar o manípulo à posição 1 (mínimo);
Extrair o próprio manípulo e actuar no parafuso de
regulação colocado por cima o ao lado da haste do
termóstato;
Obtida a capacidade mínima desejada, com o queimador
aceso verificar que não aconteçam apagamentos levan-
do rapidamente da posição máximo a mínimo por algumas
vezes e fechando normalmente a porta do forno.
Controlo do fluxo do ar primário
Os queimadores do forno e grill são equipados com uma
anilha de regulação do ar primário “R” (fig. 15: queimadores
do forno a gás). O fluxo do ar primário é regulado em modo
apropriado quando a chama apresenta-se estável e
homogénea, sem ter um destacamento da chama com o
queimador frio nem um acendimento no bico quando o
queimador estiver quente. Para realizar a regulação atarraxe
o parafuso “P” e desloque a anilha “R” de maneira que a
abertura “X corresponda aos valores da seguinte tabela.
Quando a regulação tiver sido efectuada, bloquear a anilha
“R” com o parafuso “P”.
Ligação eléctrica
É OBRIGATÓRIA A LIGAÇÃO À TERRA DO APARELHO.
Este aparelho é predisposto para o funcionamento com
corrente alternada na tensão e frequência de alimentação
indicadas na placa de identificação (situada atrás ou no final
do livrete de instruções). Certifique-se que o valor local da
tensão de alimentação seja o mesmo do indicado na placa..
Accertarsi che il valore locale della tensione di alimentazione
sia lo stesso di quello indicato sulla targhetta.
Ligação do cabo de alimentação eléctrico à rede
Para os modelos sem ficha, montar no cabo uma ficha
normalizada para a carga indicada na placa de matricula e
ligá-la a uma adequada tomada de corrente. Desejando uma
ligação directa à rede, é necessário interpor entre o aparelho
e a rede um interruptor omnipolar, com abertura mínima
entre os contactos de 3 mm., dimensionado à carga e
correspondente às normas em vigor. O fio terra amarelo -
verde não deve ser interrompido pelo interruptor. Em todo o
caso o cabo de alimentação deve ser posicionado em modo
que em nenhum ponto atinja uma temperatura superior de
50° C daquela ambiente. Antes de efectuar a ligação certifi-
car-se que:
a válvula limitadora e a instalação doméstica possam
suportar a carga aparelho (veja a placa de identificação);
• a instalação de alimentação seja equipada com uma
eficiente ligação à terra em conformidade com as normas
e as orientações das leis em vigor;
seja fácil o acesso à ficha eléctrica ou ao interruptor depois
de ter instalado o plano.
EXIMIMO-NOS DE TODAS AS RESPONSABILIDADES SE
AS NORMAS DE PREVENÇÃO DE ACIDENTES NÃO
FOREM RESPEITADAS.
Troca do cabo
Utilize um cabo de borracha do tipo H05VV-F com uma
secção 3 x 1,5 mm². O condutor amarelo-verde precisa ser
mais comprido de 2 ou 3 cm. dos demais condutores.
INSTRUÇÕES PARA A INSTALAÇÃO
fig.15
Quiemador
Abertura "X" (mm)
gas Natural "G20"
Abertura "X" (mm)
gas liquìdo"G30-G31"
Forno 6.5 10
Grill 5 12
