11
Observação
Se a pressão do gás utilizado for diferente
(ou variável) da prevista, será necessário
instalar, no encanamento de entrada, um
apropriado regulador de pressão (segundo
anormas de "reguladores para gases ca-
nalizados").
Regulação do mínimo do queimador do forno
c) Regule o mínimo do queimador do forno:
· coloque o botão na posição Min depois de ter deixado o mesmo
aproximadamente 10 minutos na posição Max.
· tire o botão
· tire o disco preso no pequeno painel frontal
· ajuste o parafuso de regulação situado fora da haste do
termostato até obter uma pequena chama regular (veja a
figura 11), a chama é visível através das fendas no fundo do
forno;
Obs. no caso dos gases líquidos, o parafuso de regulação
deve ser atarraxado até o fundo.
· verifique em seguida se ao rodar rapidamente a botão da
posição 8 para a posição 1, ou se abrir e fechar várias vezes
a porta do forno, o queimador apaga-se ou não.
Atenção
Ao terminar esta operação, troque a velha etiqueta de calibragem
pela correspondente ao novo gás utilizado, que se encontram
nos Kit dos bicos.
INSTRUÇÕES PARA A INSTALAÇÃO

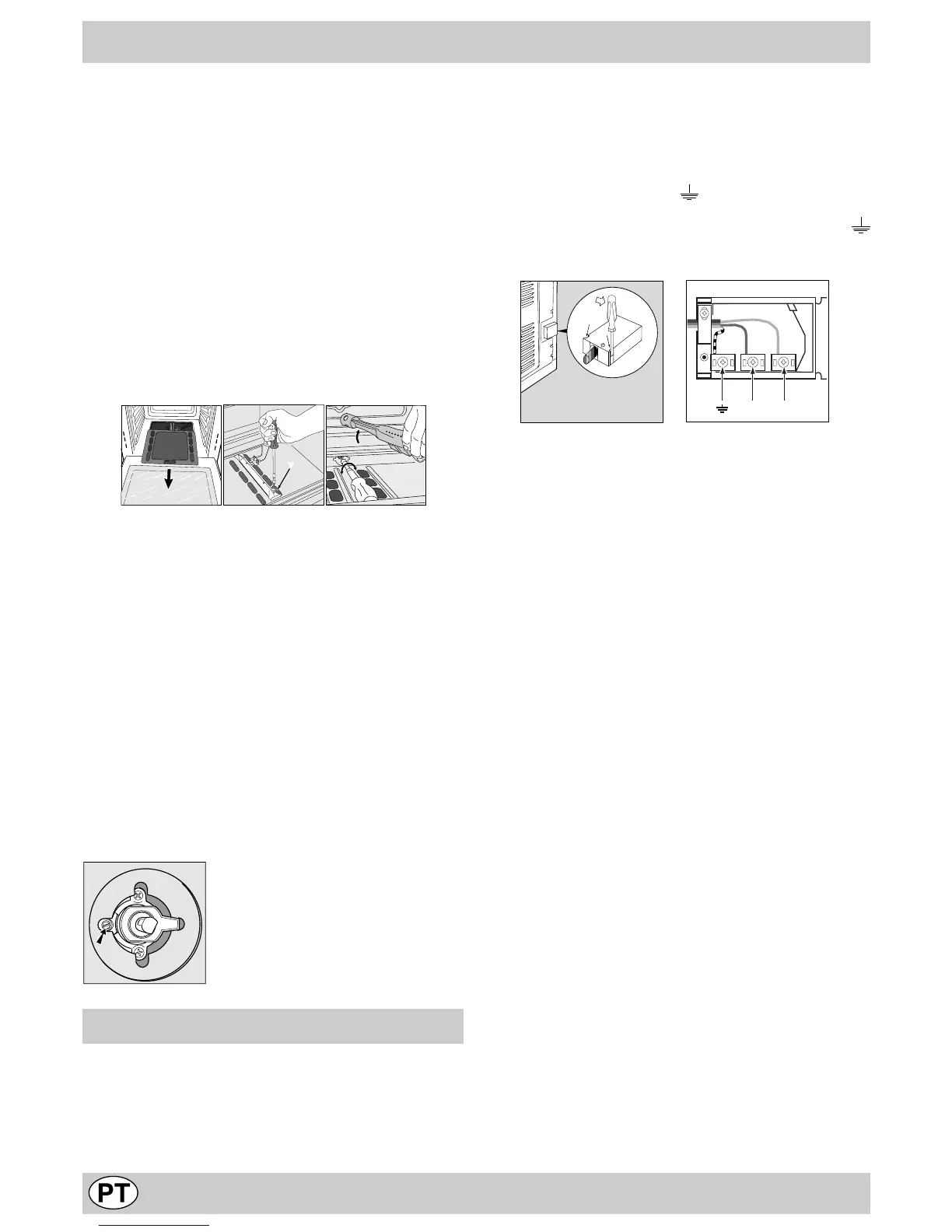

fig.11
V
Adaptação aos diferentes tipos de gás (Instruções para o
forno)
Para adaptar o forno a um tipo de gás diferente do qual para
estiver preparado (indicado na etiqueta), será necessário reali-
zar as seguintes operações:
a) Troca do bico do queimador do forno
· abra inteiramente a porta do forno
· tire o fundo corrediço do forno
· desatarraxe o parafuso que prende o queimador
· tire o queimador do forno depois de ter tirado o parafuso "V";
· desenrosque o bico do queimador do forno utilizando a apro-
priada chave a tubo para bicos, ou é ainda melhor uma chave
a tubo de 7 mm. e troque-a por uma adequada ao novo tipo de
gás (veja a tabela 1).
Preste atenção especialmente nos cabos das velas e nos
tubos dos terminares.
· coloque outra vez todas as peças no lugar, realizando as
operações na ordem contrária à acima apresentada.
LIGAÇÃO ELÉCTRICA
Os fornos equipados com cabo de fornecimento eléctrico com
três pólos, são preparados para funcionar com corrente alterna-
da na tensão e frequência de fornecimento indicadas na placa de
identificação (situada no aparelho) e no livrete de instruções. A
ligação à terra do cabo distingue-se pelas cores amarelo - verde.
Montagem do cabo de fornecimento
Abertura da caixa de bornes:
• Utilize uma chave de fenda, para fazer alavanca nas lingue-
tas laterais da tampa da caixa de bornes;
• Puxe e abra a tampa da caixa de bornes.
Para instalar o cabo, realize as seguintes operações:
• desatarraxe o parafuso do prendedor do cabo e os três para-
fusos dos contactos L - N -
• Prenda os cabinhos embaixo das pontas dos parafusos, obe-
deça as cores: Azul (N) Castanho (L) Amarelo - Verde
• prenda o cabo de fornecimento no apropriado prendedor de
cabo e feche a tampa.
NL
Ligação à rede do cabo de fornecimento eléctrica
Instale no cabo uma ficha regulamentar para a carga indicada na
placa de identificação, no caso de ligação directa à rede é
necessário interpor entre o aparelho e a rede um interruptor
omnipolar com abertura mínima entre os contactos de 3 mm.
dimensionado para a carga e correspondente às normas em
vigor (o fio de ligação à terra não deve ser interrompido pelo
interruptor). O cabo de alimentação deve estar posicionado de
modo que não chegue, em nenhum ponto, a uma temperatura
superior de 50°C à ambiente.
Antes de efectuar a ligação, certifique-se que:
• A segurança eléctrica deste aparelho é assegurada somente
quando o mesmo estiver correctamente ligado a um eficiente
sistema de ligação à terra da maneira estabelecida pelas
normas em vigor para segurança eléctrica. É necessário
verificar este fundamental requisito de segurança e, no caso
de dúvida, pedir uma verificação cuidadosa do sistema a
pessoal profissionalmente qualificado. O fabricante não poderá
ser considerado responsável por eventuais danos causados
por falta de ligação à terra do equipamento.
• Antes de realizar a ligação do aparelho, certifique-se que os
dados da placa de identificação (situada no aparelho e/o
indicados na embalagem) correspondam aos da rede de dis-
tribuição eléctrica e de gás.
• Verifique se a capacidade eléctrica da instalação e das toma-
das eléctricas são adequadas à potência máxima do aparelho
indicada na placa. No caso de dúvida, contacte pessoal
profissionalmente qualificado.
• No caso de incompatibilidade entre a tomada e a ficha do
aparelho, mande trocar a ficha por outra de tipo adequado,
por pessoal profissionalmente qualificado. Este deverá espe-
cificamente certificar-se que o diâmetro dos cabos da ficha
seja idónea à potência absorvida pelo aparelho. Em geral é
desaconselhado na utilização de adaptadores, fichas múltiplas
e/ou extensões. Se a utilização for indispensável, será
necessário utilizar somente adaptadores simples ou múltiplos,
e extensões em conformidade com as normas em vigor de
segurança, entretanto preste atenção para não ultrapassar o
limite da capacidade em valor de corrente, indicado no
adaptador simples e nas extensões, e o de máxima potência
marcado no adaptador múltiplo. Deve haver fácil acesso à
tomada e a tomada.
