7. Ripetere la foratura per fi ssare l’alloggiamento
dei bulloni (E) alla porta, utilizzando le viti in
dotazione (M).
M
E
8. Posionzare premendo il profi lo (E1)
Importante: Verifi care il corret-
to funzionamento della
serratura, sempre dall’interno
della vostra casa.
E1

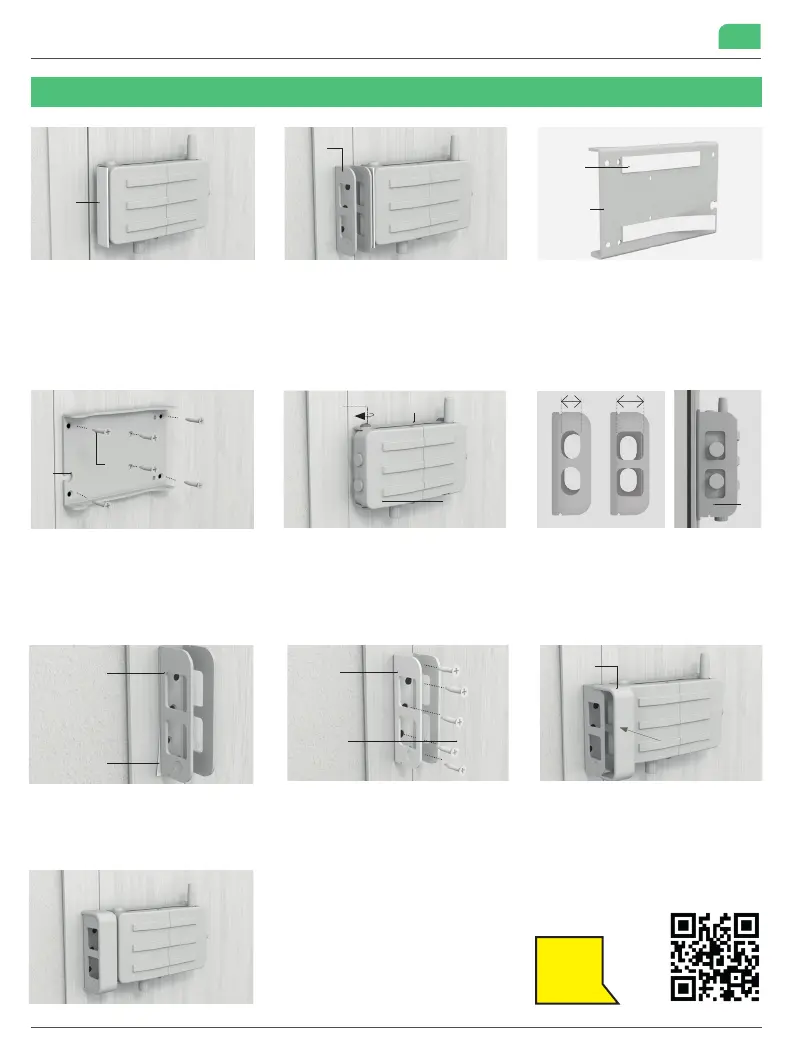

1. Calcolare in quale posizione si desidera
installare la serratura, sempre all’interno della
porta. Posizionare il distanziatore adesivo (H)
come mostrato nell’immagine, attaccato al corpo
della serratura.
H
2. Accanto al distanziatore adesivo (H)
posizionare il portabullone (E) sul telaio della
porta. Il distanziatore segna la distanza minima
tra la serratura e l’alloggiamento dei bulloni. Se
entrambi non sono alla stessa altezza, è neces-
sario utilizzare i pezzi (C) e (D) per montare la
serratura nella fase 4.
E
3. Fissare le strisce adesive (I) sul retro della
piastra di supporto (B) o sugli spessori (C e
D), per posizionarla correttamente sulla porta
prima della foratura.
I
B
A
4. Una volta che la piastra di supporto (B) e gli
spessori (C) e (D) sono stati posizionati, se
necessario, si procede alla foratura e al fi ssag-
gio alla porta con le viti in dotazione (M).
5. Avvitare il corpo della serratura (A) alla
piastra di supporto (B) utilizzando le 4 viti (L) in
dotazione.
L
B
6_A. Per una migliore tenuta dei bulloni, il pezzo
E può essere installato in 2 diverse posizioni.
Con i bulloni in posizione chiusa, verifi care in
quale posizione installarla. I bulloni devono
essere il più vicino possibile al bordo del pezzo E
per evitare giochi quando si apre la porta.
6_B. Posizionare il pezzo per l’alloggiamento dei
bulloni (E) sul telaio della porta fi ssandola con una
striscia adesiva (I) all’altezza adeguata affi nché le
serrature si chiudano e blocchino la porta.
E
I
A
M
B
ISTRUZIONI PER IL MONTAGGIO A PARETE
E
Guarda
il vídeo
