Housing / Gehäuse

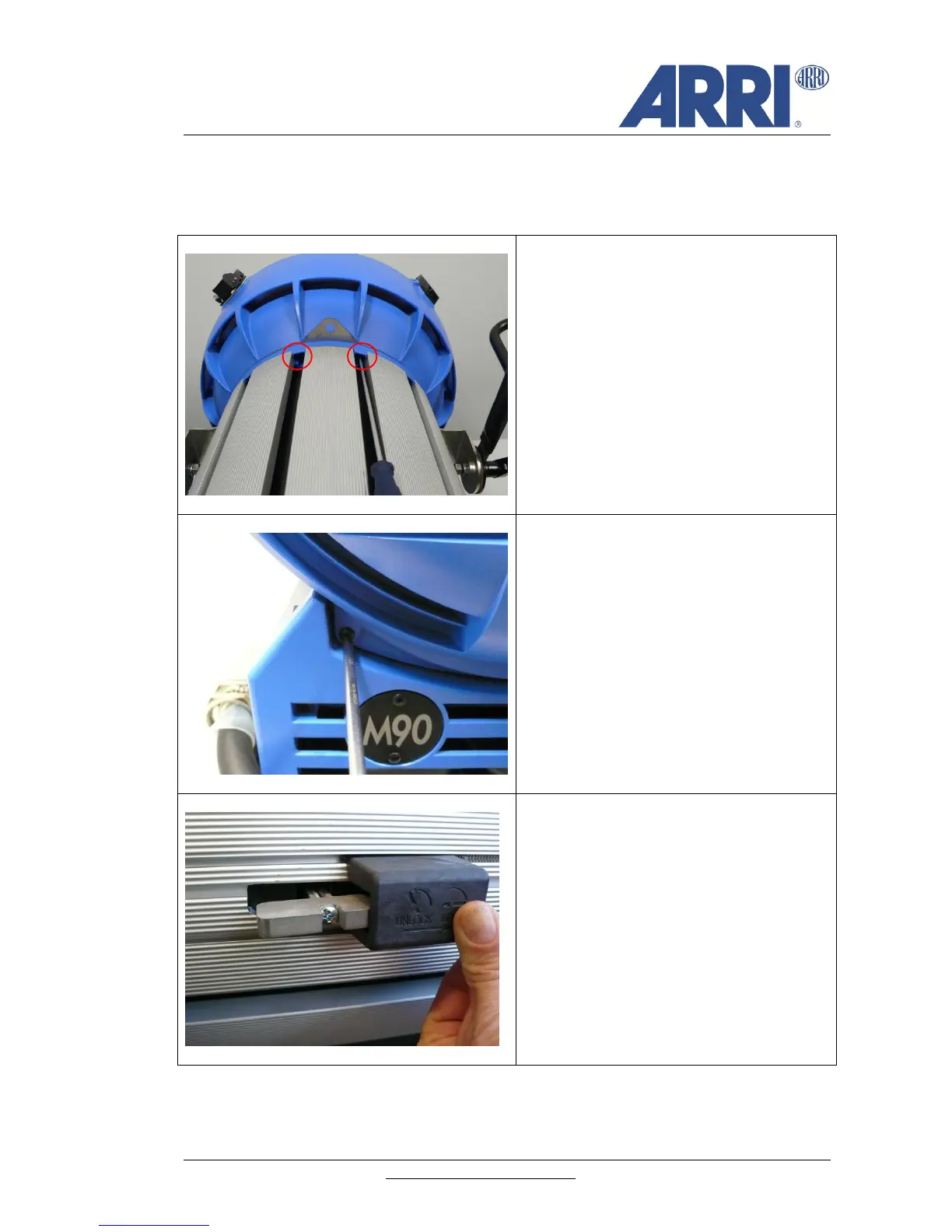

STEP 1
Turn the lamphead and remove the two
shown screws with a long and magnetized
Torx 25 screwdriver gently. Make sure that
the screws do not fall into the housing.
SCHRITT 1
Drehen Sie den Scheinwerfer und
entfernen Sie die zwei gezeigten
Schrauben vorsichtig mit einem langen
und magnetisierten Torx 25
Schraubendreher. Achten Sie darauf, dass
die Schrauben nicht in das Gehäuse
fallen.
STEP 2
Remove the two screws on the lower back
of the housing with a Torx 20 screwdriver.
SCHRITT 2
Entfernen Sie die beiden Schrauben am
unteren Gehäuserückteil mit einem Torx
20 Schraubendreher.
STEP 3
Slide the cover to the right.
SCHRITT 3
Schieben Sie die Abdeckung nach rechts.
