M90 - Service Manual
Service Manual / October 16, 2013
Arnold & Richter Cine Technik GmbH & Co. Betriebs KG, Pulvermühle, 83071 Stephanskirchen
L5.37566.D Website: www.arri.com/service-lighting Seite 8 von 25 | Page 8 of 25

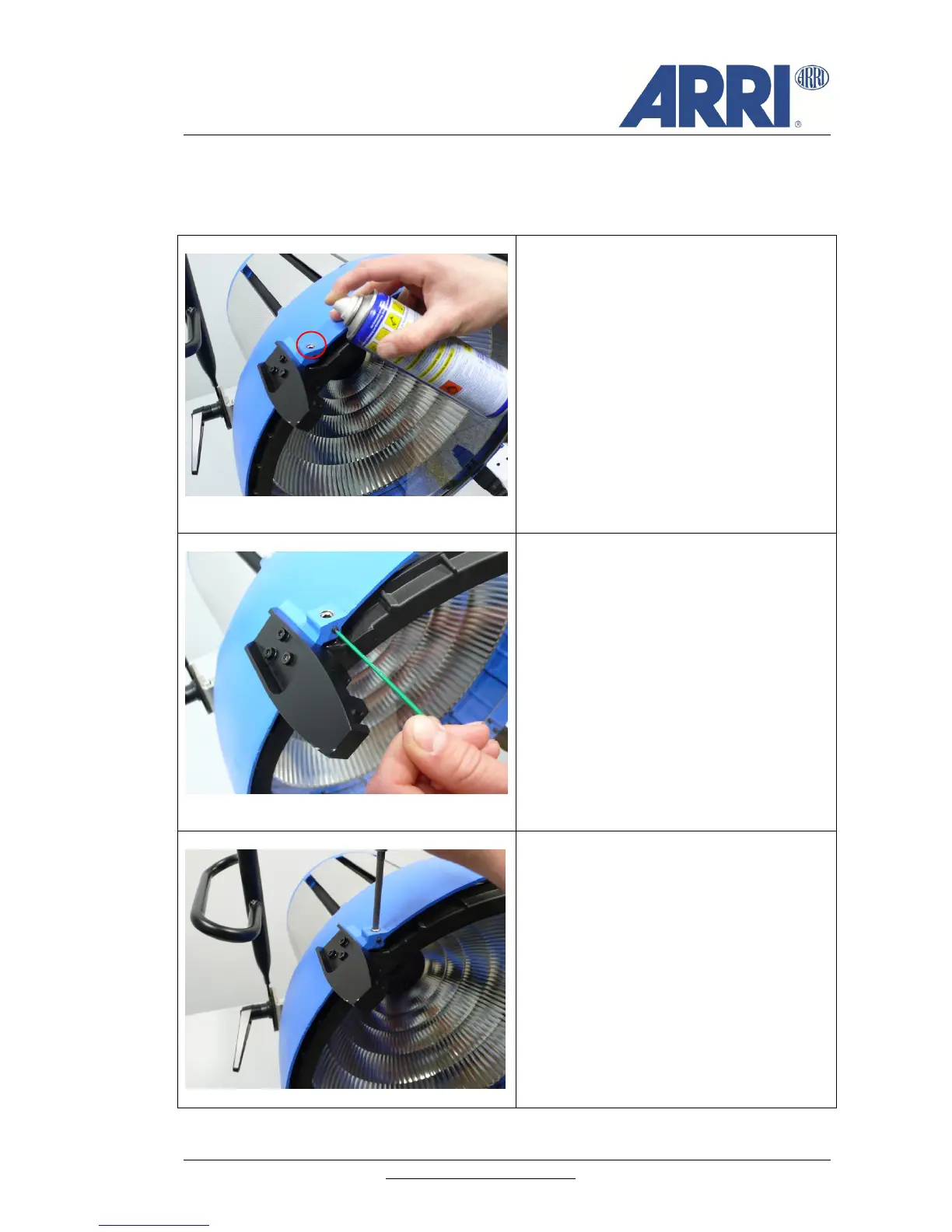

Lens Holder / Linsenfassung
INFORMATION
Lubricate the point shown on the picture
(for example with WD-40 lubricant) before
starting the repair and allow the oil to work
in for a short time.
INFORMATION
Bevor Sie mit der Reparatur beginnen,
ölen Sie zuerst die im Bild gezeigte Stelle
(beispielsweise mit WD-40 Öl). Lassen Sie
das Öl eine kurze Zeit einwirken.
STEP 1
Loosen the setscrew with an Allen Key
(1,5mm).
SCHRITT 1
Lösen Sie den Gewindestift mit einem
Inbusschlüssel (1,5mm).
STEP 2
Loosen the eccentric screw with an Allen
Key (5mm).
SCHRITT 2
Öffnen Sie die Exzenter-Schraube mit
einem Inbusschlüssel (5mm).
