Arrow SCG1014CC - Page 6

6

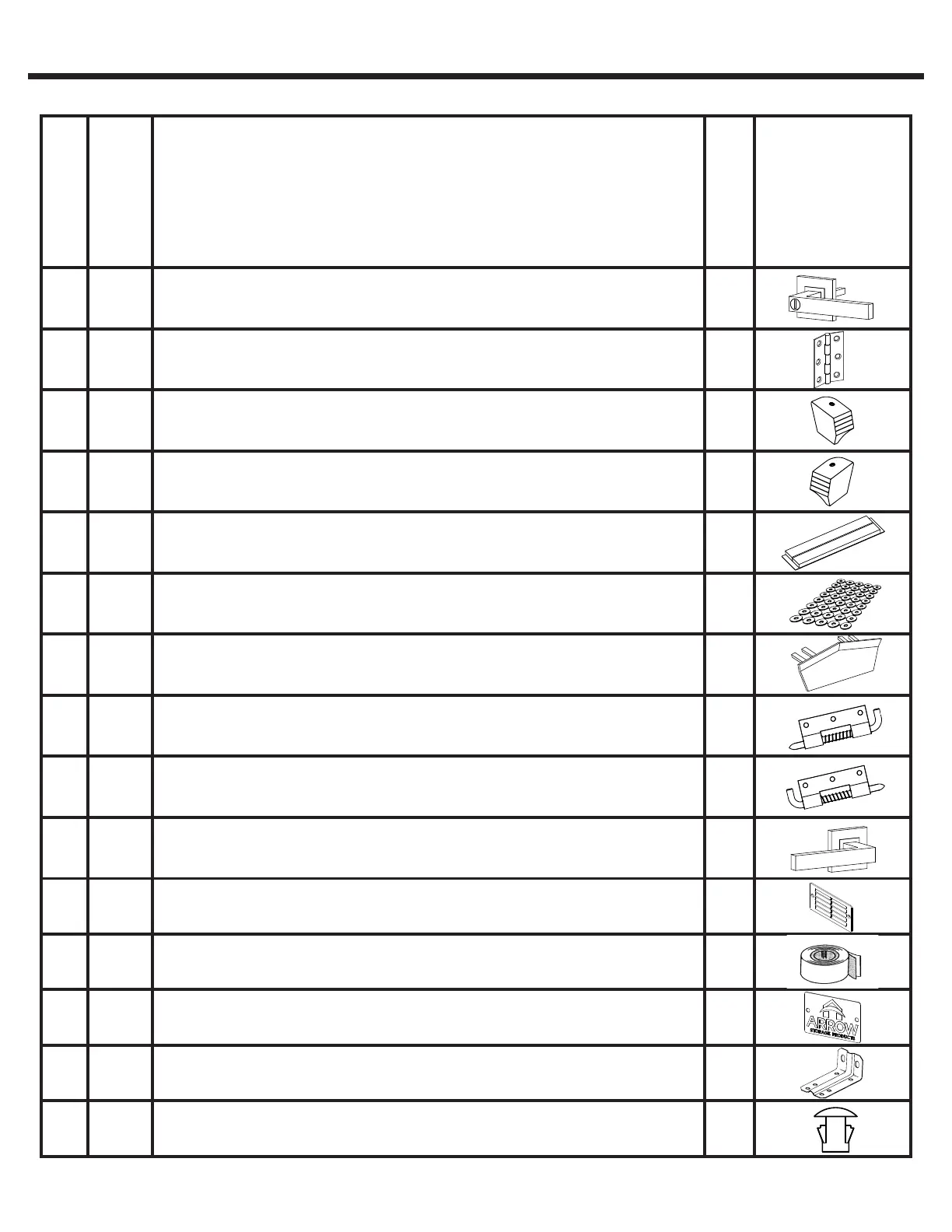

HARDWARE LIST
06IY
LISTE DE LA VISSERIE
LISTA DE PIEZAS
16
66847
Gable Vent / Grilles de ventilation / Rejillas de ventilación / Dachgi-
ebelentlüfter
4
17
67545
Weather Stripping / Ruban de calfeutrage / Burlete / Dichtungsband
1
18
30028
Nameplate / Plaque signalétique / Placa de identifi cación / Typenschild
1
15
30001
Left Handle / Poignée droite / Manija izquierda / Linker Griff 1
6
30000
Locking Handle Right / Poignée verrouillable droite / Manija de bloqueo
derecha / Verriegelungsgriff rechts
1
7
66609
Hinge / Charnière / Bisagra / Scharnier
4
8
66183L
Corner Cap / Coin bouchon / Tapa de esquina / Dachleisten-
Abschlusskappe
2
11
66646
Washer Sheet / Plaque de rondelles / Plancha de arandelas / Unterlegs-
cheiben
8
12 67468
Peak Cap / Embout de faîte / Tope del caballete / Firstkappe
2
13
66808
Latch Spring / Verrou à ressort / Resorte de aldaba inferior / Schnapprie-
gel unten
1
14
66684
Latch Spring / Verrou à ressort / Resorte de aldaba superior / Schnap-
priegel oben
1
KLEINTEILELISTE
Key
No.
Part No.
Part
Description
Qty.
Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza
Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
Lfd.
Nr.
Art.-Nr.
Menge
Vor-handen
Bezeichnung
9
66183R
Corner Cap / Coin bouchon / Tapa de esquina / Dachleisten-
Abschlusskappe
2
10
67236
Adhesive Pads (2 per sheet) / Tampons adhésifs (2 par feuille) / Almohadillas
adhesivas (2 por hoja) / Selbstklebende Geräuschdämpfer (2 pro Blech)
1
19
6228
Track Support / Support de rail / Soporte del riel / Stützwinkel
2
20
66775
2
Plug (Door Color) / Bouchon (Couleur de la porte) / Tapón (Color de la
puerta) / Stopfen (Türfarbe)
