Artweger TWINLINE TL1 - Page 21

MA_TL1_Wanne_11975_12_1921 / 28

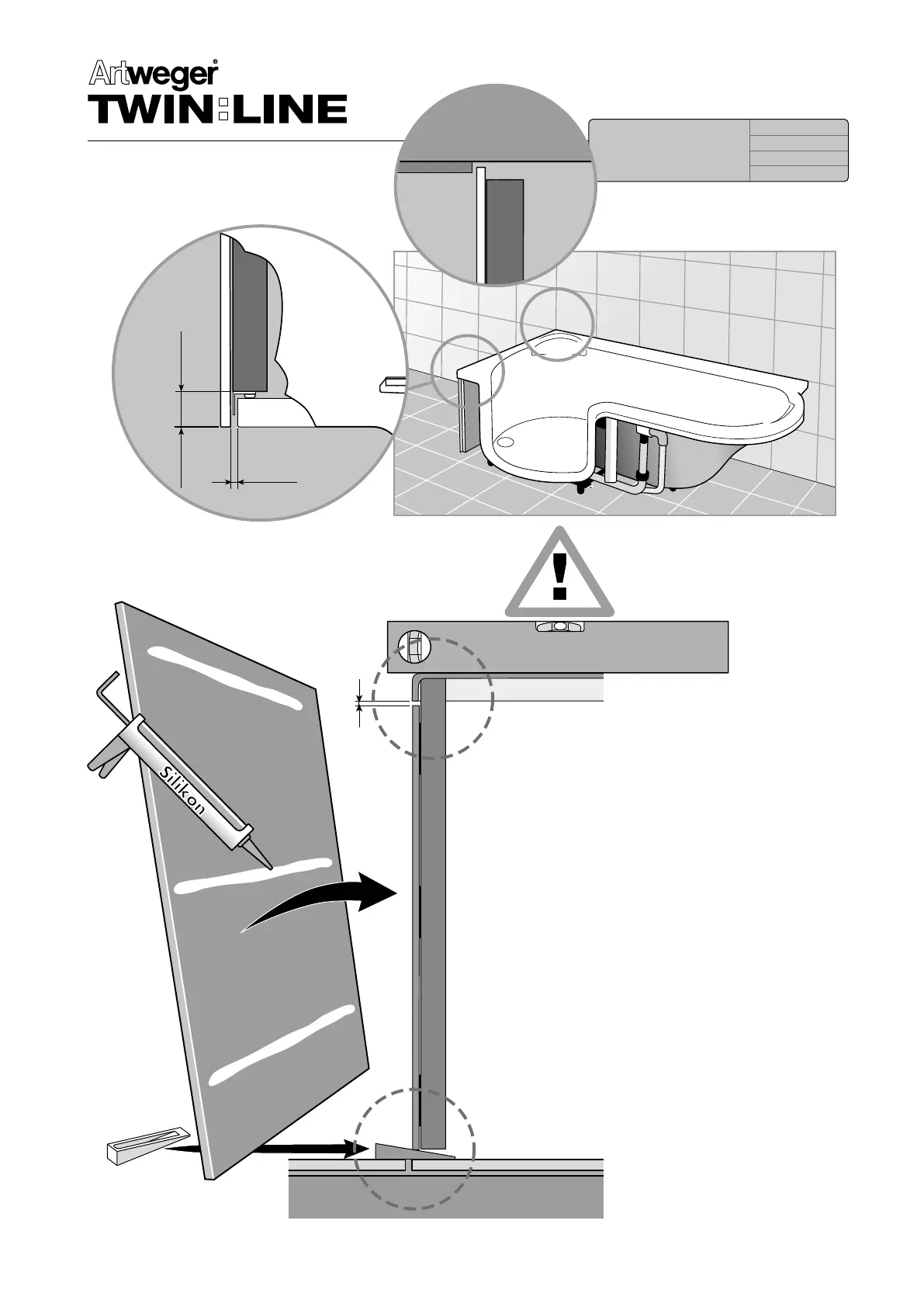

VARIANTE
mit Seitenwand
and sidescreen
acces d‘angle
meet zijwand
A
min. 30 mm
5 mm
5 mm
NL Wordt het bad niet betegeld, kunststof- of glaspaneel met
siliconen verlijmen op de onderbouw/schort.
Let u op de goede positie van de Schorten.
Montagehulp (A) gebruiken!
FR Si la baignoire ne sera pas carrelé, le tablier fait de ma-
tière plastique ou de verre doit être collé sur le module support de carrelage.
Attention à la bonne position des tabliers!
Utiliser l’aide au montage (A)!
EN In case the tub is not tiled, assemble glass or synthetic
skirt with silicone.
Note correct position!
Use positioning aid (A)!
DE Wird die Wanne nicht veriest, Kunststoff- oder Glas-
Schürze mit Silikon auf das Fliesenträger-Modul kleben.
Beachten Sie die richtige Position!
Verwenden Sie dazu die Positionshilfe (A)!
