PT-01

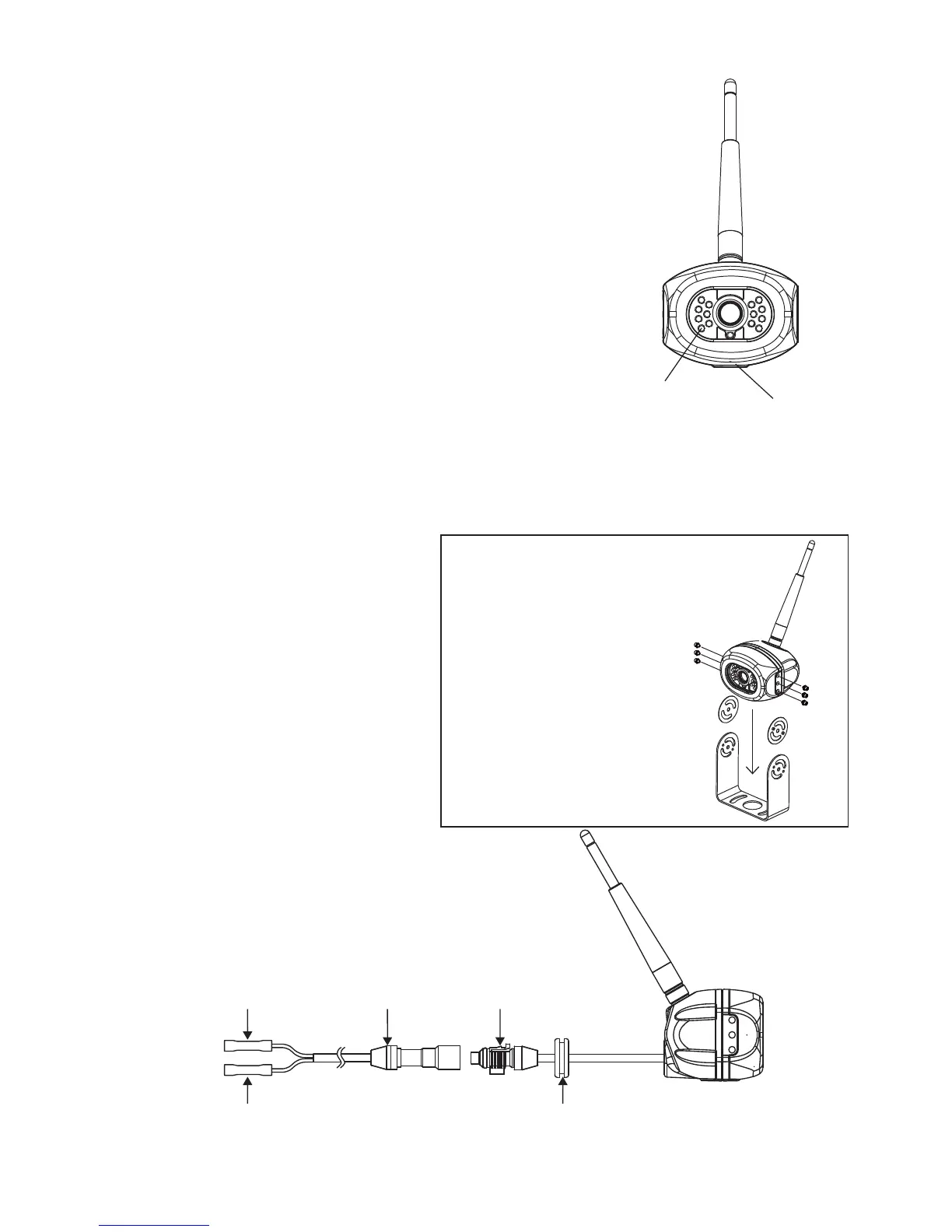

Instalação Da Câmera
1. Escolha um local próximo aos faróis de iluminação traseiros para
fácil ligação de alimentação e terra.
2. Utilizando um voltímetro, teste a ação dos faróis para determinar a
polaridade positiva/negativa.
3. Conecte o o vermelho da câmera ao o positivo dos faróis de
iluminação traseiros.
4. Conecte o o preto da câmera ao o negativo dos faróis de
iluminação negativo dos faróis de iluminação traseiros.
5. Faça os furos para montagem do suporte usando
uma broca de 1/8".
6. Aplique vedante à prova d’água nos furos..
7. Alinhe o suporte com os furos.
8. Instale o suporte utilizando os parafusos de xação e as arruelas fornecidas.
9. Aplique uma camada extra de vedante às cabeças dos parafusos e ao suporte
para garantir total vedação.
10. Alinhe a câmera ao suporte
(Figura 1).
11. Instale a câmera utilizando os
parafusos Allen de aço inox e as
arruelas fornecidas conforme a
furação (Figura 2).
12. A câmera deve ser ajustada na
melhor posição antes de apertar
totalmente estes Parafusos.
Iluminação auxiliar
de LED
Microfone
Instalação
Parafusos a serem usados
Parafusos Allen de aço
inox M4 x 6L
Arruelas lisas de aço
inox 4.5x9.5x1 mm
Chave Allen
FIGURE 1
FIGURE 2
12V CC
Conector de
cabo padrão
Conector da câmera
a prova d'água
Terra/Proteção
llhos de vedação exterior do
veículo
Vermelho
Preto
