75
ASRock A55M-VS Motherboard
Cabezal USB 2.0 Además de cuatro puertos
(9-pin USB6_7)
USB 2.0 predeterminados en el
(vea p.2, N. 18)
panel de E/S, hay dos bases
de conexiones USB 2.0 en
esta placa base. Cada una de
estas bases de conexiones
(9-pin USB8_9)
admite dos puertos USB 2.0.
(vea p.2, N. 20)
Conexiones de serie ATA2 Estas cuatro conexiones de
(SATA_1: vea p.2, N. 12)
serie ATA2 (SATA2) admiten
(SATA_2: vea p.2, N. 13)
cables SATA para dispositivos
(SATA_3: vea p.2, N. 11)
de almacenamiento internos. La
(SATA_4: vea p.2, N. 10)
interfaz SATA2 actual permite
una velocidad de transferencia
de 3.0 Gb/s.
Español

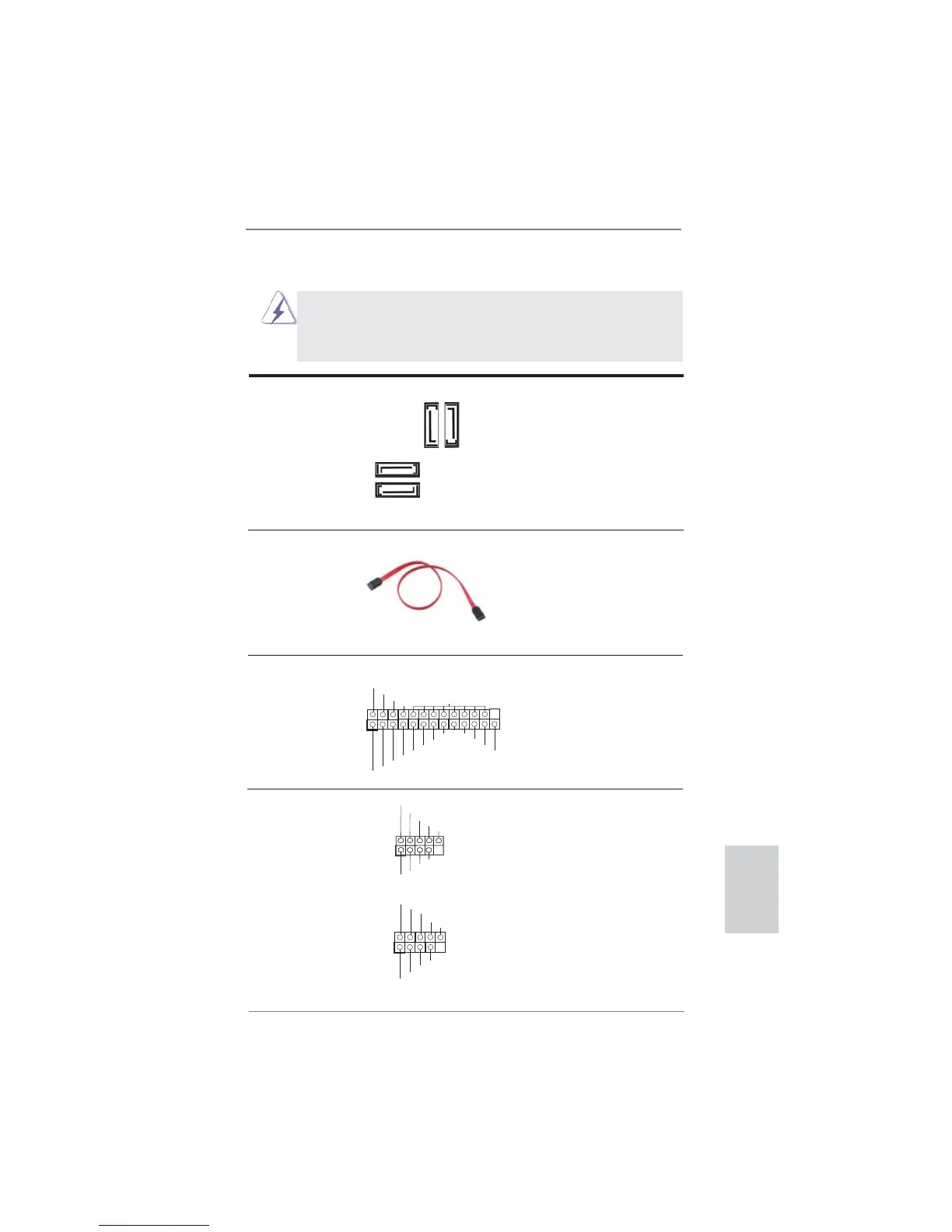

1.4 Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque
las cubiertas de los puentes sobre estos cabezales y conectores. El
colocar cubiertas de puentes sobre los conectores y cabezales provo-
cará un daño permanente en la placa base.
1
AFD#
ERROR#
PINIT#
GND
SLIN #
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
Cabecera de puerto de impresora Esta es una interfaz de puerto
(LPT1 de 25 terminales)
para cable de impresora que
(vea p.2, N. 17)
permite conectar cómodamente
dispositivos de impresión.
Cable de datos de Cualquier extremo del cable de
serie ATA (SATA) los datos de SATA puede ser
(Opcional)
conectado con el disco duro
de SATA / SATAII o el
conectador de SATAII en esta
placa base.
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
P-7
P+7
GND
DUMMY
USB_PWR
USB_PWR
P-6
P+6
GND
1
SATA_1
SATA_2
SATA_3
SATA_4
