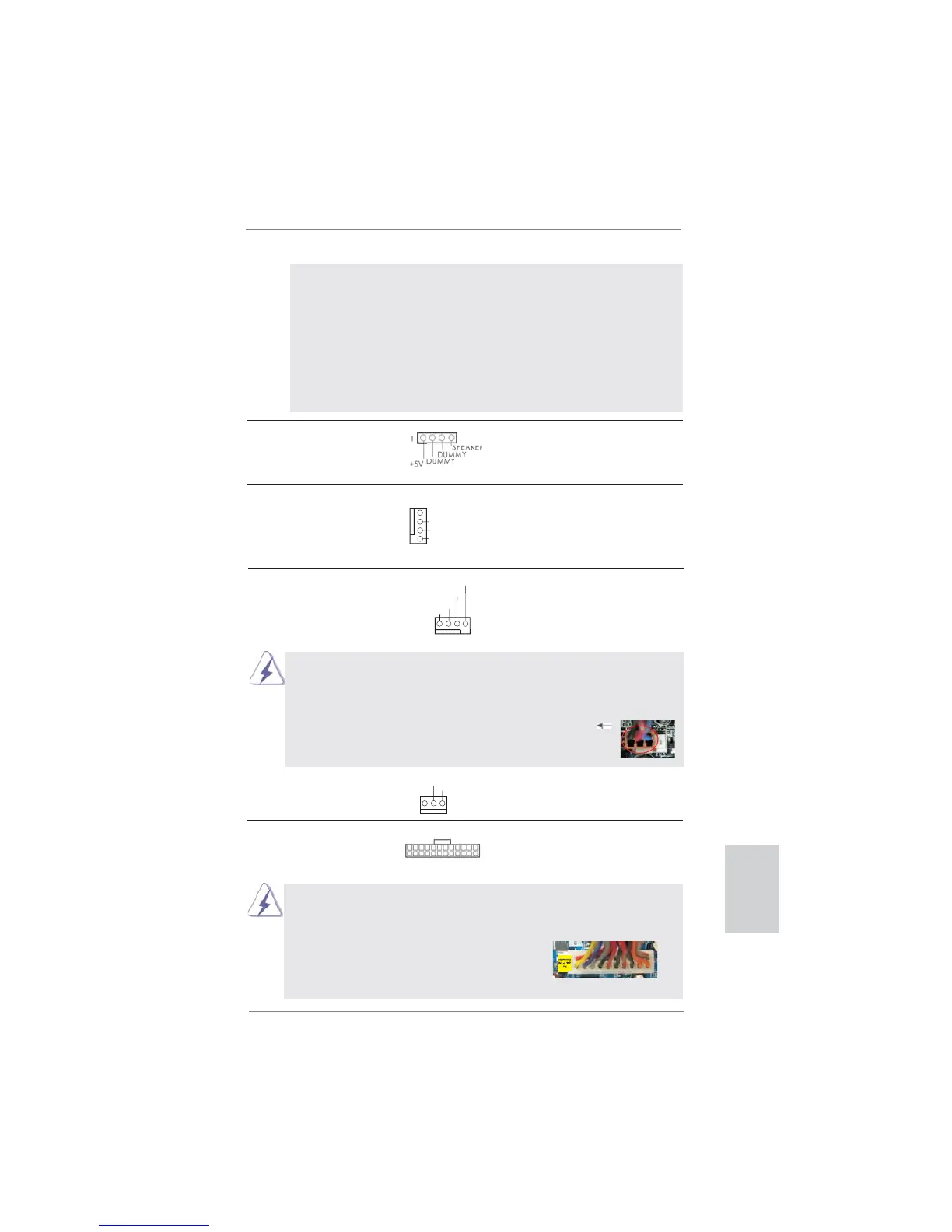

105
ASRock A75M-ITX Motherboard
Türkçe
HDLED (Sabit Disk Çalışma LED’i):
Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk
veri okurken veya yazarken LED yanar.
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel
modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,
sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel
modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin
atamalarının doğru biçimde eşleştirildiğinden emin olun.
Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu fi şe
(4-pinli SPEAKER1)
bağlayın.
(bkz. s.2 No. 4)
Conector do ventilador do chassis Ligue o cabo do ventilador
(CHA_FAN1 de 4 pinos)
neste conector, coincidindo o fi o
(veja a folha 2, No. 6)
preto com o pino de aterramen
to.
CPU Fan Konektörü Lütfen fan kablolarını CPU
(4-pinli CPU_FAN1)
fanına bu konektöre bağlayın
(bkz. s.2 No. 1)
ve siyah kabloyu toprak pinine
bağlayın.
3-Pinli Fanı Takma
Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU
fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.
3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı
planlıyorsanız, lütfen Pin 1-3'e bağlayın.
Pin 1-3 Bağlı
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
(3-pinli CPU_FAN2)
(bkz. s.2 No. 2)
ATX Güç Konektörü Lütfen bir ATX güç kaynağını
(24-pinli ATXPWR1)
bu konektöre bağlayın.
(bkz. s.2 No. 3)
Bu anakart 24-pinli ATX güç konektörü sağlasa da geleneksel bir 20-pinli ATX
güç kaynağı bağlarsanız da çalışabilir. 20-pinli ATX güç kaynağını kullanmak
için, lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.
20-Pinli ATX Güç Kaynağını Takma
GND
+12V
CPU_FAN_SPEED
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
24 13
12 1
24 13
12 1
