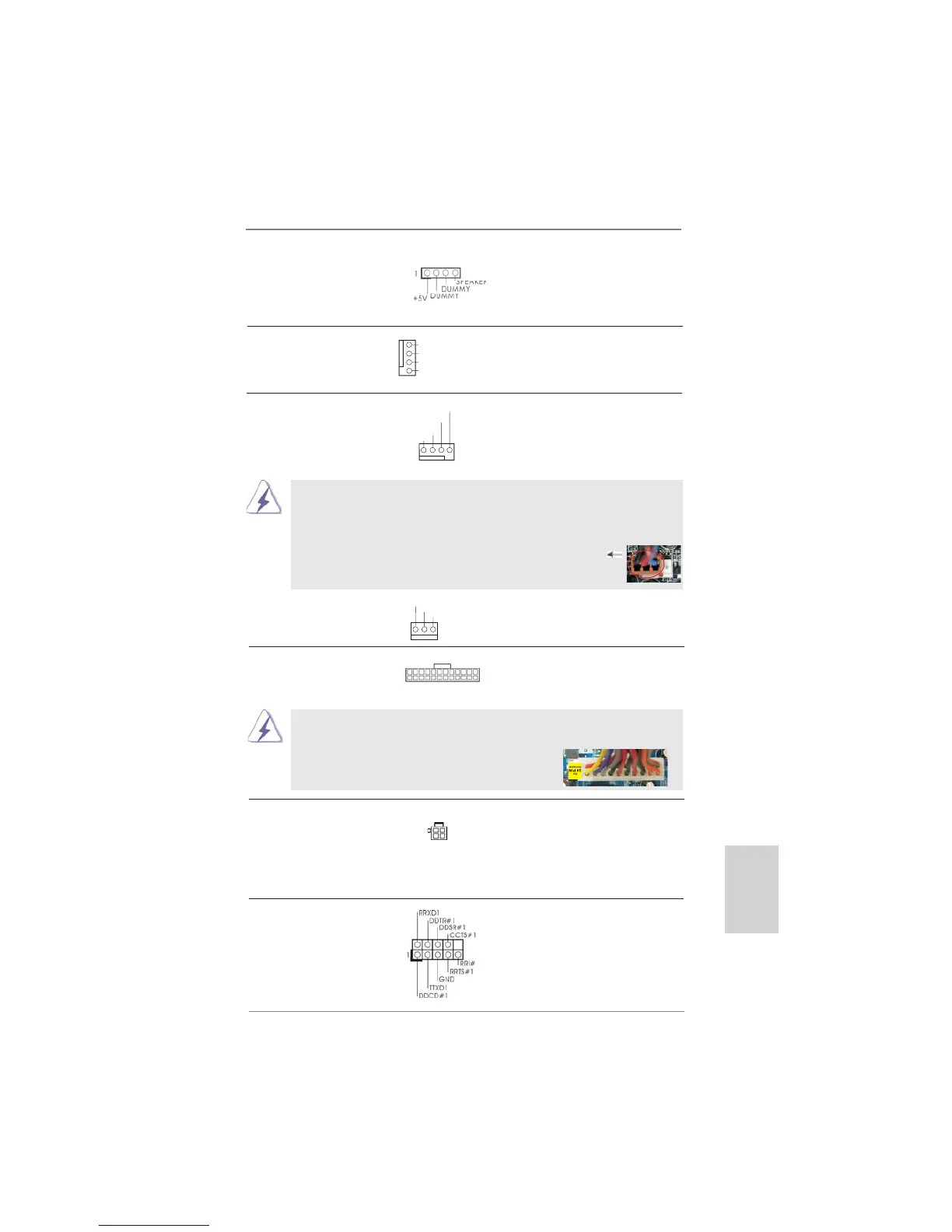

ASRock A75M-ITX Motherboard
機箱喇叭接頭 請將機箱喇叭連接到這個接
(4 針 SPEAKER1)
頭。
(見第2頁第4項)
機箱風扇接頭 請將風扇連接線接到這個接
(4 針 CHA_FAN1)
頭，並讓黑線與接地的針腳
(見第2頁第6項)
相接。
CPU 風扇接頭 請將 CPU 風扇連接線接到這個
(4 針 CPU_FAN1)
接頭，並讓黑線與接地的針腳
(見第2頁第1項)
相接。
雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的
3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇
連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。
3-Pin 風扇的安裝
Pin 1-3 連接
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
繁體中文
(3 針 CPU_FAN2)
(見第2頁第2項)
ATX 電源接頭 請將 ATX 電源供應器連接到這
(24 針 ATXPWR1)
個接頭。
(見第2頁第3項)
雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使用傳統的 20-pin
ATX 電源。為了使用 20-pin ATX 電源 , 請順著 Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
ATX 12V 電源接口 請注意，必需將帶有 ATX 12V
(4 針 ATX12V1)
插頭的電源供應器連接到這個
(見第2頁第21項)
插座，這樣就可以提供充足的
電力。如果不這樣做，就會導
致供電故障。
序列埠 這個序列埠 COM1 支援一個序
(9 針 COM1)
列埠的裝置。
(見第2頁第5項)
GND
+12V
CPU_FAN_SPEED
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
24 13
12 1
24 13
12 1
