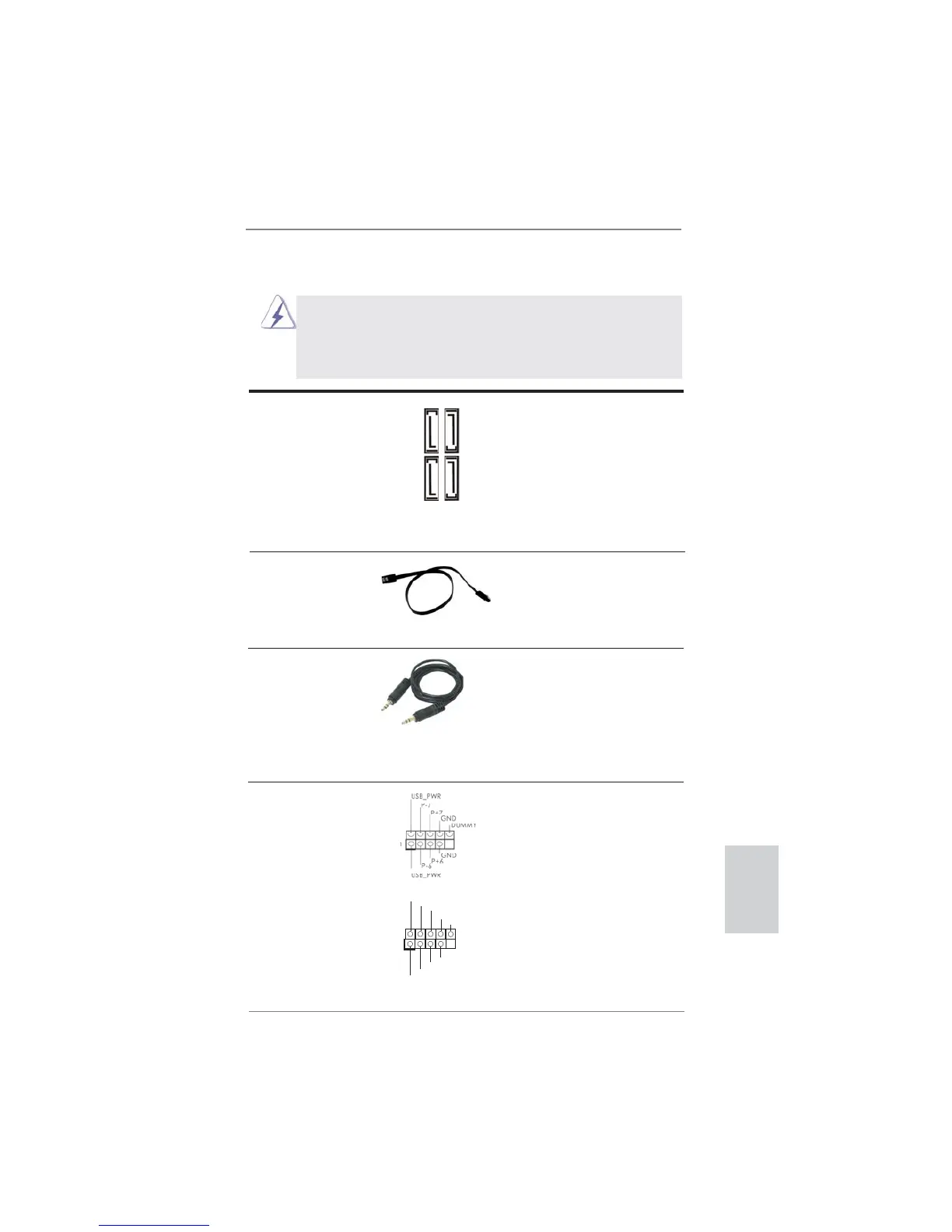

51
ASRock A75M-ITX Motherboard
Français
En-tête USB 2.0 A côté des deux ports USB
(USB_67 br.9)
2.0 par défaut sur le panneau
(voir p.2 No. 18)
E/S, il y a deux embases USB
2.0 sur cette carte mère.
Chaque embase USB 2.0 peut
prendre en charge 2 ports USB
(USB_89 br.9)
2.0.
(voir p.2 No. 17)
Connecteurs Série ATA3 Ces quatre connecteurs Série
(SATA3_1: voir p.2 No. 12)
ATA3 (SATA3) prennent en
(SATA3_2: voir p.2 No. 13)
charge les câbles SATA pour
(SATA3_3 voir p.2 No. 11)
les périphériques de stockage
(SATA3_4 voir p.2 No. 10)
internes. L’interface SATA3
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 6,0 Gb/s.
Câble de données Toute cote du cable de data
Série ATA (SATA) SATA peut etre connecte au
(en option)
disque dur SATA3 ou au
connecteur SATA3 sur la carte
mere.
1.4 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-
têtes et connecteurs causera à la carte mère des dommages irré-
versibles!
SATA3_1 SATA3_3
SATA3_2 SATA3_4
Câble audio 3,5mm L’une des extrémités du câble
(en option)
audio 3,5mm peut être
branchée sur des appareils
audio portatifs comme un
lecteur MP3 ou un téléphone
portable, ou le port Entrée Ligne
de votre PC.
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
