64
ASRock A75M-ITX Motherboard

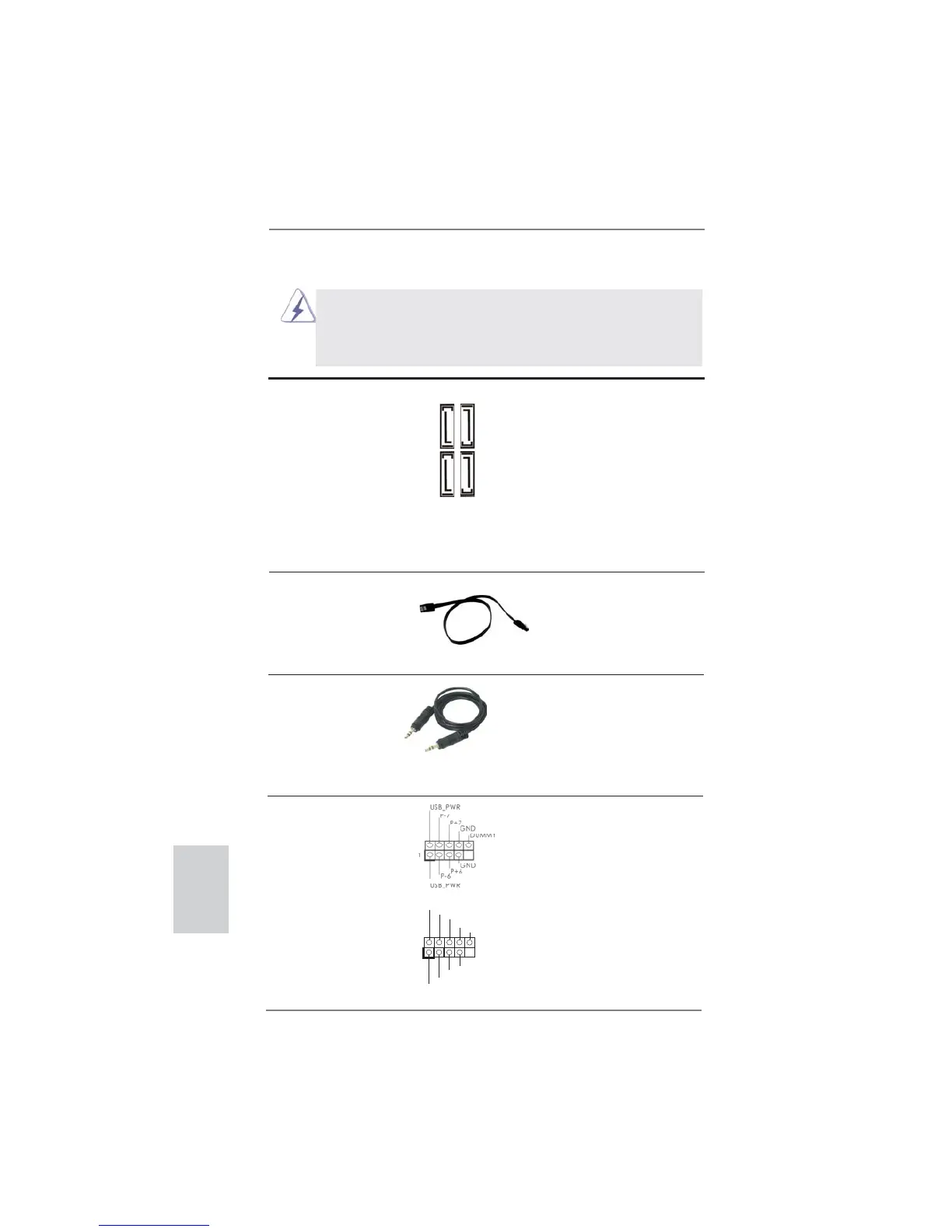

Connettori Serial ATA3 Questi quattro connettori Serial
(SATA3_1: vedi p.2 Nr. 12)
ATA3 (SATA3) supportano cavi
(SATA3_2: vedi p.2 Nr. 13)
dati SATA per dispositivi di
(SATA3_3: vedi p.2 Nr. 11)
immagazzinamento interni.
(SATA3_4: vedi p.2 Nr. 10)
ATA3 (SATA3) supportano cavi
SATA per dispositivi di memoria
interni. L’interfaccia SATA3
attuale permette velocità di
trasferimento dati fi no a
6.0 Gb/s.
Collettore USB 2.0 Oltre alle due porte USB 2.0
(9-pin USB_67)
predefi nite nel pannello I/O, la
(vedi p.2 Nr. 18)
scheda madre dispone di
due intestazioni USB 2.0.
Ciascuna intestazione USB 2.0
supporta due porte USB 2.0.
(9-pin USB_89)
(vedi p.2 Nr. 17)
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale)
di dati SATA può essere
collegata al disco rigido SATA3
o al connettore di SATA3 su
questa cartolina base.
1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Italiano
SATA3_1 SATA3_3
SATA3_2 SATA3_4
Cavo audio da 3,5 mm Una delle estremità del cavo
(Opzionale)
audio da 3,5 mm può essere
collegata ai dispositivi audio
portatili come lettori MP3 o
cellulari, oppure alla porta
Line-in del computer.
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
