77
ASRock A75M-ITX Motherboard
Español
Cabezal USB 2.0 Además de dos puertos
(9-pin USB_67)
USB 2.0 predeterminados en el
(vea p.2, N. 18)
panel de E/S, hay dos bases
de conexiones USB 2.0 en
esta placa base. Cada una de
(9-pin USB_89)
estas bases de conexiones
(vea p.2, N. 17)
admite dos puertos USB 2.0.
Conexiones de serie ATA3 Estas cuatro conexiones de
(SATA3_1: vea p.2, N. 12)
serie ATA3 (SATA3) admiten
(SATA3_2: vea p.2, N. 13)
cables SATA para dispositivos
(SATA3_3: vea p.2, N. 11)
de almacenamiento internos. La
(SATA3_4: vea p.2, N. 10)
interfaz SATA3 actual permite
una velocidad de transferencia
de 6.0 Gb/s.
Cable de datos de Cualquier extremo del cable de
serie ATA (SATA) los datos de SATA puede ser
(Opcional)
conectado con el disco duro
de SATA3 o el conectador de
SATA3 en esta placa base.

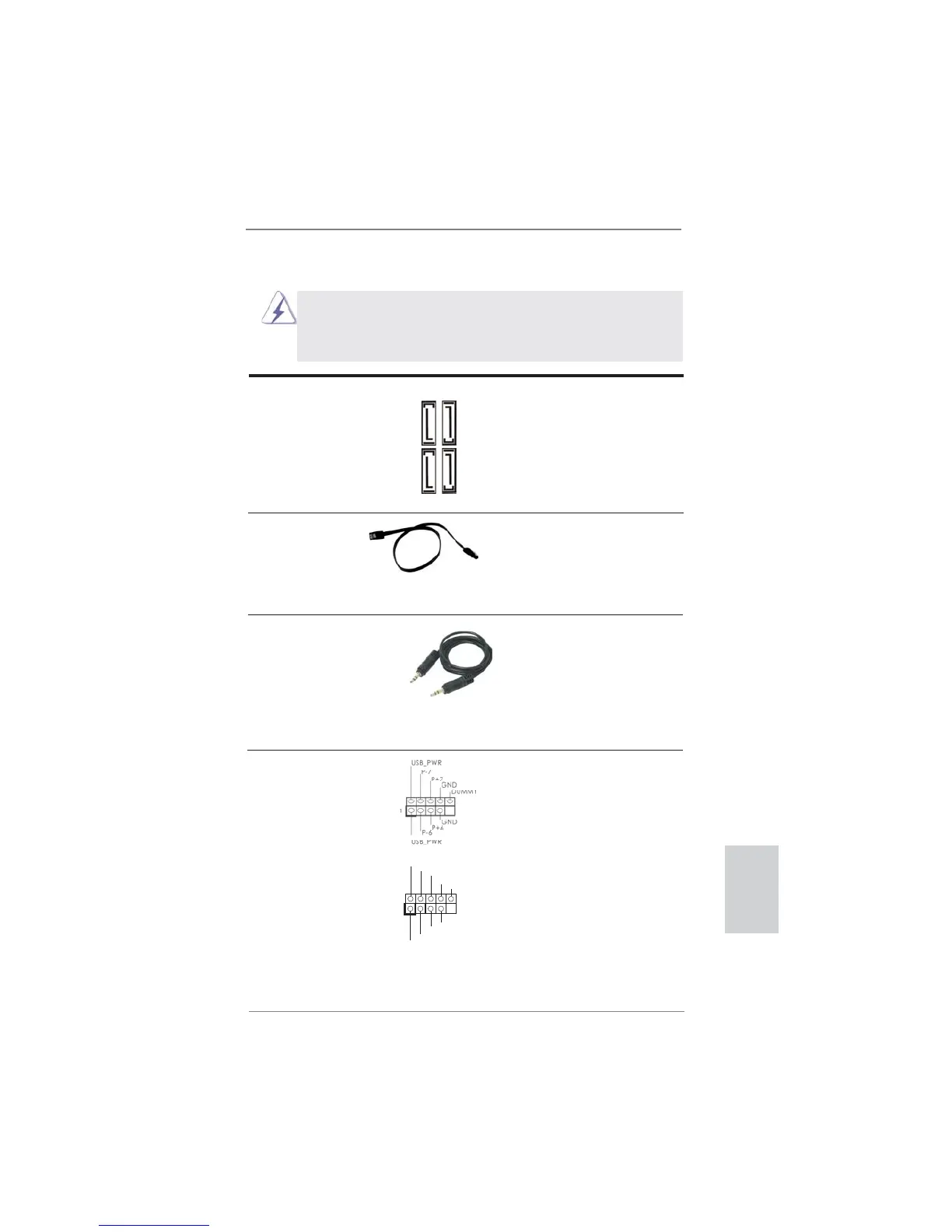

1.4 Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque
las cubiertas de los puentes sobre estos cabezales y conectores. El
colocar cubiertas de puentes sobre los conectores y cabezales provo-
cará un daño permanente en la placa base.
SATA3_1 SATA3_3
SATA3_2 SATA3_4
Cable de audio de 3,5 mm Cualquier extremo del cable de
(Opcional)
audio de 3,5 mm se puede
conectar a los dispositivos de
audio portátiles, como por
ejemplo reproductores MP3 y
teléfonos móviles, o al puerto
Entrada de línea de su PC.
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
