ASRock A75M-ITX Motherboard

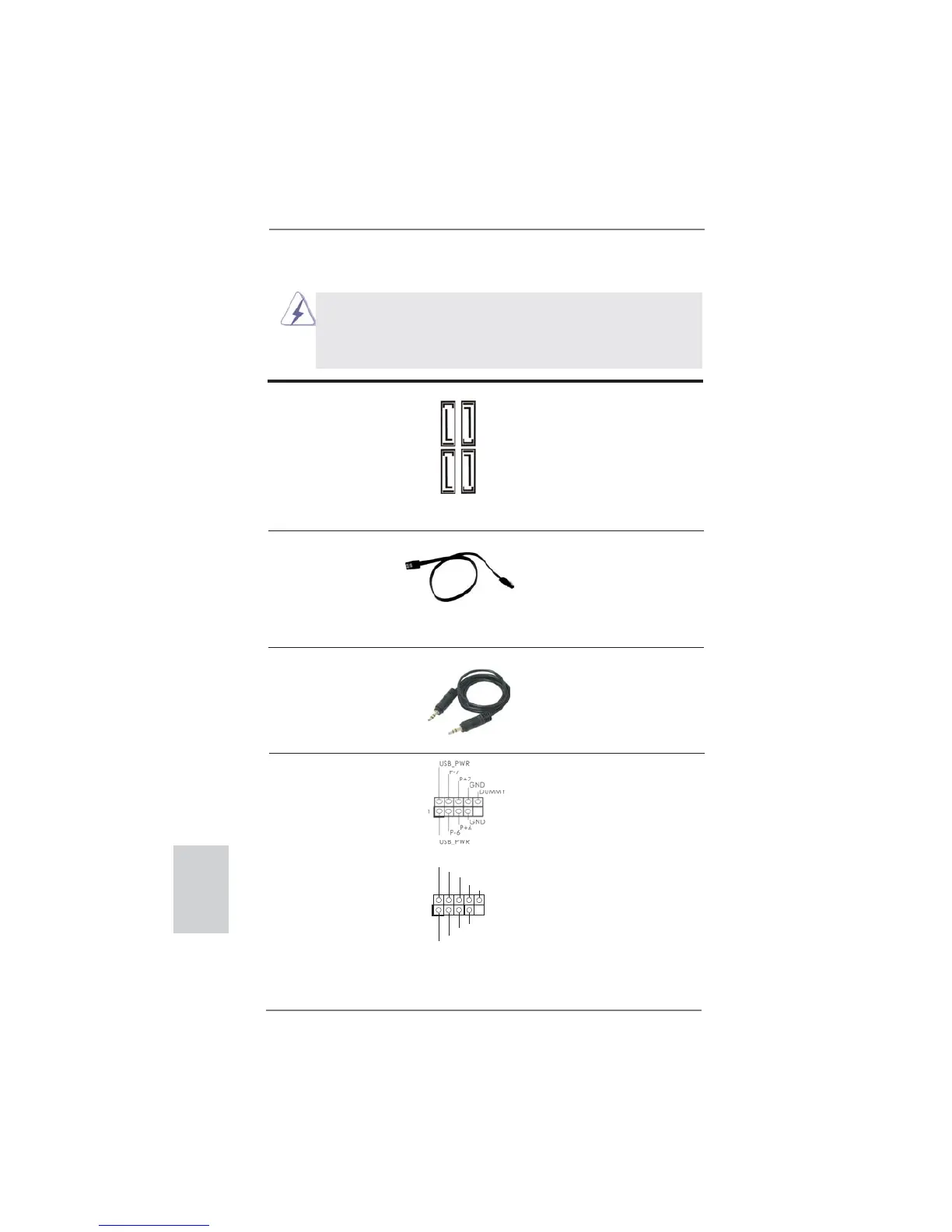

Колодка USB 2.0 Помимо два стандартных
(9-контактный USB_67)
портов USB 2.0 на панели ввода-
(см. стр. 2, п. 18)
вывода, на данной материнской
плате предусмотрено два
разъема USB 2.0. Каждый разъем
USB 2.0 поддерживает два порта
USB 2.0.
(9-контактный USB_89)
(см. стр. 2, п. 17)
Разъемы Serial ATA3 четыре соединителя Serial ATA3
(SATA3_1, см. стр. 2, п. 12)
предназначаются для
(SATA3_2, см. стр. 2, п. 13)
подключения внутренних
(SATA3_3, см. стр. 2, п. 11)
устройств хранения с
(SATA3_4, см. стр. 2, п. 10)
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 6,0 Гбит/с.
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA3 не является
(дополнительно)
направленным. Любой из его
соединителей может быть
подключен либо к жесткому
диску интерфейса SATA3 либо к
материнской плате.
1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
SATA3_1 SATA3_3
SATA3_2 SATA3_4
Русский
аудиокабель с 3,5-мм штекерами 3,5-мм разъем на любом конце
(дополнительно)
аудиокабеля можно подключить
к портативному аудиоустройству,
такому как MP3-плеер или
мобильный телефон, либо к порту
линейного входа компьютера.
