ASROCK A75M-ITX Quick Installation Guide

93
ASRock A75M-ITX Motherboard
Русский

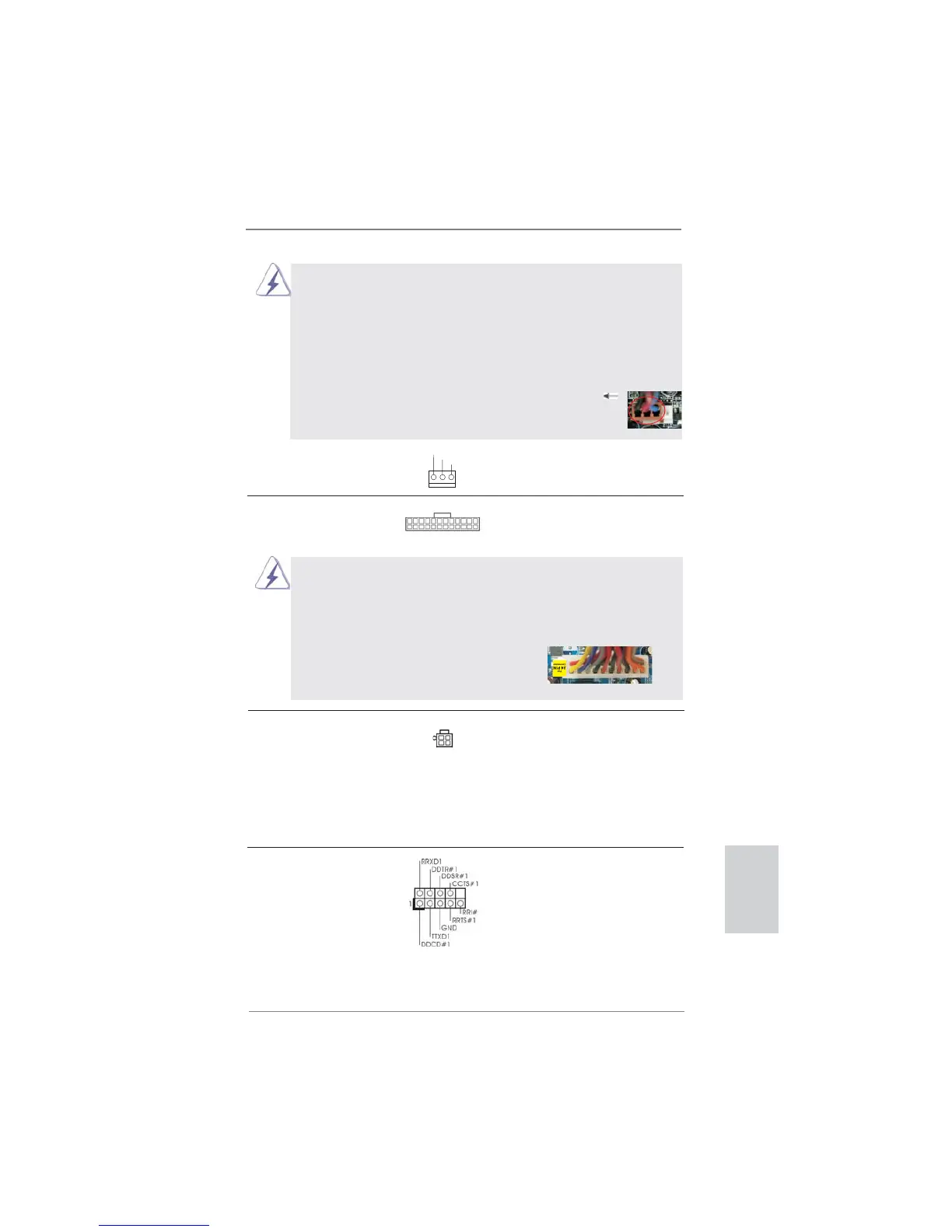

Колодка питания ATX Подключите к этой колодке
(24-контактный ATXPWR1)
кабель питания ATX.
(см. стр. 2, п. 3)
Несмотря на то, что эта материнская плата предусматривает
24-штыревой разъем питания ATX, работа будет продолжаться,
даже если адаптируется традиционный 20-штыревой разъем
питания ATX. Для использования 20-штыревого разъема питания
ATX вставьте источник питания вместе со штекером 1 и штекером
13.
Установка 20-штыревого разъема питания ATX
Данная материнская плата поддерживает вентиляторы процессора
с 4-контактным разъемом (функция тихого режима вентилятора),
однако вентиляторы с 3-контактным разъемом также будут успешно
работать, хотя функция управления скоростью вращения
вентилятора окажется недоступной. Если вы хотите подключить
вентилятор процессора с 3-контактным разъемом к разъему
вентилятора процессора на данной материнской плате,
для этого
следует использовать контакты 1-3.
Установка вентилятора с 3-контактным разъемом
Контакты 1-3 подключены
Колодка питания 12V-ATX Обратите внимание, что к этому
(4-контактный ATX12V1)
разъему необходимо
(см. стр. 2, п. 21)
подключить вилку блока питания
ATX 12 В, чтобы обеспечить
достаточную мощность
электропитания. В противном
случае включение системы будет
невозможно.
(3-контактный CPU_FAN2)
(см. стр. 2, п. 2)
Колодка COM-порта Данная колодка COM-порта
(9-контактный COM1)
позволяет подключить модуль
(см. стр. 2, п. 5)
порта COM.
GND
+12V
CPU_FAN_SPEED
24 13
12 1
24 13
12 1
