ASROCK B660M-ITX/ac User Manual

39
B660M-IT X/ac
Deutsch

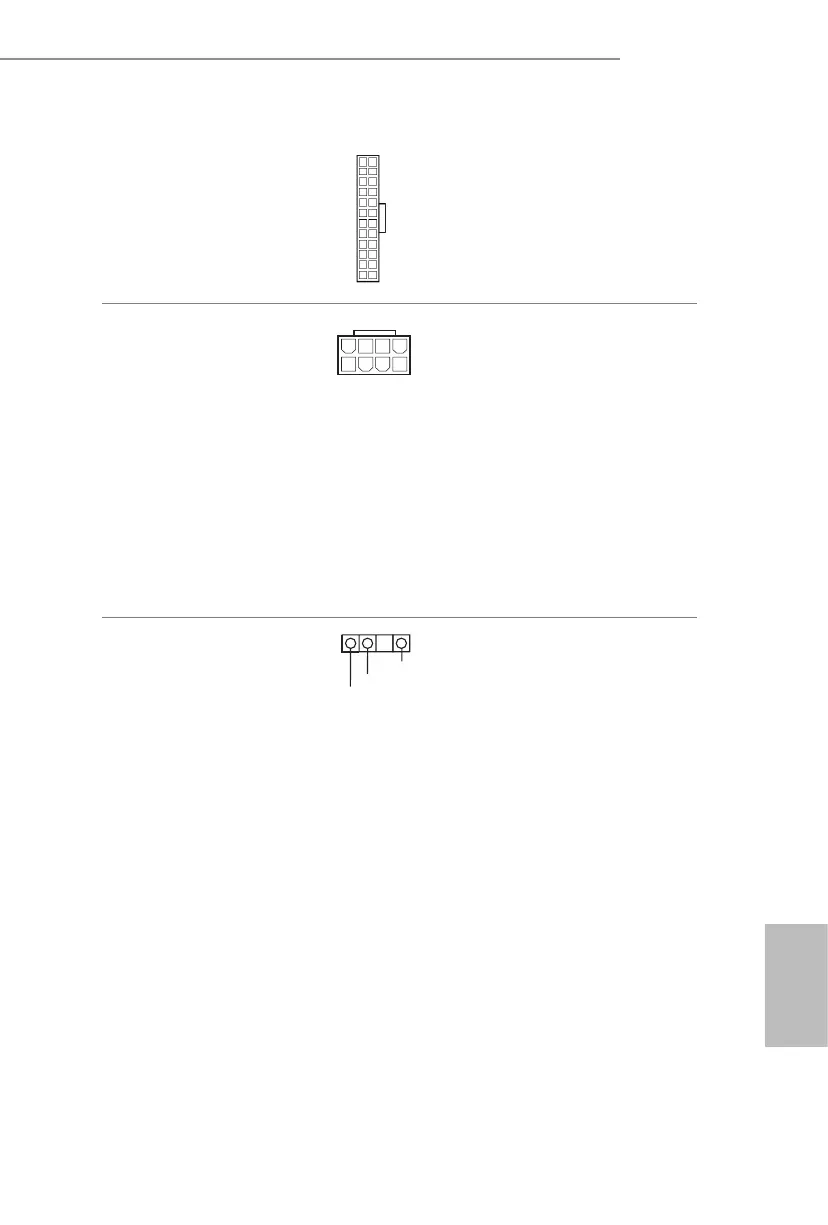

ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 7)
12
1
24
13
Dieses Motherboard bietet einen
24-poligen ATX-Netzanschluss.
ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 2)
4
1
8 5
Dieses Motherboard bietet
einen 8-poligen ATX-12-V-
Netzanschluss. Bitte schließen Sie
es zur Nutzung eines 4-poligen
ATX-Netzteils entlang Kontakt 1
und Kontakt 5 an.
*Warnung: Bitte stellen Sie sicher,
dass das Stromkabel der CPU
und nicht das der Grakkarte
angeschlossen ist. Schließen Sie
das PCIe-Stromkabel nicht an
diesen Anschluss an.
Adressierbare-LED-
Stileiste
(3-polig, ADDR_LED1)
(siehe S. 1, Nr. 5)
VOUT
DO_ADDR
GND
1
Diese Stileiste dient der
Verbindung des Adressierbare-
LED-Verlängerungskabels, womit
Nutzer zwischen verschiedenen
LED-Lichteekten wählen können.
Achtung: Installieren Sie das
Adressierbare-LED-Kabel
niemals falsch herum; andernfalls
könnte das Kabel beschädigt
werden.
*Weitere Anweisungen zu dieser
Stileiste nden Sie auf Seite 28.

ASROCK B660M-ITX/ac Specifications

General

Processor socket	LGA 1700
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium
Maximum number of SMP processors	1
Audio chip	Realtek ALC897
Component for	PC
Motherboard chipset	Intel B660
PC health monitoring	CPU, FAN, Temperature, Voltage
Audio output channels	7.1 channels
Motherboard form factor	mini ITX
Windows operating systems supported	Windows 10 x64, Windows 11 x64
ECC	Yes
Memory slots type	DIMM
Number of memory slots	2
Supported memory types	DDR4-SDRAM
Maximum internal memory	64 GB
Supported memory clock speeds	5000 MHz
RAID levels	0, 1, 5, 10
Supported storage drive types	HDD & SSD
Supported storage drive interfaces	SATA III
Cables included	SATA
DisplayPort version	1.4
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
VGA (D-Sub) ports quantity	0
Number of SATA III connectors	4
Maximum resolution	7680 x 4320 pixels
Parallel processing technology support	Not supported
LAN controller	Intel® I219-V
Top Wi-Fi standard	Wi-Fi 5 (802.11ac)
Ethernet interface type	Gigabit Ethernet
Harmonized System (HS) code	84733020

Weight and Dimensions

Width	170 mm
