47
B660M-IT X/ac
Français
Français

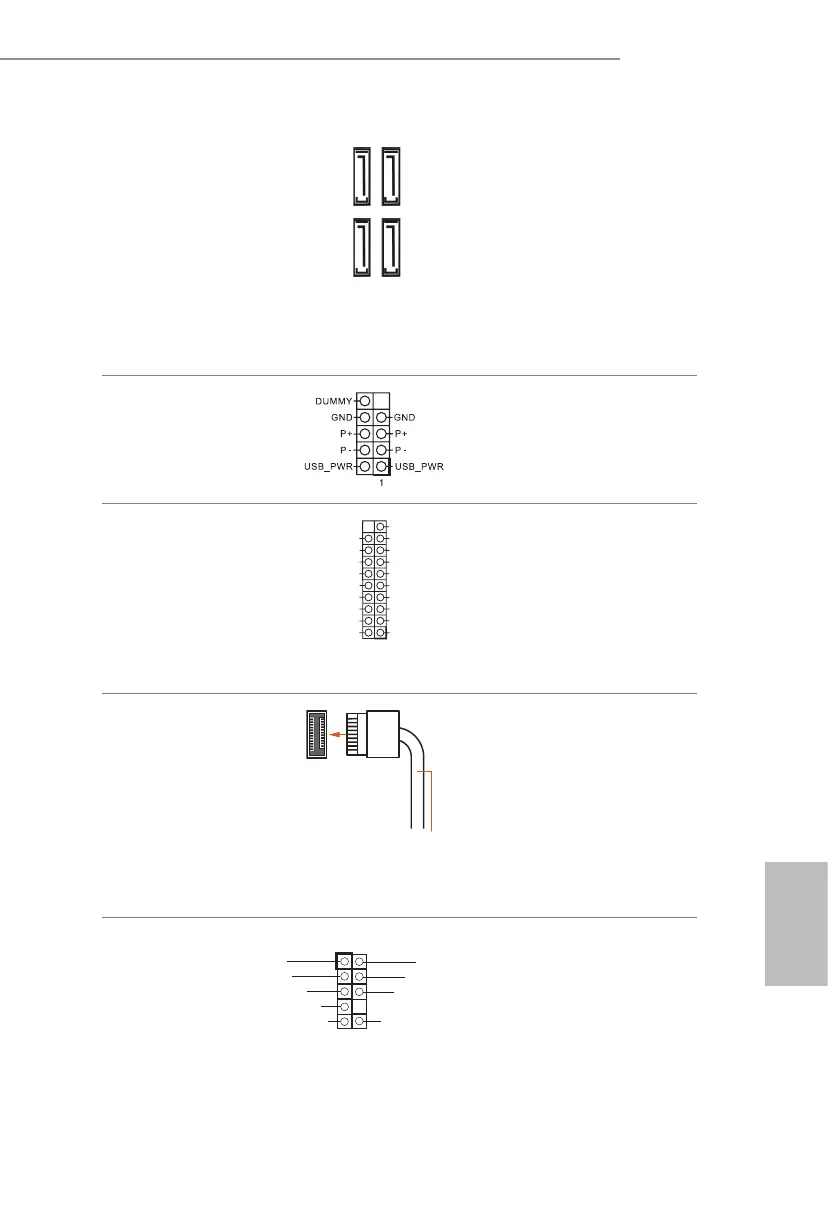

Connecteurs Serial ATA3
(SATA3_0:
voir p.1, No. 11)
(SATA3_1:
voir p.1, No. 10)
(SATA3_2:
voir p.1, No. 13)
(SATA3_3:
voir p.1, No. 12)
SATA3_3
SATA3_2
SATA3_1
SATA3_0
Ces quatre connecteurs SATA3
sont compatibles avec les câbles de
données SATA pour les appareils
de stockage internes avec un taux
de transfert maximal de 6,0 Go/s.
* Si M2_1 est occupé par un
périphérique M.2 type SATA,
SATA3_0 est désactivé.
Embase USB 2.0
(USB_3_4 à 9 broches)
(voir p.1, No. 15)
Cette carte mère comprend un
connecteur USB2.0. Cette embase
USB 2.0 peut prendre en charge
deux ports.
Embase USB 3.2 Gen1
(USB3_3_4 à 19 broches)
(voir p.1, No. 9)
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
Cette carte mère comprend un
connecteur. Cette embase USB 3.2
Gen1 peut prendre en charge deux
ports.
Embase USB 3.2 Gen1
Type C sur panneau avant
(F_USB31_TC_1 à
20 broches)
(voir p.1, No. 8)
USB Type-C Cable
Cette carte mère comprend une
embase USB 3.2 Gen1 Type C sur
le panneau avant. Cette embase
sert à connecter un module USB
3.2 Gen1 pour des ports USB 3.2
Gen1 supplémentaires.
Embase audio du
panneau frontal
(HD_AUDIO1 à
9 broches)
(voir p.1, No. 18)
Cette embase sert au branchement
des appareils audio au panneau
audio frontal.
J_SENS
E
OUT2_L
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
