43
ASRock E35LM1 R2.0 Motherboard
Italiano

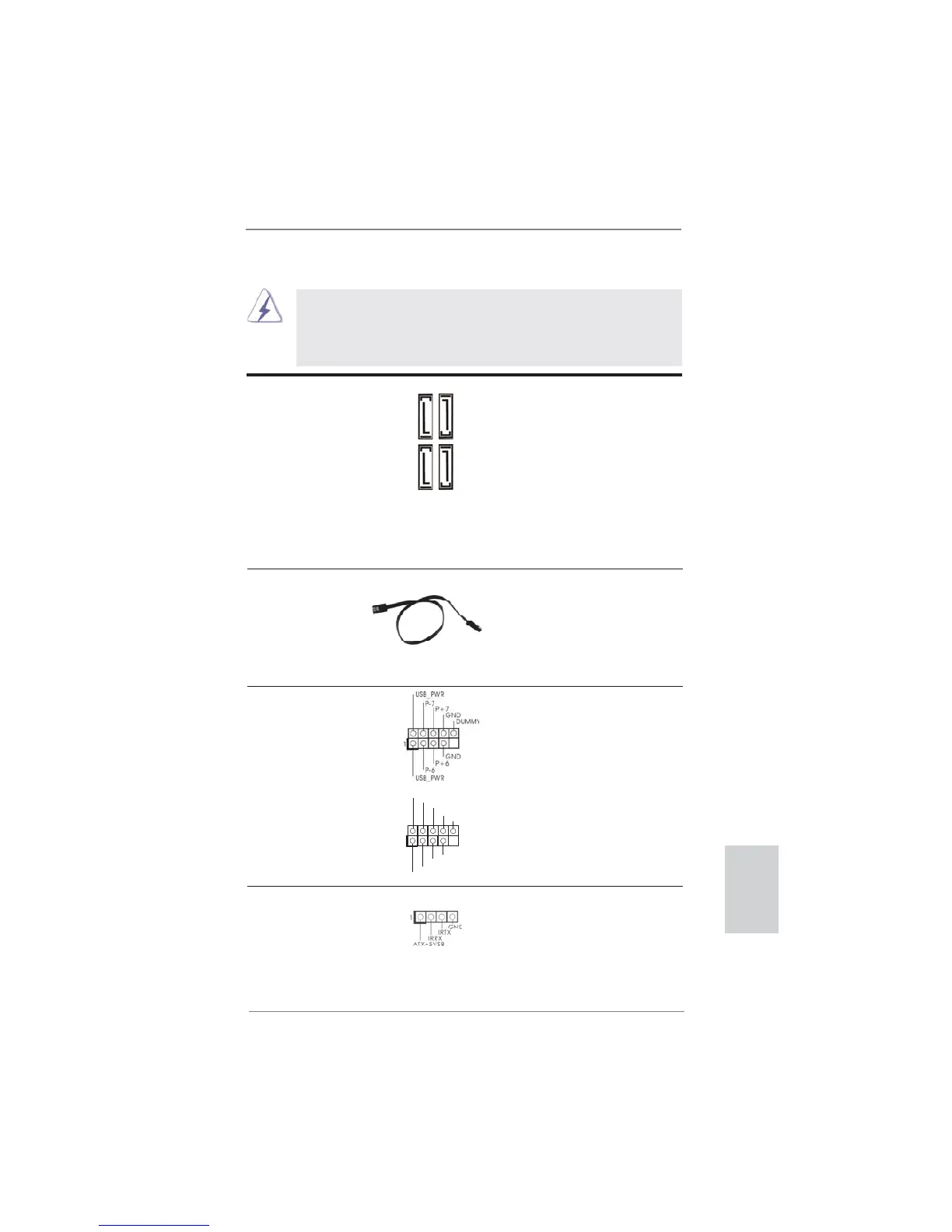

1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Connettori Serial ATA3 Questi quattro connettori Serial
(SATA3_1: vedi p.2 Nr. 12)
ATA3 (SATA3) supportano cavi
(SATA3_2: vedi p.2 Nr. 10)
dati SATA per dispositivi di
(SATA3_3: vedi p.2 Nr. 11)
immagazzinamento interni.
(SATA3_4: vedi p.2 Nr. 9)
ATA3 (SATA3) supportano cavi
SATA per dispositivi di memoria
interni. L’interfaccia SATA3
attuale permette velocità di
trasferimento dati no a
6.0 Gb/s.
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale)
di dati SATA può essere
collegata al disco rigido SATA /
SATAII / SATA3 o al connettore
di SATAII / SATA3 su questa
cartolina base.
SATA3_4
SATA3_2
SATA3_3
SATA3_1
Collettore USB 2.0 Oltre alle quattro porte USB 2.0
(9-pin USB6_7)
prede nite nel pannello I/O, la
(vedi p.2 Nr. 20)
scheda madre dispone di
due intestazioni USB 2.0.
Ciascuna intestazione USB 2.0
supporta due porte USB 2.0.
(9-pin USB8_9)
(vedi p.2 Nr. 19)
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
Connettore modulo infrarosso consumer Questo connettore può essere
(4-pin CIR1)
utilizzato per collegare
(vedi p.2 Nr. 18)
ricevitore remoto.
