ASROCK E35LM1 R2.0 Quick Installation Guide

87
ASRock E35LM1 R2.0 Motherboard
簡體中文

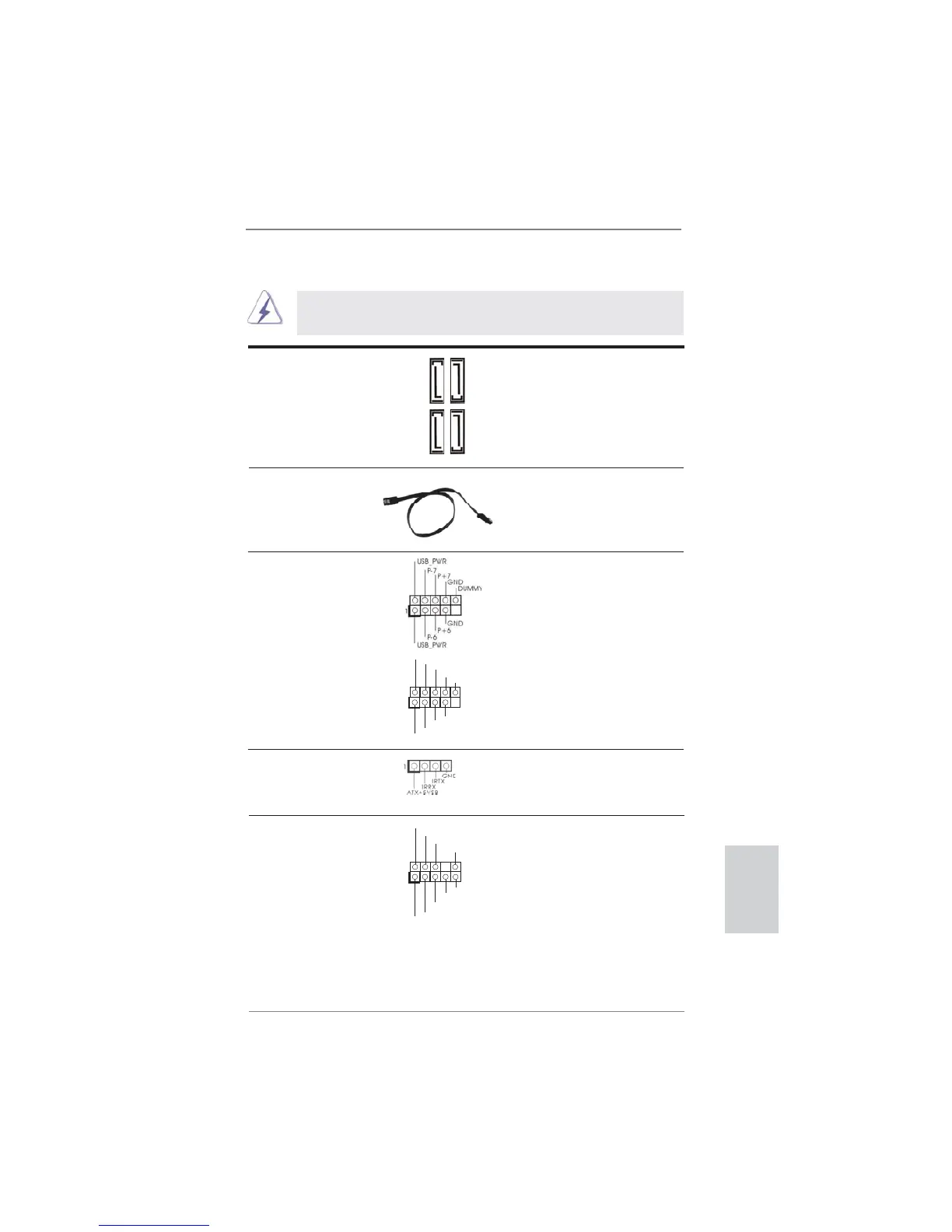

Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATAII/SATA3 硬
(選配)
盤或者主板上的 SATAII/
SATA3 接口。
Serial ATA3 接口 這裡有四組 Serial ATA3
(SATA3_1: 見第 2 頁第 12 項 )
(SATA3) 接口支持 Serial
(SATA3_2: 見第 2 頁第 10 項 )
(SATA) 數據線作為內部儲存
(SATA3_3: 見第 2 頁第 11 項 )
設置。目前 SATA3 界面理論
(SATA3_4: 見第 2 頁第9項)
上可提供高達 6.0Gb/s 的數
據傳輸速率。
1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
USB 2.0 擴展接頭 除了位於 I/O 面板的四個默
(9 針 USB6_7)
認 USB 2.0 接口之外，這款
(見第2頁第20項)
主板有兩組 USB 2.0 接針。
這組 USB 2.0 接針可以支持
兩個 USB 2.0 接口。
(9 針 USB8_9)
(見第2頁第19項)
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
前置音頻面板接頭 可以方便連接音頻設備。
(9 針 HD_AUDIO1)
(見第2頁第21項)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
SATA3_4
SATA3_2
SATA3_3
SATA3_1
消費類紅外線模塊接頭 此接口可以連接遙控接收器。
(4 針 CIR1)
(見第2頁第18項)
