ASROCK E35LM1 R2.0 Quick Installation Guide

89
ASRock E35LM1 R2.0 Motherboard
簡體中文

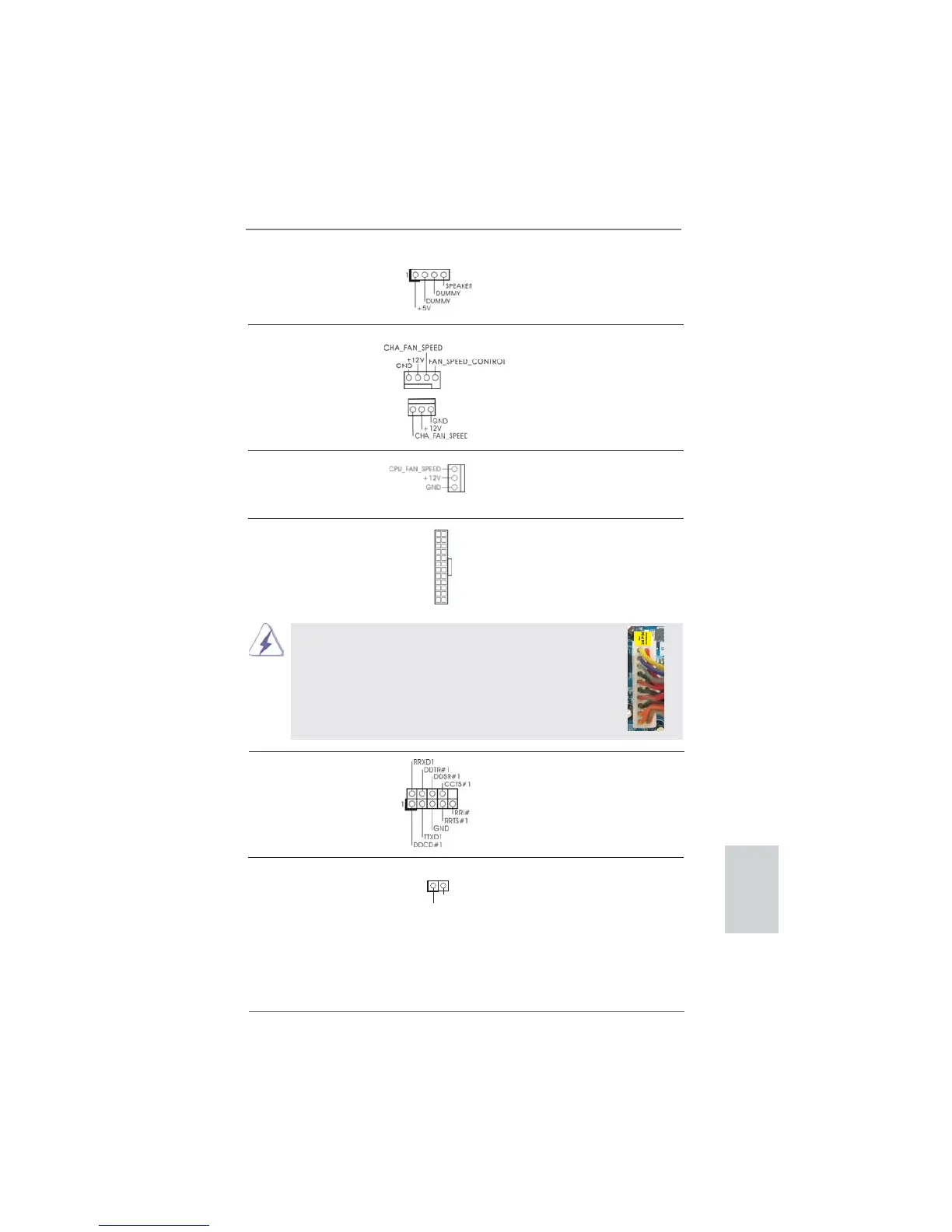

機箱風扇接頭 請將風扇連接線接到這個
(4 針 CHA_FAN1)
接頭，並讓黑線與接地的針腳
(見第2頁第2項)
相接。
(3 針 CHA_FAN2)
(見第2頁第16項)
CPU 風扇接頭 請將 CPU 風扇連接線接到這個
(3 針 CPU_FAN1)
接頭，並讓黑線與接地的針腳
(見第2頁第1項)
相接。
ATX 電源接頭 請將 ATX 電源供應器連接到這
(24 針 ATXPWR1)
個接頭。
(見第2頁第7項)
12
1
24
13
雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用
傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著
Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
12
1
24
13
串行接口連接器 這個 COM1 端口支持一個串行
(9 針 COM1)
接口的外設。
(見第2頁第22項)
1
Signal
GND
機箱開啟警告功能接針 本主板支持機箱開啟偵測功
(2 針 CI1)
能 , 可偵測機箱蓋是否被移動
(見第2頁第14項)
。此功能需機箱具備機箱開
啟偵測設計。
機箱喇叭接頭 請將機箱喇叭連接到這個接頭。
(4 針 SPEAKER1)
(見第2頁第15項)
