ASROCK Fatal1ty 970 Performance/3.1 Series - Page 47

43
Français
Fatal1ty 970 Performance/3.1 Series

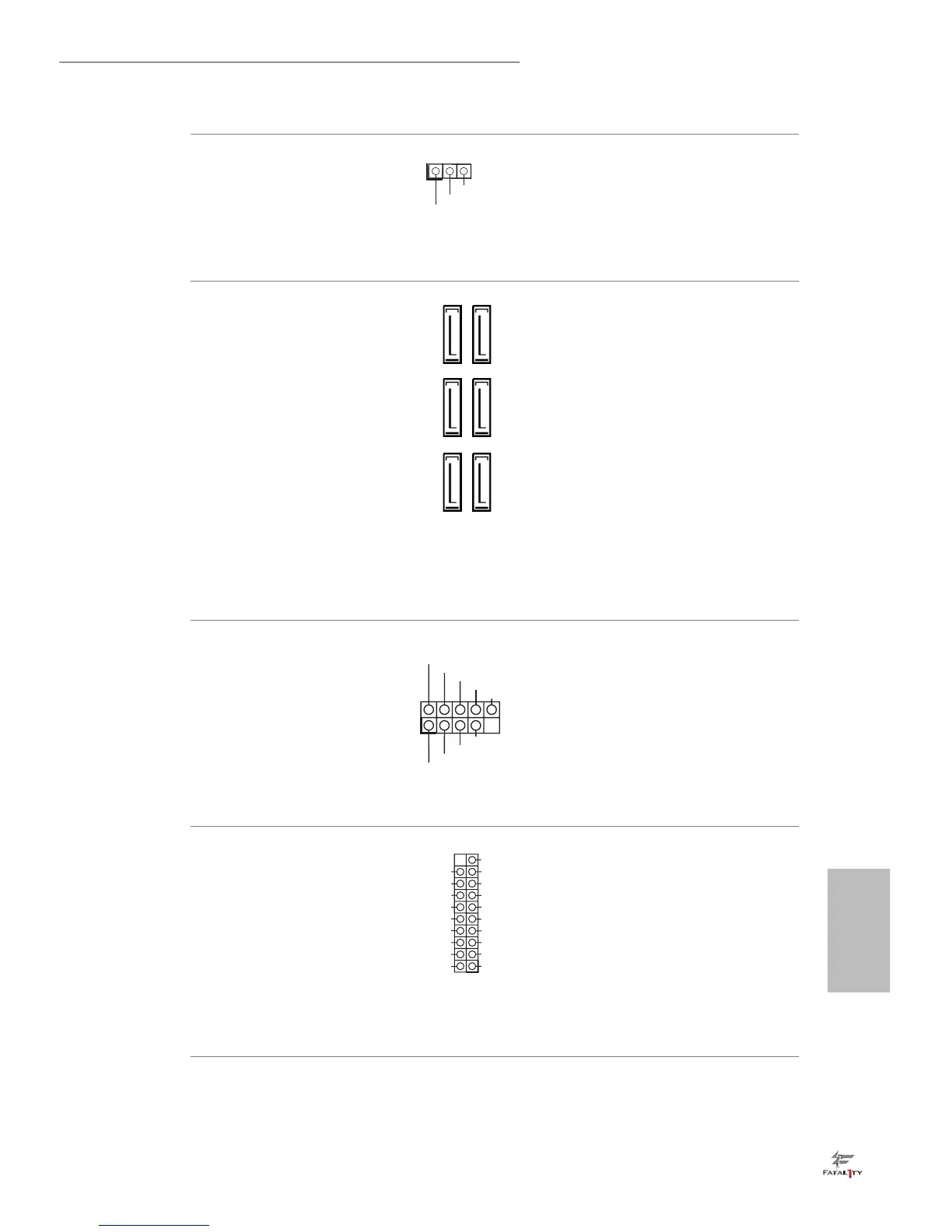

Embase LED
d’alimentation
(PLED1 à 3 broches)
(voir p.1, No. 21)
Veuillez brancher le
LED d’alimentation du
châssis sur cette embase
pour indiquer l’état
d’alimentation du système.
Connecteurs Serial ATA3
(SATA3_0:
(voir p.1, No. 10)
(SATA3_1:
(voir p.1, No. 15)
(SATA3_2:
(voir p.1, No. 11)
(SATA3_3:
voir p.1, No. 14)
(SATA3_4:
voir p.1, No. 12)
(SATA3_5:
voir p.1, No. 13)
Ces six connecteurs SATA3
sont compatibles avec les
câbles de données SATA
pour les appareils de
stockage internes avec un
taux de transfert maximal
de 6,0 Go/s.
Embases USB 2.0
(USB_4_5 à 9 broches)
(voir p.1, No. 25)
(USB_6_7 à 9 broches)
(voir p.1, No. 23)
(USB_8_9 à 9 broches)
(voir p.1, No. 24)
En plus des quatre ports
USB 2.0 sur le panneau E/
S, cette carte mère est dotée
de trois embases. Chaque
embase USB 2.0 peut
prendre en charge deux
ports.
Embases USB 3.0
(USB3_5_6 à 19 broches)
(voir p.1, No. 9)
En plus des quatre ports
USB 3.0 sur le panneau E/
S, cette carte mère est dotée
d'une embase et d'un port.
Chaque embase USB 3.0
peut prendre en charge
deux ports.
1
PLED+
PLED+
PLED-
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_4SATA3_0 SATA3_2
SATA3_1 SATA3_3 SATA3_5
