ASROCK Fatal1ty 970 Performance/3.1 Series Manual

46
Français
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1

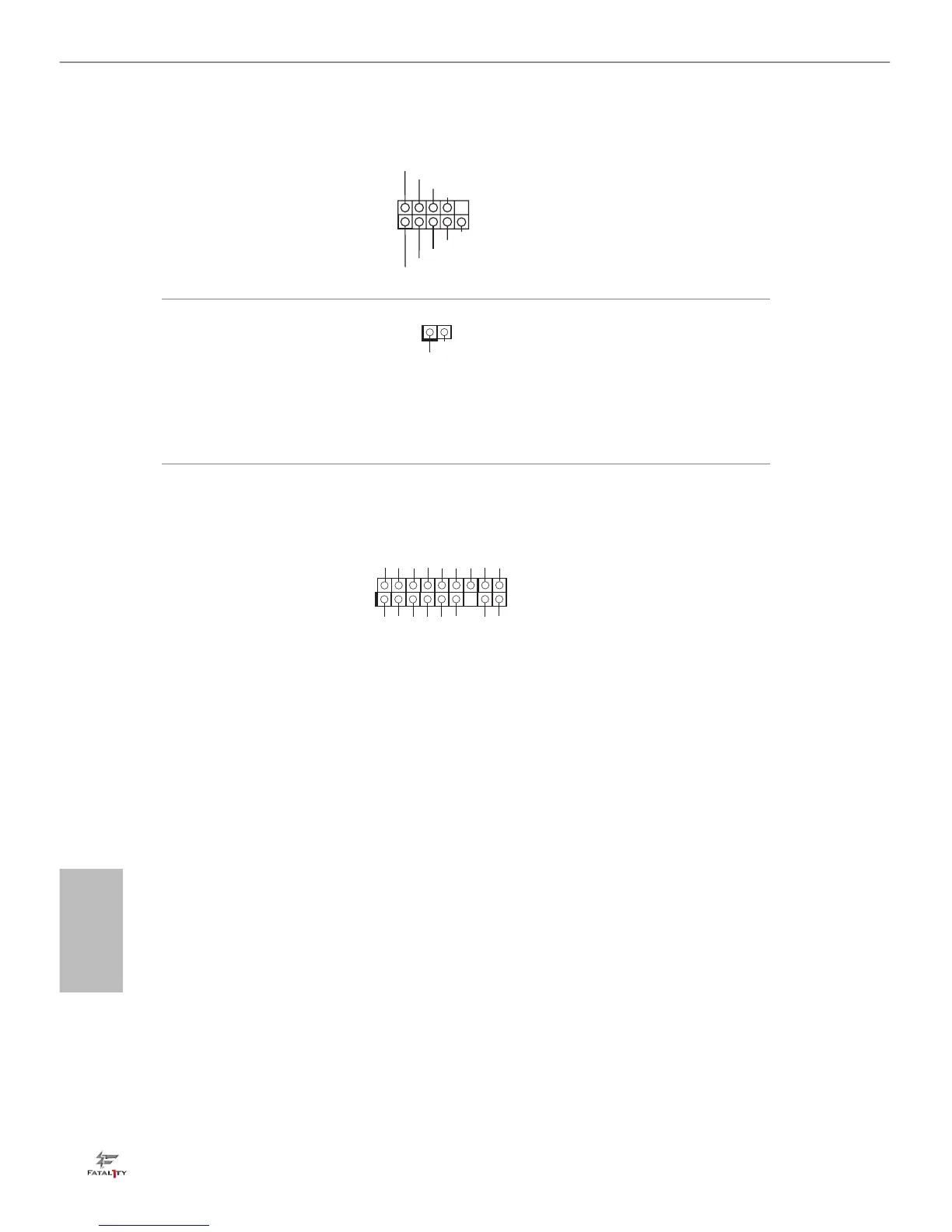

Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 27)
Cette embase COM1 prend
en charge un module de
port série.
Connecteur sortie SPDIF
(SPDIF_OUT1 à 2
broches)
(voir p.1, No. 28)
Veuillez brancher le
connecteur SPDIF_OUT
d’une carte VGA HDMI sur
cette embase à l’aide d’un
câble.
Embase TPM
(TPMS1 à 17 broches)
(voir p.1, No. 22)
Ce connecteur prend en
charge un module TPM
(Trusted Platform Module
– Module de plateforme
sécurisée), qui permet de
sauvegarder clés, certicats
numériques, mots de passe
et données en toute sécurité.
Le système TPM permet
également de renforcer
la sécurité du réseau,
de protéger les identités
numériques et de préserver
l'intégrité de la plateforme.
SPDI FOUT
GND
1
1
GND SMB_DATA_MA IN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ#
GND
PCICLK
PCIRST#
LAD3
+3V
LAD0
+3VSB
GND
FRAME
SMB_CLK_MAI N

ASROCK Fatal1ty 970 Performance/3.1 Series Specifications

General

CPU Socket	AM3+
Chipset	AMD 970 + SB950
Memory Slots	4 x DDR3 DIMM
Max Memory	64GB
Storage Interface	6 x SATA3 6.0 Gb/s
Form Factor	ATX
Expansion Slots	2 x PCIe 2.0 x16, 2 x PCIe 2.0 x1
USB Ports	8 x USB 2.0
Audio	Realtek ALC1150
LAN	Gigabit LAN 10/100/1000 Mb/s (Realtek RTL8111GR)
