ASROCK Fatal1ty 970 Performance/3.1 Series Manual

56
Italiano

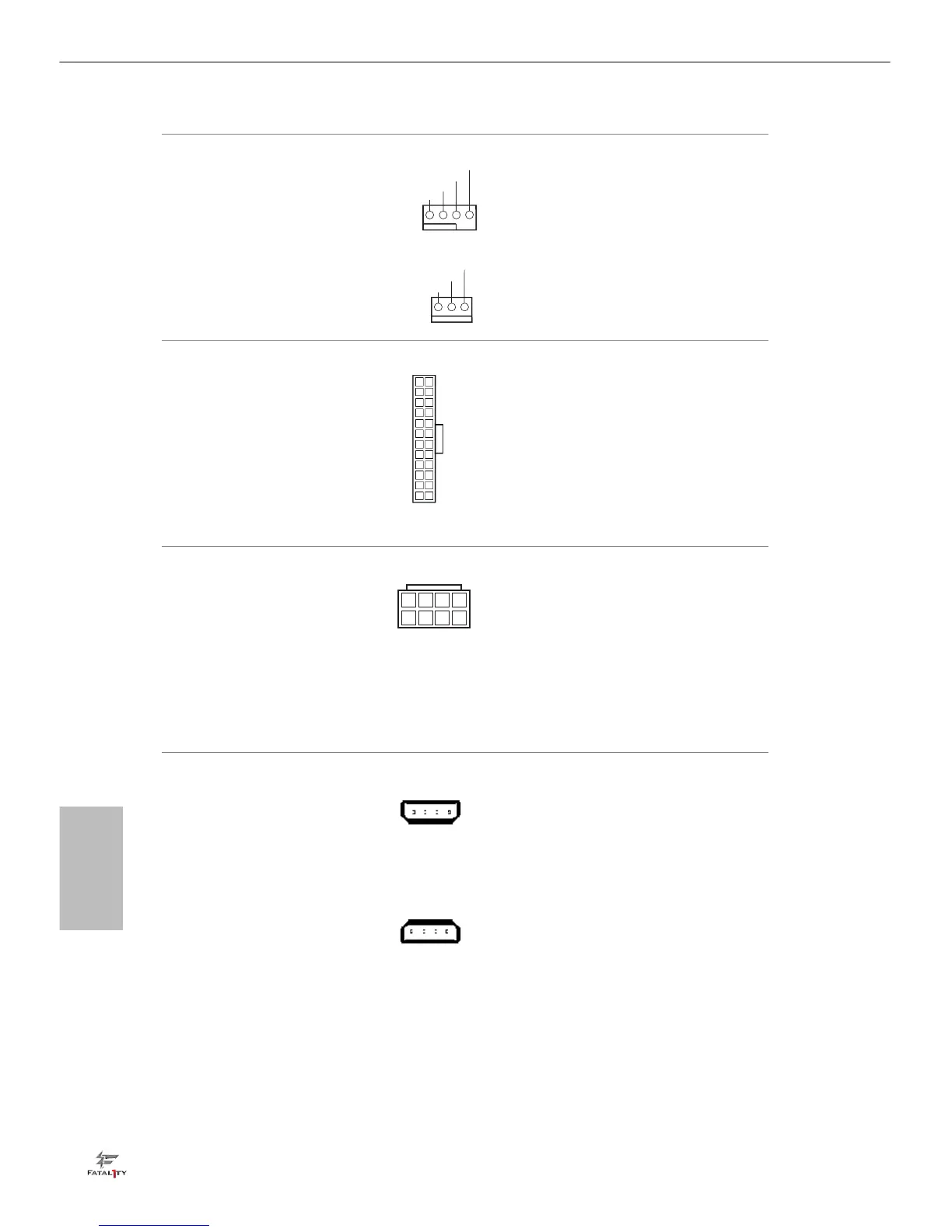

Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 4)
(CPU_FAN2 a 3 pin)
(vedere pag. 1, n. 3)
Questa scheda madre è
dotata di un connettore
per la ventola della CPU
(Ventola silenziosa) a 4 pin.
Se si decide di collegare una
ventola della CPU a 3 pin,
collegarla al pin 1-3.
Connettore di alimenta-
zione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 8)
Questa scheda madre è
dotata di un connettore
di alimentazione ATX a
24 pin. Per utilizzare un'ali-
mentazione ATX a 20 pin,
collegarla lungo il pin1 e il
pin 13.
Connettore di alimenta-
zione ATX da 12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)
Questa scheda madre è
dotata di un connettore di
alimentazione ATX da 12
V a 8 pin. Per utilizzare
un'alimentazione ATX a 4
pin, collegarla lungo il pin1
e il pin 5.
Connettore alimentazione
PCIe
(SLI/XFIRE_PWR1 4
pin)
(vedere pag. 1, n. 26)
(PCIE_PWR1 4 pin)
(vedere pag. 1, n. 29)
Collegare questo
connettore al connettore di
alimentazione di un disco
rigido quando le quattro
schede grache sono
installate su questa scheda
madre.
12
1
24
13
4 1
8 5
GND
FAN_VOLTAGE
FAN_SPE ED
FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
1 2 3 4

ASROCK Fatal1ty 970 Performance/3.1 Series Specifications

General

CPU Socket	AM3+
Chipset	AMD 970 + SB950
Memory Slots	4 x DDR3 DIMM
Max Memory	64GB
Storage Interface	6 x SATA3 6.0 Gb/s
Form Factor	ATX
Expansion Slots	2 x PCIe 2.0 x16, 2 x PCIe 2.0 x1
USB Ports	8 x USB 2.0
Audio	Realtek ALC1150
LAN	Gigabit LAN 10/100/1000 Mb/s (Realtek RTL8111GR)
