Español
Fatal1ty 970 Performance/3.1 Series

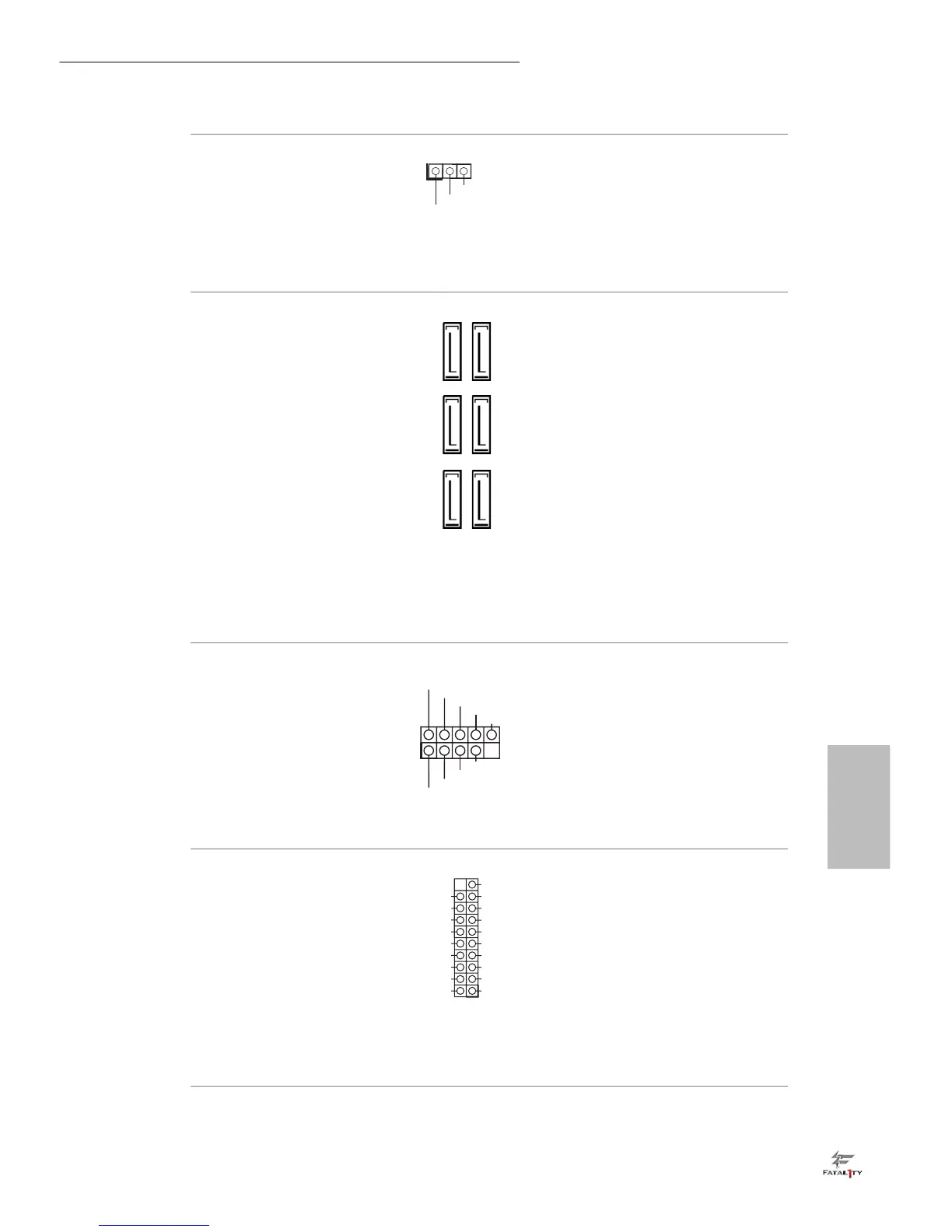

Cabezal de indicador LED
de alimentación
(PLED1 de 3 pines)
(consulte la pág.1, N.º 21)
Conecte el indicador LED
de alimentación del chasis
a este cabezal para
indicar
el estado de alimentación
del sistema.
Conectores Serie ATA3
(SATA3_0:
consulte la pág.1, N.º 10)
(SATA3_1:
consulte la pág.1, N.º 15)
(SATA3_2:
consulte la pág.1, N.º 11)
(SATA3_3:
consulte la pág.1, N.º 14)
(SATA3_4:
consulte la pág.1, N.º 12)
(SATA3_5:
consulte la pág.1, N.º 13)
Estos seis conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
Cabezales USB 2.0
(USB_4_5 de 9 pines)
(consulte la pág.1, N.º 25)
(USB_6_7 de 9 pines)
(consulte la pág.1, N.º 23)
(USB_8_9 de 9 pines)
(consulte la pág.1, N.º 24)
Además de cuatro puertos
USB 2.0 en el panel I/O,
esta placa base contiene
tres cabezales. Cada
cabezal USB 2.0 admite
dos puertos.
Cabezales USB 3.0
(USB3_5_6 de 19 pines)
(consulte la pág.1, N.º 9)
Además de cuatro puertos
USB 3.0 en el panel de E/S,
esta placa base cuenta con
una base de conexiones y
un puerto. Cada cabezal
USB 3.0 admite dos puer-
tos.
1
PLED+
PLED+
PLED-
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
SATA3_4SATA3_0 SATA3_2
SATA3_1 SATA3_3 SATA3_5
