ASROCK Fatal1ty 990FX Killer Quick Installation Guide

57
Italiano
Serie Fatal1ty 990FX Killer

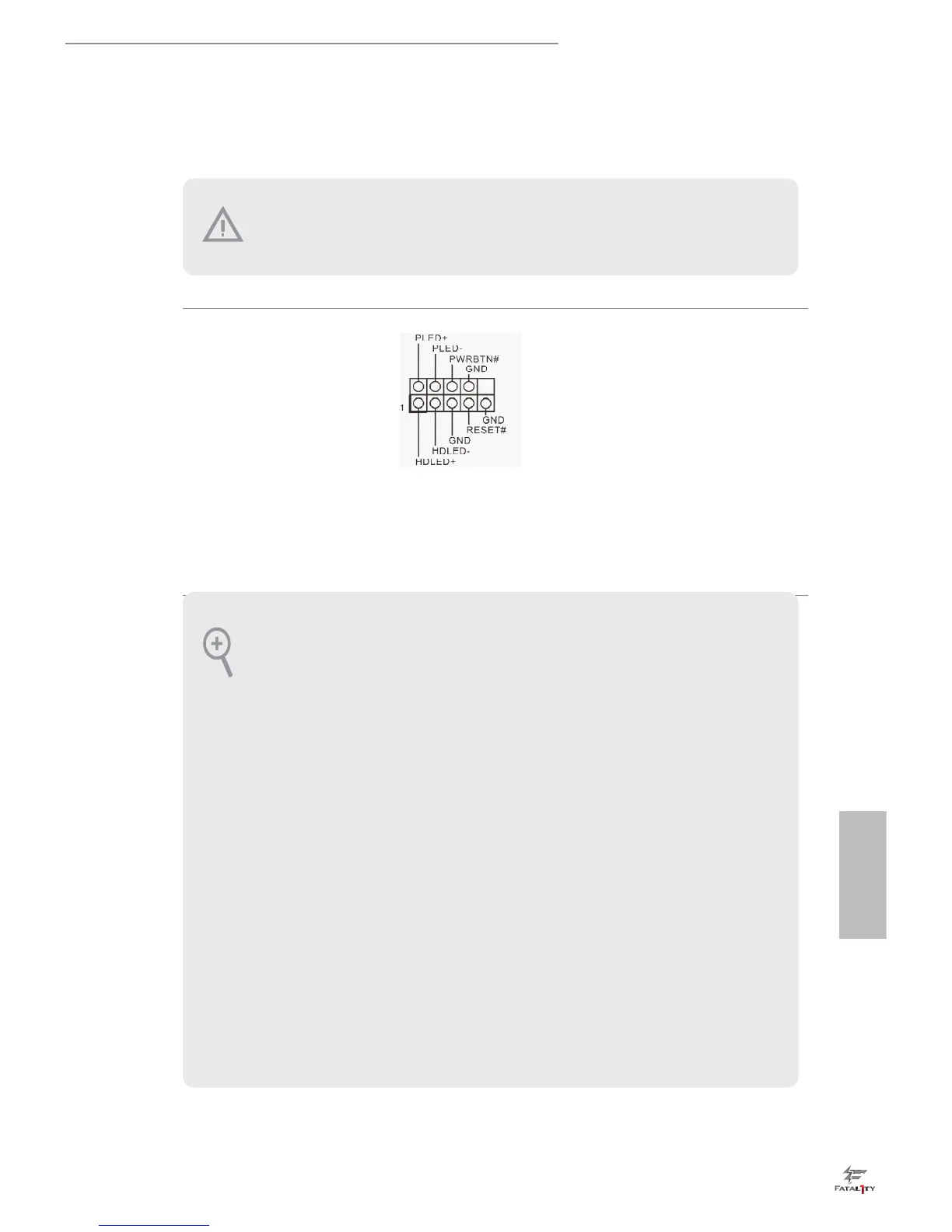

1.4 Header e connettori sulla scheda
Header sul pannello del
sistema
(PANEL1 a 9 pin)
(vedere pag. 1, n. 20)
Collegare l'interruttore
dell'alimentazione, l'inter-
ruttore di reset e l'indica-
tore dello stato del sistema
sullo chassis su questo
header secondo la seguente
assegnazione dei pin.
Annotare i pin positivi e
negativi prima di collegare
i cavi.
PWRBTN (interruttore alimentazione):
collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È
possibile congurare il modo in cui spegnere il sistema utilizzando l'interruttore
dell'alimentazione.
RESET (interruttore di reset):
collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere
l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad
eseguire un normale riavvio.
PLED (LED alimentazione del sistema):
collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis.
Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare
quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il
sistema si trova nello stato di sospensione S4 o quando è spento (S5).
HDLED (LED di attività disco rigido):
collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è
acceso quando il disco rigido sta leggendo o scrivendo dati.
Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo
di pannello anteriore è composto principalmente da interruttore di alimentazione,
interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante,
ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header,
accertarsi che le assegnazioni del lo e le assegnazioni del pin corrispondano corretta-
mente.
Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci
del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su
header e connettori provocherà danni permanenti alla scheda madre.
