Série Fatal1ty H87 Performance

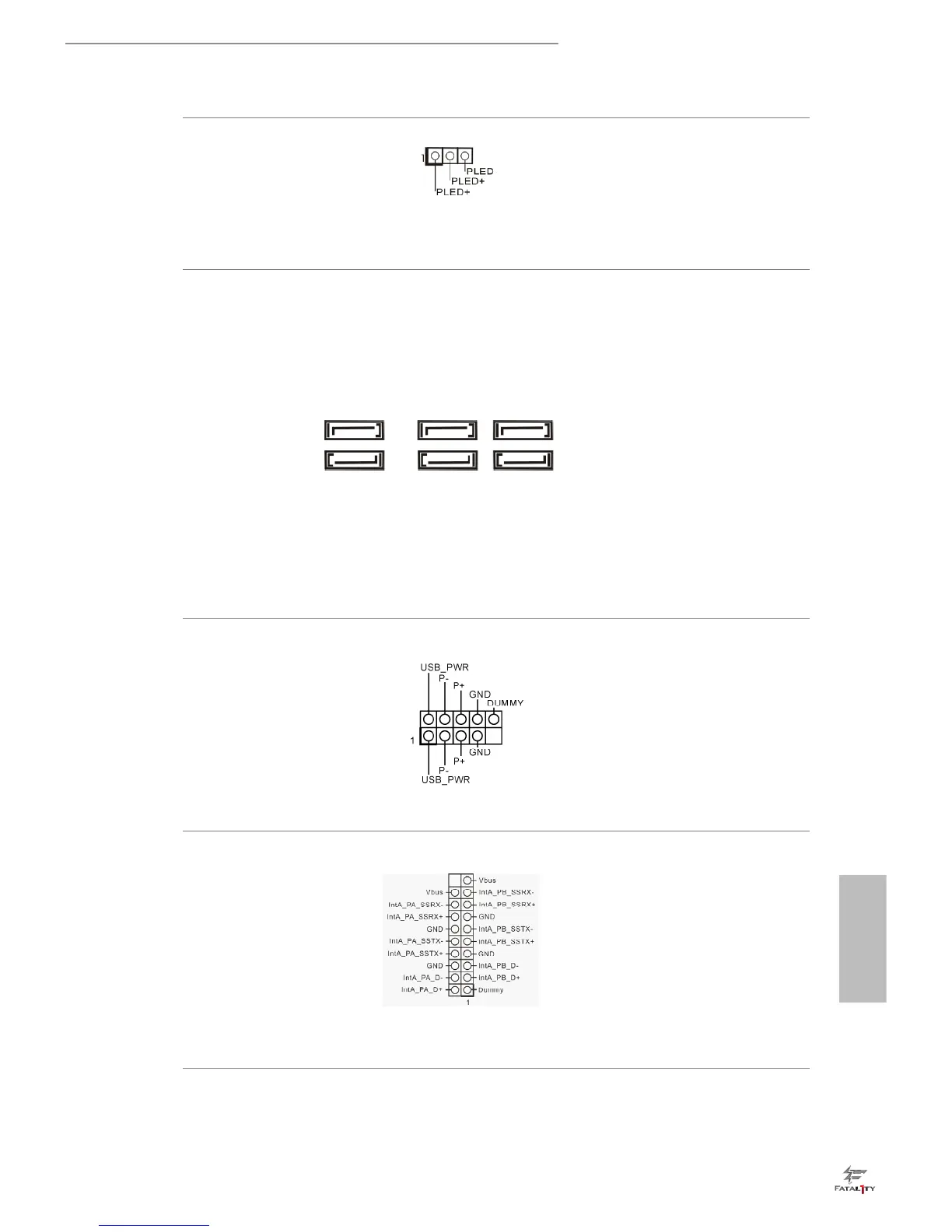

Embase LED
d’alimentation
(PLED1 à 3 broches)
(voir p.1, No. 9)
Veuillez brancher le
LED d’alimentation du
châssis sur cette embase
pour indiquer l’état
d’alimentation du système.
Connecteurs Serial ATA3
(SATA3_0:
voir p. 1, No. 12)
(SATA3_1:
(voir p.1, No. 13)
(SATA3_2:
(voir p.1, No. 15)
(SATA3_3:
voir p.1, No. 14)
(SATA3_4:
voir p.1, No. 19)
(SATA3_5:
voir p.1, No. 18)
Ces six connecteurs SATA3
sont compatibles avec les
câbles de données SATA
pour les appareils de
stockage internes avec un
taux de transfert maximal
de 6,0 Go/s.
Embases USB 2.0
(USB4_5 à 9 broches)
(voir p.1, No. 20)
(USB6_7 à 9 broches)
(voir p.1, No. 21)
En plus des quatre ports
USB 2.0 sur le panneau E/
S, cette carte mère est dotée
de deux embases. Chaque
embase USB 2.0 peut
prendre en charge deux
ports.
Embases USB 3.0
(USB3_4_5 à 19 broches)
(voir p.1, No. 8)
En plus des quatre ports
USB 3.0 sur le panneau
E/S, cette carte mère
est dotée d’une embase
supplémentaire. Chaque
embase USB 3.0 peut
prendre en charge deux
ports.
SATA3_0SATA3_4 SATA3_2
SATA3_1SATA3_5 SATA3_3
