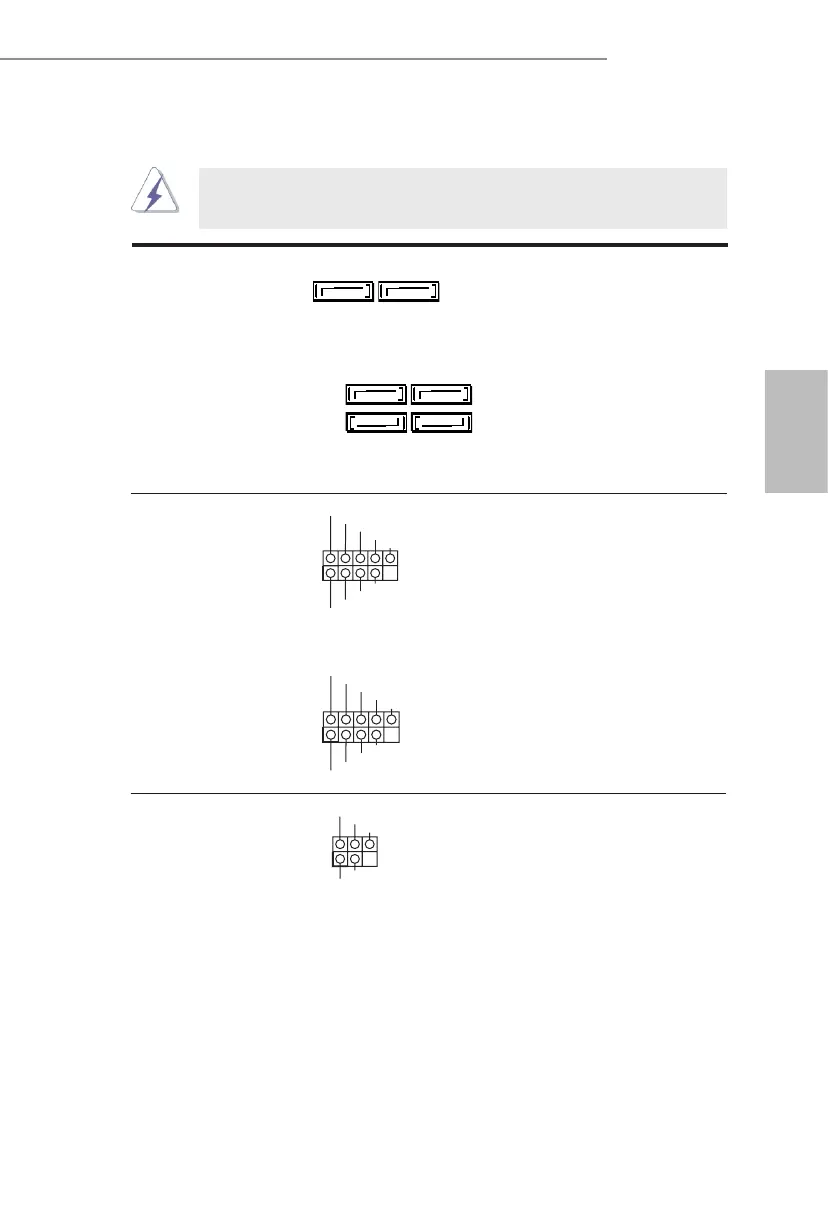

FM2A55 Pro+
Serial ATA2 接口 這裡有六組 Serial ATA2
(SATA_1: 見第 1 頁第7項)
(SATA2) 接口支持 Serial
(SATA_2: 見第 1 頁第6項)
(SATA) 數據線作為內部儲存
(SATA_3: 見第 1 頁第16項)
設置。目前 SATA2 界面理論
(SATA_4: 見第 1 頁第13項)
上可提供高達 3.0Gb/s 的數
(SATA_5: 見第 1 頁第15項)
據傳輸速率。
(SATA_6: 見第 1 頁第14項)
1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
USB 2.0 擴展接頭 除了位於 I/O 面板的六個默
(9 針 USB6_7)
認 USB 2.0 接口之外，這款
( 見第 1 頁第 18 項)
主板有兩組 USB 2.0 接針。
這組 USB 2.0 接針可以支持
兩個 USB 2.0 接口。
(9 針 USB8_9)
( 見第 1 頁第 17 項)
紅外線模塊接頭 這個接頭支持一個選配的無
(5 針 IR1)
線發送和接受紅外線的
( 見第 1 頁第 19 項)
模塊。
SATA_5 SATA_6
SATA_3 SATA_4
SATA_1 SATA_2
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
GND
IRRX
DUMMY
+5VSB
IRTX
1
