133
繁體中文
FM2A55 Pro+

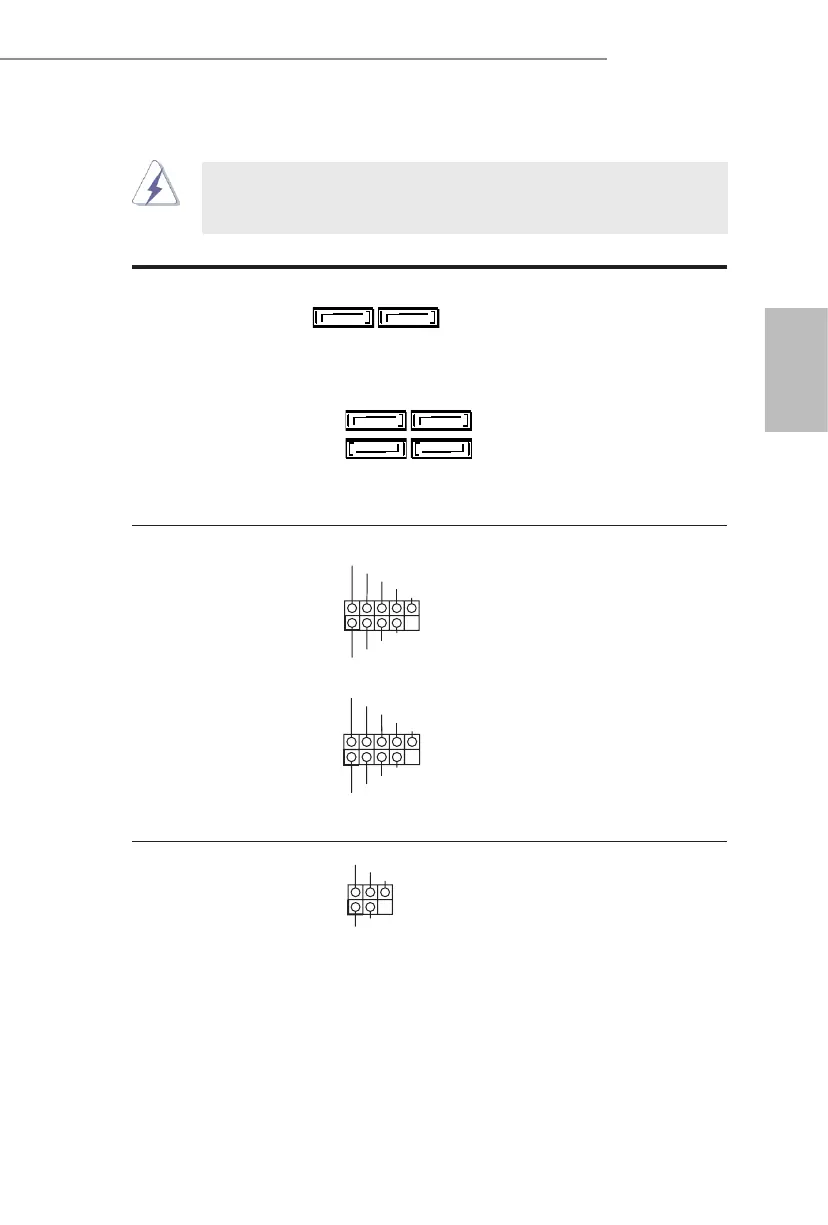

Serial ATA2 接口 這裡有六組 Serial ATA2
(SATA_1: 見第 1 頁第7項)
(SATA2) 接口支援 SATA 數據
(SATA_2: 見第 1 頁第6項)
線作為內部儲存設置。
(SATA_3: 見第 1 頁第16項)
目前 SATA2 界面理論上
(SATA_4: 見第 1 頁第13項)
可提供高達 3.0Gb/s 的數據
(SATA_5: 見第 1 頁第15項)
傳輸速率。
(SATA_6: 見第 1 頁第14項)
1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
接頭 圖示 說明
USB 2.0 擴充接頭 除了位於 I/O 面板的六個
(9 針 USB6_7)
USB 2.0 接口之外，這款
( 見第 1 頁第18項)
主機板有兩組 USB 2.0 接
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
(9 針 USB8_9)
( 見第 1 頁第17項)
紅外線模組接頭 這個接頭支援一個選配的模
(5 針 IR1)
組 , 可用來無線傳輸和接收紅
( 見第 1 頁第19項)
外線。
SATA_5 SATA_6
SATA_3 SATA_4
SATA_1 SATA_2
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
GND
IRRX
DUMMY
+5VSB
IRTX
1
