USB 2.0-Header Zusätzlich zu den sechs
(9-pol. USB6_7)
üblichen USB 2.0-Ports an den
(siehe S.1 - No. 18)
zwei USB 2.0-
Anschlussleisten am
(9-pol. USB8_9)
Motherboard. Pro USB 2.0-
(siehe S.1 - No. 17)
Anschlussleiste werden zwei
USB 2.0-Ports unterstützt.
Seriell-ATA2-Anschlüsse Diese sechs Serial ATA2-
(SATA_1: siehe S.1 - No. 7)
(SATA2-)Verbínder
(SATA_2: siehe S.1 - No. 6)
unterstützten SATA-Datenkabel
(SATA_3: siehe S.1 - No. 16)
für interne
(SATA_4: siehe S.1 - No. 13)
Massenspeichergeräte. Die
(SATA_5: siehe S.1 - No. 15)
aktuelle SATA2- Schnittstelle
(SATA_6: siehe S.1 - No. 14)
ermöglicht eine
Datenübertragungsrate bis
3,0 Gb/s.
1.4 Anschlüsse
Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen
auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die
Anschlüsse setzen, wird das Motherboard permanent beschädigt!

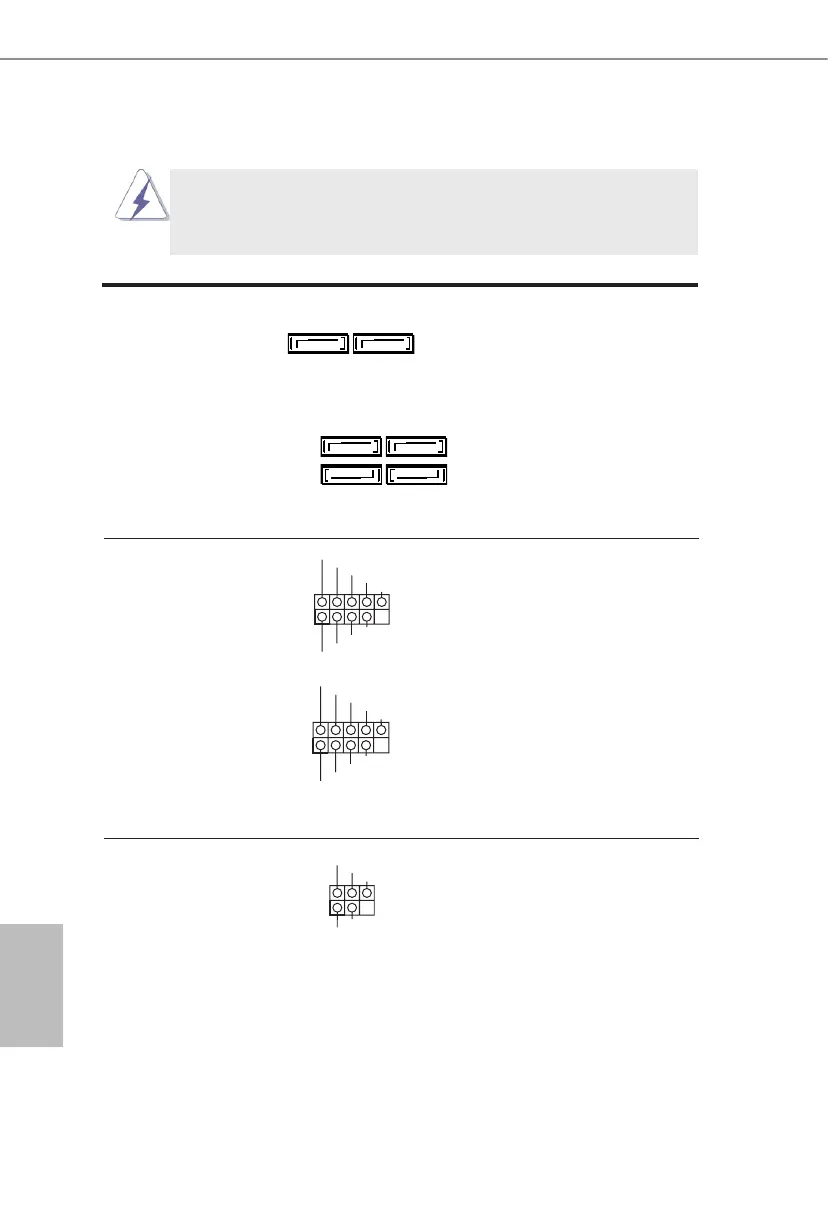

Anschluss Beschreibung
Infrarot-Modul-Header Dieser Header unterstützt ein
(5-pin IR1)
optionales, drahtloses Sende-
(siehe S.1 - No. 19)
und Empfangs-Infrarotmodul.
SATA_5 SATA_6
SATA_3 SATA_4
SATA_1 SATA_2
