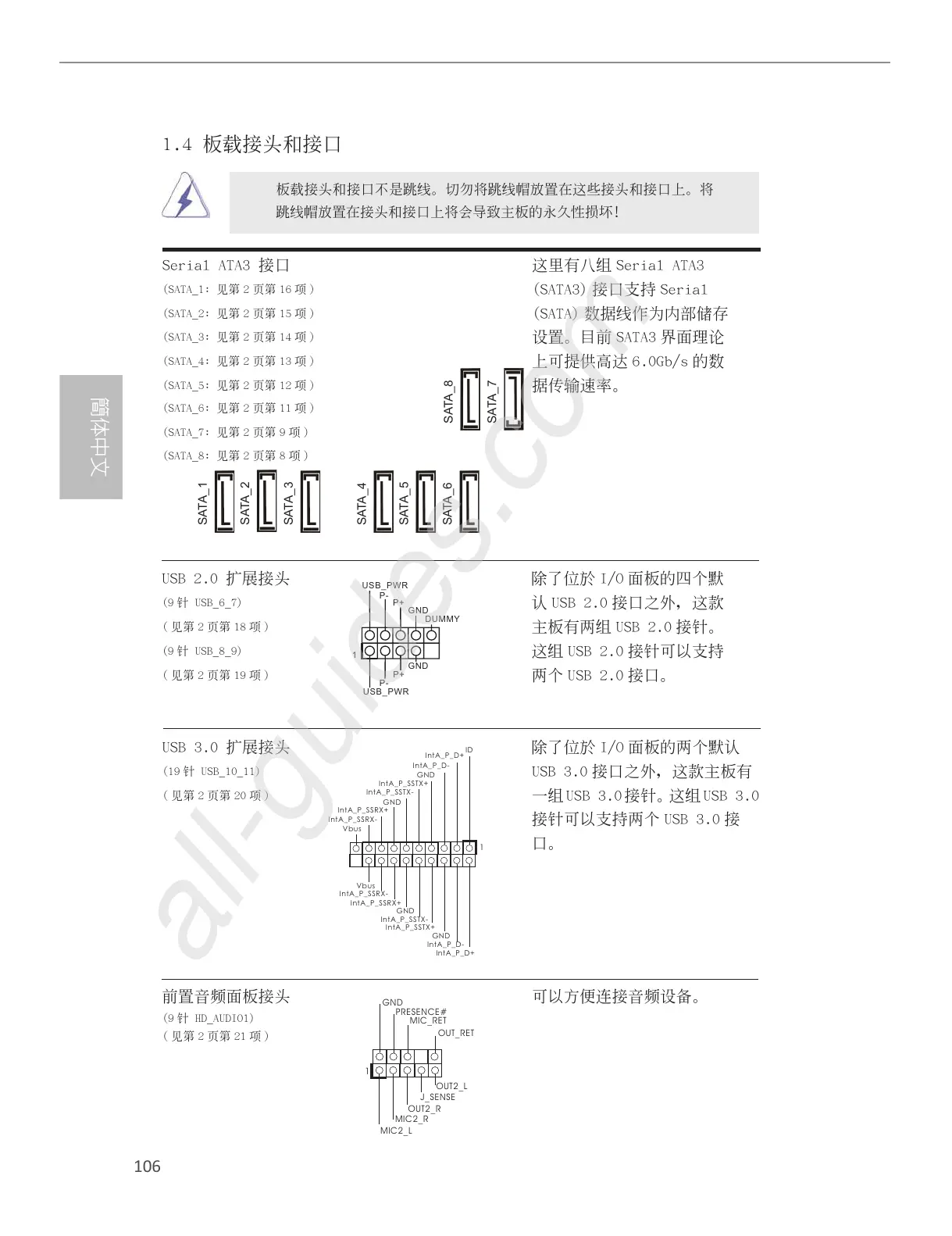

ASROCK FM2A88M Pro3+ - Page 106

106
簡体中文
Serial ATA3 接口 這裡有八組 Serial ATA3
(SATA_1: 見第 2 頁第 16 項 )
(SATA3) 接口支持 Serial
(SATA_2: 見第 2 頁第 15 項 )
(SATA) 數據線作為內部儲存
(SATA_3: 見第 2 頁第 14 項 )
設置。目前 SATA3 界面理論
(SATA_4: 見第 2 頁第 13 項 )
上可提供高達 6.0Gb/s 的數
(SATA_5: 見第 2 頁第 12 項 )
據傳輸速率。
(SATA_6: 見第 2 頁第 11 項 )
(SATA_7: 見第 2 頁第 9 項 )
(SATA_8: 見第 2 頁第 8 項 )
1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
USB 2.0 擴展接頭 除了位於 I/O 面板的四個默
(9 針 USB_6_7)
認 USB 2.0 接口之外，這款
( 見第 2 頁第 18 項 )
主板有兩組 USB 2.0 接針。
(9 針 USB_8_9)
這組 USB 2.0 接針可以支持
( 見第 2 頁第 19 項 )
兩個 USB 2.0 接口。
USB 3.0 擴展接頭 除了位於 I/O 面板的兩個默認
(19 針 USB_10_11)
USB 3.0 接口之外，這款主板有
( 見第 2 頁第 20 項 )
一組 USB 3.0 接針。這組 USB 3.0
接針可以支持兩個 USB 3.0 接
口。
前置音頻面板接頭 可以方便連接音頻設備。
(9 針 HD_AUDIO1)
( 見第 2 頁第 21 項 )
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
SATA_1
SATA_2
SATA_3
SATA_4
SATA_5
SATA_6
SATA_8
SATA_7
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
