ASROCK FM2A88M Pro3+ - Page 116

116
繁體中文
Serial ATA3 接口 這裡有八組 Serial ATA3
(SATA_1: 見第 2 頁第 16 項 )
(SATA3) 接口支援 SATA 數據
(SATA_2: 見第 2 頁第 15 項 )
線作為內部儲存設置。
(SATA_3: 見第 2 頁第 14 項 )
目前 SATA3 界面理論上
(SATA_4: 見第 2 頁第 13 項 )
可提供高達 6.0Gb/s 的數據
(SATA_5: 見第 2 頁第 12 項 )
傳輸速率。
(SATA_6: 見第 2 頁第 11 項 )
(SATA_7: 見第 2 頁第 9 項 )
(SATA_8: 見第 2 頁第 8 項 )

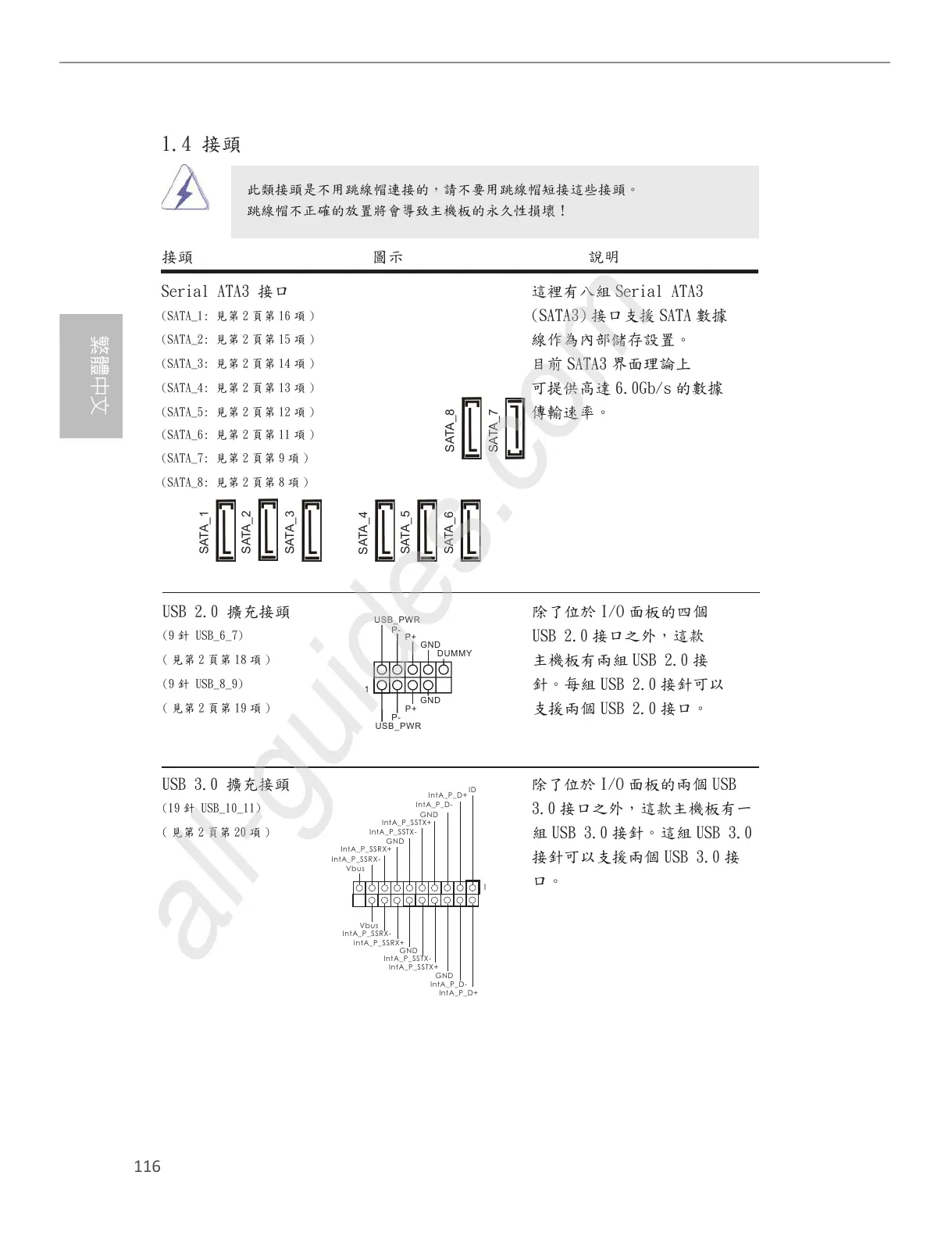

1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
接頭 圖示 說明
USB 2.0 擴充接頭 除了位於 I/O 面板的四個
(9 針 USB_6_7)
USB 2.0 接口之外，這款
( 見第 2 頁第 18 項 )
主機板有兩組 USB 2.0 接
(9 針 USB_8_9)
針。每組 USB 2.0 接針可以
( 見第 2 頁第 19 項 )
支援兩個 USB 2.0 接口。
USB 3.0 擴充接頭 除了位於 I/O 面板的兩個 USB
(19 針 USB_10_11)
3.0 接口之外，這款主機板有一
( 見第 2 頁第 20 項 )
組 USB 3.0 接針。這組 USB 3.0
接針可以支援兩個 USB 3.0 接
口。
SATA_1
SATA_2
SATA_3
SATA_4
SATA_5
SATA_6
SATA_8
SATA_7
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
