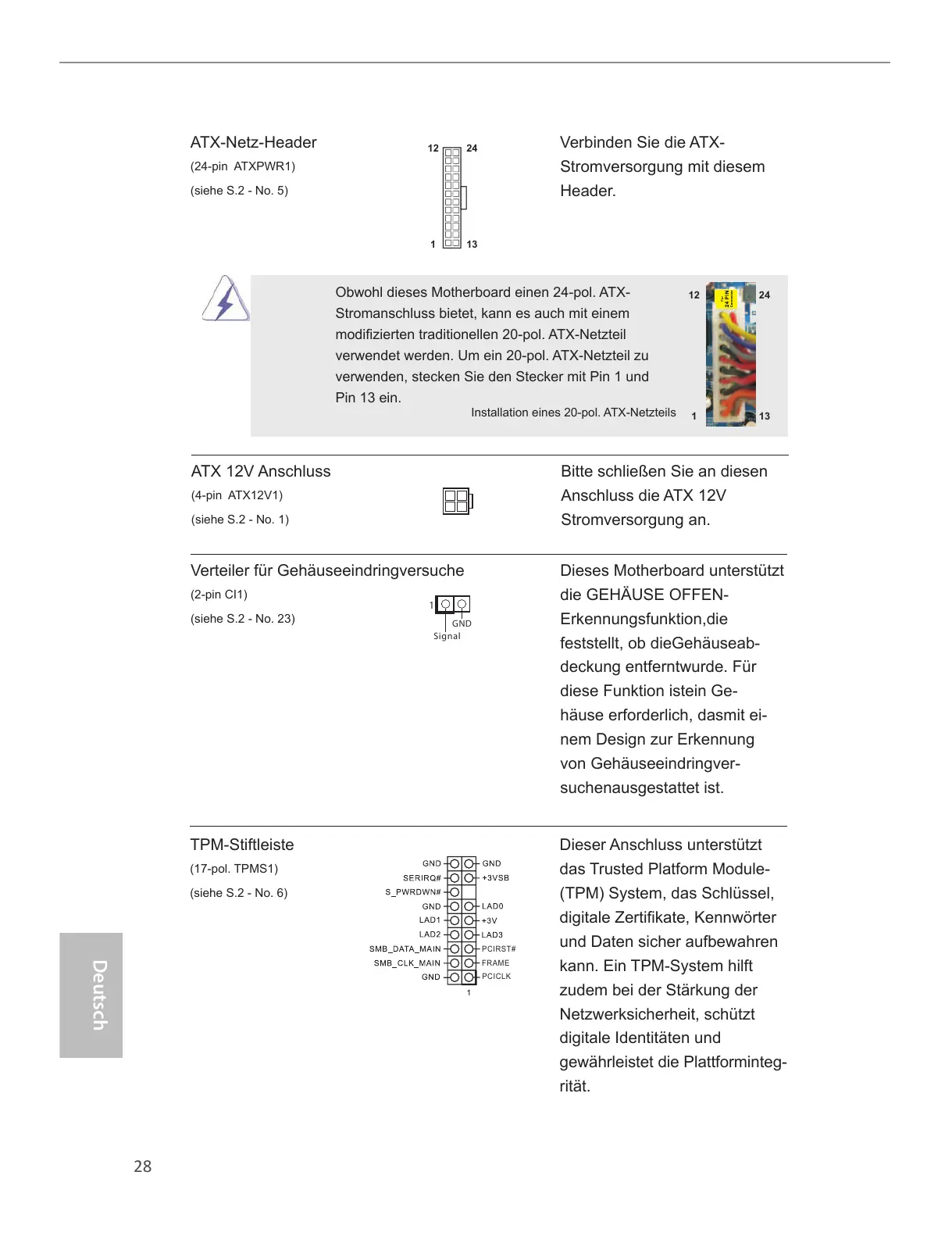

ATX-Netz-Header Verbinden Sie die ATX-
(24-pin ATXPWR1)
Stromversorgung mit diesem
(siehe S.2 - No. 5)
Header.
Installation eines 20-pol. ATX-Netzteils
Obwohl dieses Motherboard einen 24-pol. ATX-
Stromanschluss bietet, kann es auch mit einem
verwendet werden. Um ein 20-pol. ATX-Netzteil zu
verwenden, stecken Sie den Stecker mit Pin 1 und
Pin 13 ein.
12
1
24
13
12
1
24
13
ATX 12V Anschluss Bitte schließen Sie an diesen
(4-pin ATX12V1)
Anschluss die ATX 12V
(siehe S.2 - No. 1)
Stromversorgung an.
Verteiler für Gehäuseeindringversuche Dieses Motherboard unterstützt
(2-pin CI1)
die GEHÄUSE OFFEN-
(siehe S.2 - No. 23)
Erkennungsfunktion,die
feststellt, ob dieGehäuseab-
deckung entferntwurde. Für
diese Funktion istein Ge-
häuse erforderlich, dasmit ei-
nem Design zur Erkennung
von Gehäuseeindringver-
suchenausgestattet ist.
TPM-Stiftleiste Dieser Anschluss unterstützt
(17-pol. TPMS1)
das Trusted Platform Module-
(siehe S.2 - No. 6)
(TPM) System, das Schlüssel,
und Daten sicher aufbewahren
kann. Ein TPM-System hilft
zudem bei der Stärkung der
Netzwerksicherheit, schützt
digitale Identitäten und
gewährleistet die Plattforminteg-
rität.
1
Signal
GND
PCIRST#
FRAME
PCICLK
