Cabezal USB 2.0 Además de cuatro puertos
(9-pin USB_6_7)
USB 2.0 predeterminados en el
(vea p.2, N. 18)
panel de E/S, hay dos bases
(9-pin USB_8_9)
de conexiones USB 2.0 en
(vea p.2, N. 19)
esta placa base. Cada una de
estas bases de conexiones
admite dos puertos USB 2.0.
Conexiones de serie ATA3 Estas ocho conexiones de
(SATA_1: vea p.2, N. 16)
serie ATA3 (SATA3) admiten
(SATA_2: vea p.2, N. 15)
cables SATA para dispositivos
(SATA_3: vea p.2, N. 14)
de almacenamiento internos. La
(SATA_4: vea p.2, N. 13)
interfaz SATA3 actual permite
(SATA_5: vea p.2, N. 12)
una velocidad de transferencia
(SATA_6: vea p.2, N. 11)
de 6.0 Gb/s.
(SATA_7: vea p.2, N. 9)
(SATA_8: vea p.2, N. 8)

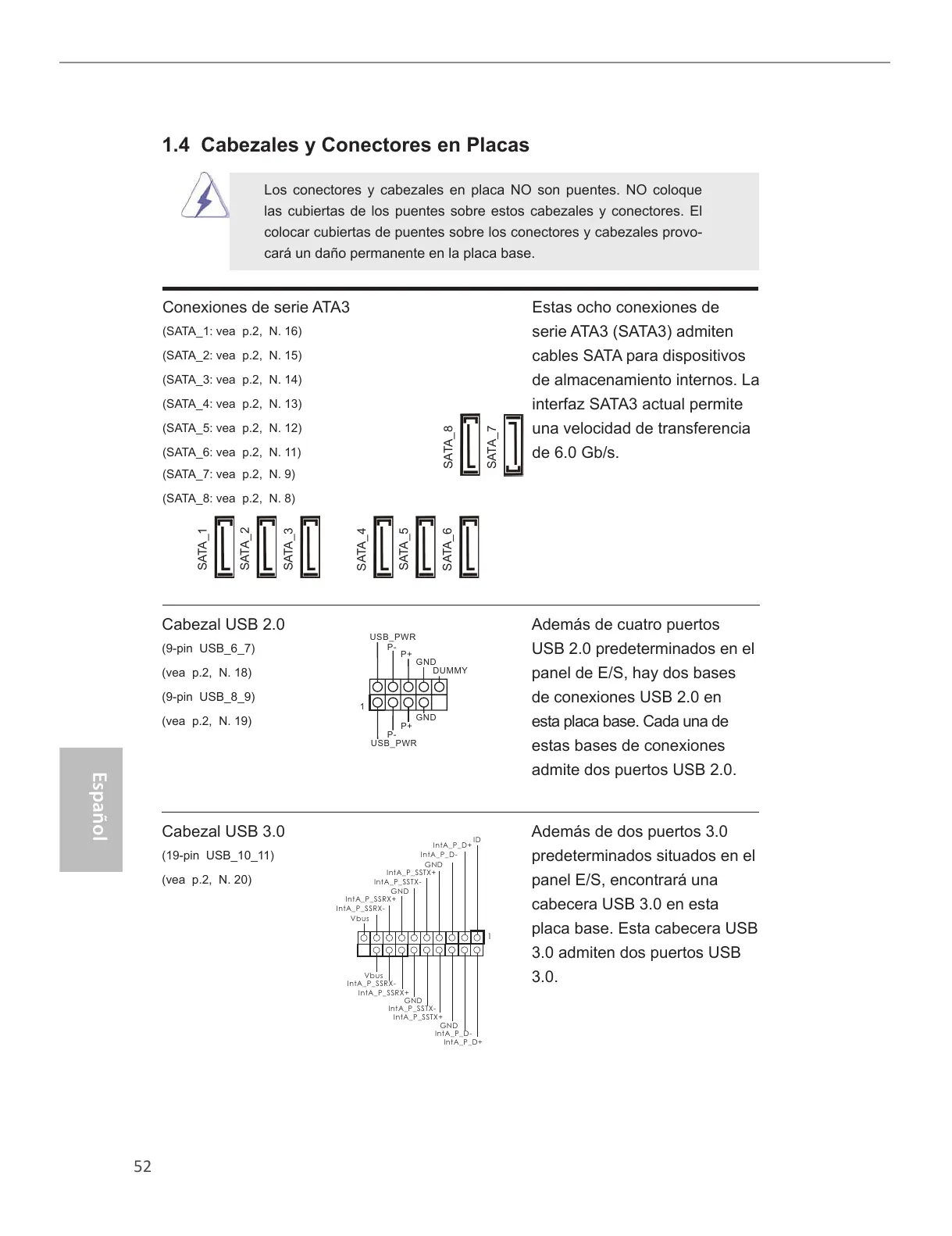

1.4 Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque
las cubiertas de los puentes sobre estos cabezales y conectores. El
colocar cubiertas de puentes sobre los conectores y cabezales provo-
cará un daño permanente en la placa base.
Cabezal USB 3.0 Además de dos puertos 3.0
(19-pin USB_10_11)
predeterminados situados en el
(vea p.2, N. 20)
panel E/S, encontrará una
cabecera USB 3.0 en esta
placa base. Esta cabecera USB
3.0 admiten dos puertos USB
3.0.
SATA_1
SATA_2
SATA_3
SATA_4
SATA_5
SATA_6
SATA_8
SATA_7
DUMMY
GND
GND
P+
P-
