97
日本語
FM2A88M Pro3+
USB 2.0 ヘッダ I/O パネルには、デフォルトの 4
(9 ピン USB_6_7)
つの USB 2.0 ポート以外に、この
ページ 2, アイテム 18 を参照
マザーボードに 2 つの USB 2.0
(9 ピン USB_8_9)
ヘッダが搭載されています。それ
ページ 2, アイテム 19 を参照
ぞれの USB 2.0 ヘッダは 2 つの
USB 2.0 ポートをサポートできま
す。

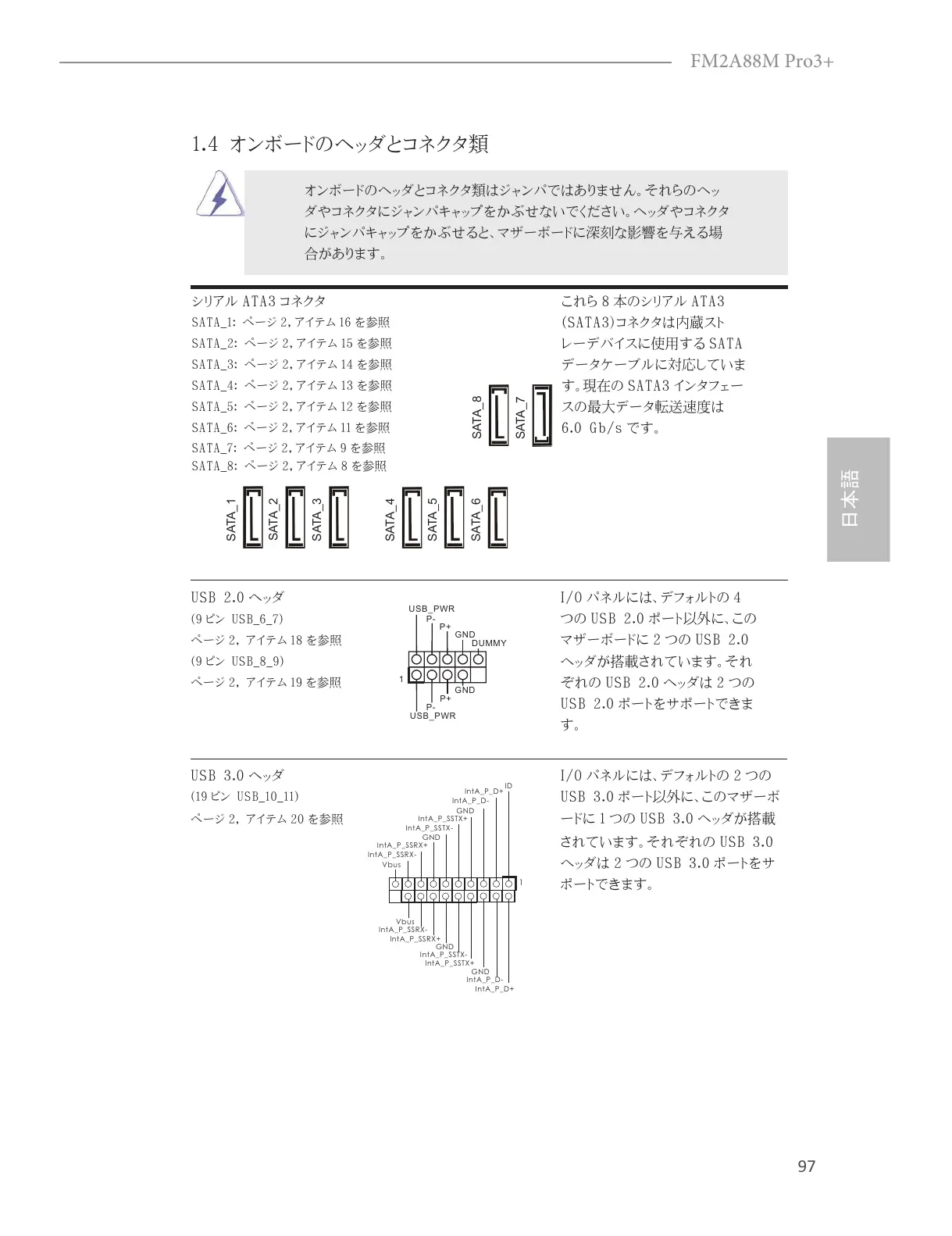

1.4 オンボードのヘッダとコネクタ類
シリアル ATA3 コネクタ これら 8 本のシリアル ATA3
SATA_1: ページ 2, アイテム 16 を参照
(SATA3）コネクタは内蔵スト
SATA_2: ページ 2, アイテム 15 を参照
レーデバイスに使用する SATA
SATA_3: ページ 2, アイテム 14 を参照
データケーブルに対応していま
SATA_4: ページ 2, アイテム 13 を参照
す。現在の SATA3 インタフェー
SATA_5: ページ 2, アイテム 12 を参照
スの最大データ転送速度は
SATA_6: ページ 2, アイテム 11 を参照
6.0 Gb/s です。
SATA_7: ページ 2, アイテム 9 を参照
SATA_8: ページ 2, アイテム 8 を参照
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
USB 3.0 ヘッダ I/O パネルには、デフォルトの 2 つの
(19 ピン USB_10_11)
USB 3.0 ポート以外に、このマザーボ
ページ 2, アイテム 20 を参照
ードに 1 つの USB 3.0 ヘッダが搭載
されています。それぞれの USB 3.0
ヘッダは 2 つの USB 3.0 ポートをサ
ポートできます。
