USB 2.0-Header Zusätzlich zu den vier
(9-pol. USB6_7)
üblichen USB 2.0-Ports an den
(siehe S.1 - No. 19)
I/O-Anschlüssen benden sich
(9-pol. USB8_9)
zwei USB 2.0-
(siehe S.1 - No. 18)
Anschlussleisten am
Motherboard. Pro USB 2.0-
Anschlussleiste werden zwei
USB 2.0-Ports unterstützt.
Seriell-ATA3-Anschlüsse Diese acht Serial ATA3-
(SATA_1_2: siehe S.1 - No. 12)
(SATA3-)Verbínder
(SATA_3_4: siehe S.1 - No. 11)
unterstützten SATA-Datenkabel
(SATA_5_6: siehe S.1 - No. 10)
für interne
(SATA_7_8: siehe S.1 - No. 9)
Massenspeichergeräte. Die
aktuelle SATA3- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
6,0 Gb/s.

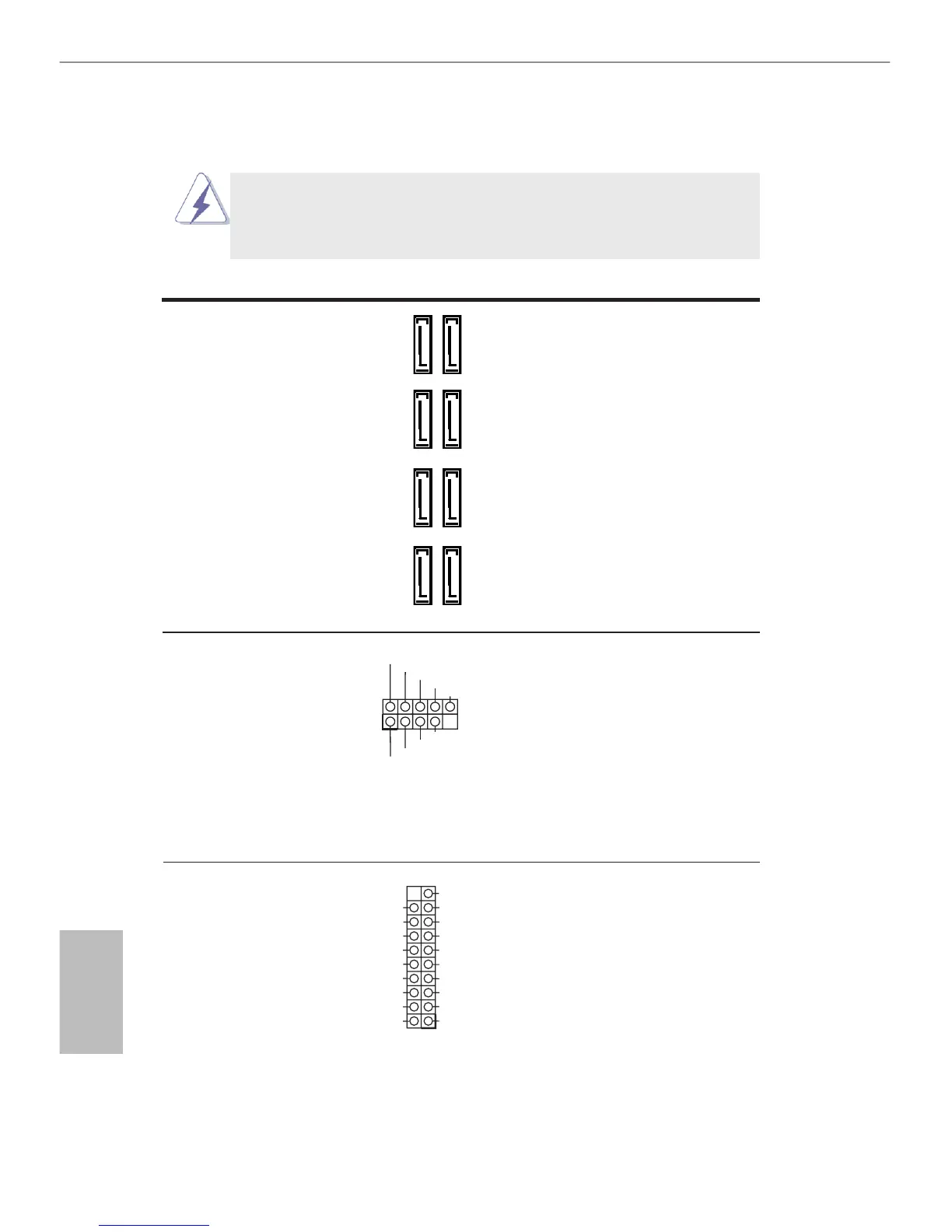

1.4 Anschlüsse
Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen
auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die
Anschlüsse setzen, wird das Motherboard permanent beschädigt!
Anschluss Beschreibung
USB 3.0-Header Neben zwei Standard-USB
(19-pol. USB3_2_3)
3.0-Ports am E/A-Panel
(siehe S.1 - No. 7)
bendet sich ein USB 3.0-
Header an diesem
Motherboard. Dieser USB 3.0-
Header kann zwei USB 3.0-
Ports unterstützen.
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA _D-
IntA_PA _D+
SATA_5_6 SATA_7_8SATA_3_4SATA_1_2
