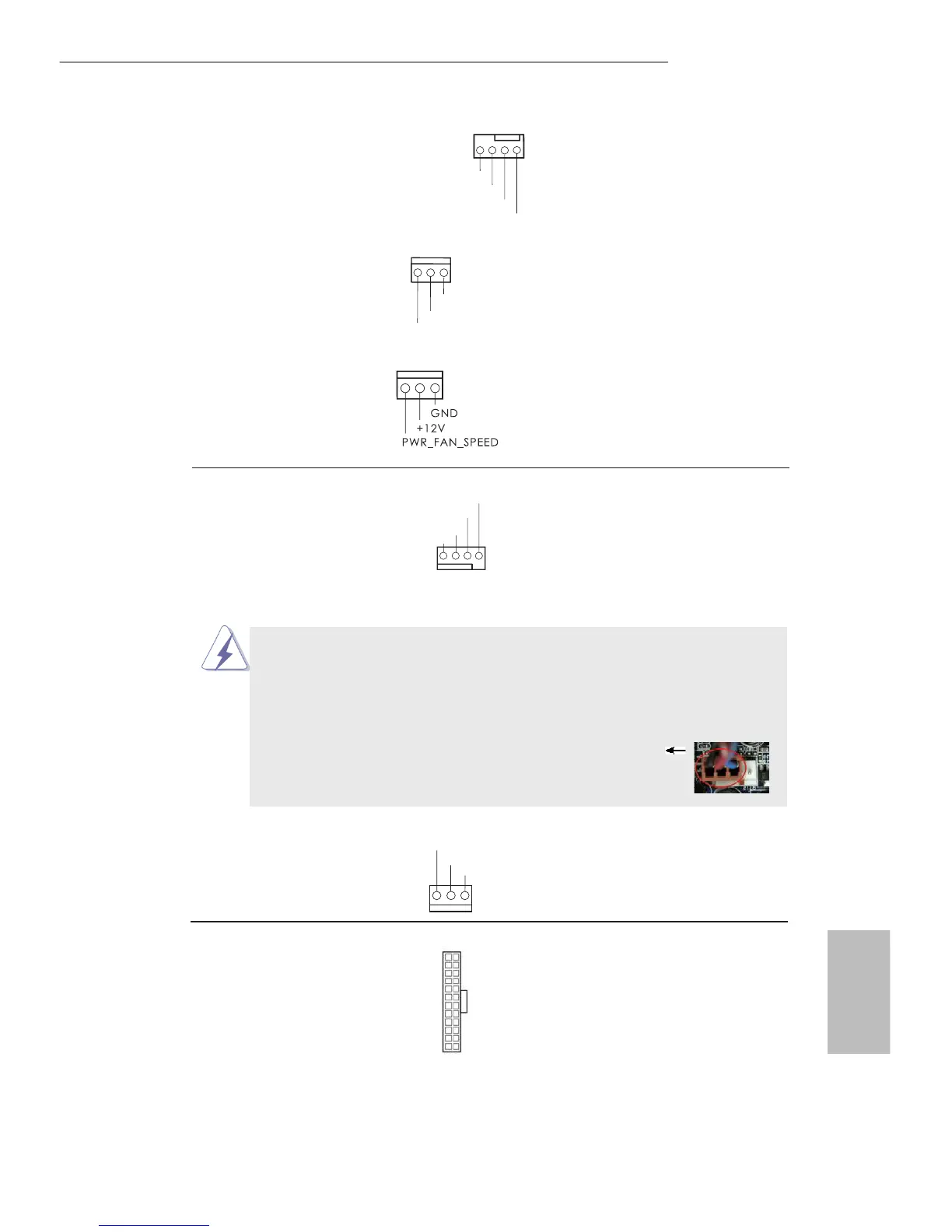

Gehäuse- und Verbinden Sie die Lüfterkabel
Stromlüfteranschlüsse mit den Lüfteranschlüssen,
(4-pin CHA_FAN1)
wobei der schwarze Draht an
(siehe S.1 - No. 23)
den Schutzleiterstift
angeschlossenwird.
(3-pin CHA_FAN2)
(siehe S.1 - No. 8)
(3-pin CHA_FAN3)
(siehe S.1 - No. 15)
(3-pin PWR_FAN1)
(siehe S.1 - No. 22)
SPEED
ATX-Netz-Header Verbinden Sie die ATX-
(24-pin ATXPWR1)
Stromversorgung mit diesem
(siehe S.1 - No. 6)
Header.
12
1
24
13
CPU-Lüfteranschluss Verbinden Sie das CPU -
(4-pin CPU_FAN1)
Lüfterkabel mit diesem
(siehe S.1 - No. 2)
Anschluss und passen Sie den
schwarzen Draht dem
Erdungsstift an.
Pins 1–3 anschließen
Lüfter mit dreipoligem Anschluss installieren
Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss
(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss
angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn
Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses
Motherboards anschließen möchten, verbinden Sie ihn bitte mit den
Pins 1 – 3.
(3-pin CPU_FAN2)
(siehe S.1 - No. 3)
1 2 3 4
GND
+12V
