En-tête USB 2.0 A côté des quatre ports USB
(USB6_7 br.9)
2.0 par défaut sur le panneau
(voir p.1 No. 19)
E/S, il y a deux embases USB
(USB8_9 br.9)
2.0 sur cette carte mère.
(voir p.1 No. 18)
Chaque embase USB 2.0 peut
prendre en charge 2 ports USB
2.0.
Connecteurs Série ATA3 Ces huit connecteurs Série
(SATA_1_2: voir p.1 No. 12)
ATA3 (SATA3) prennent en
(SATA_3_4: voir p.1 No. 11)
charge les câbles SATA pour
(SATA_5_6: voir p.1 No. 10)
les périphériques de stockage
(SATA_7_8: voir p.1 No. 9)
internes. L’interface SATA3
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 6,0 Gb/s.

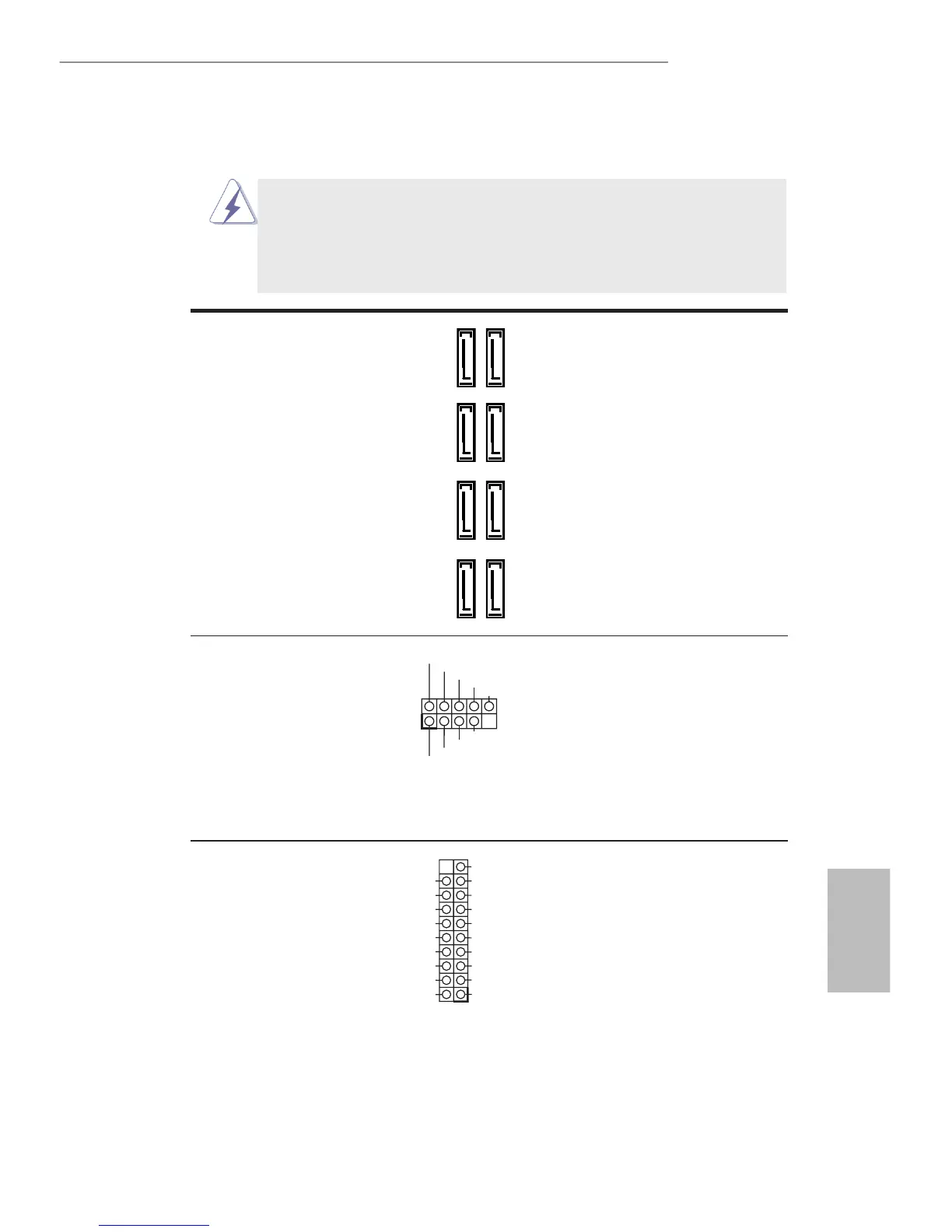

1.4 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-
têtes et connecteurs causera à la carte mère des dommages irré-
versibles!
En-tête USB 3.0 En plus des deux ports USB
(USB3_2_3 br. 19)
3.0 par défaut sur le panneau
(voir p.1 No. 7)
E/S, il y a une barrette USB 3.0
sur la carte mère. Cette barrette
USB 3.0 peut prendre en
charge deux ports USB 3.0.
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA _D-
IntA_PA _D+
SATA_5_6 SATA_7_8SATA_3_4SATA_1_2
