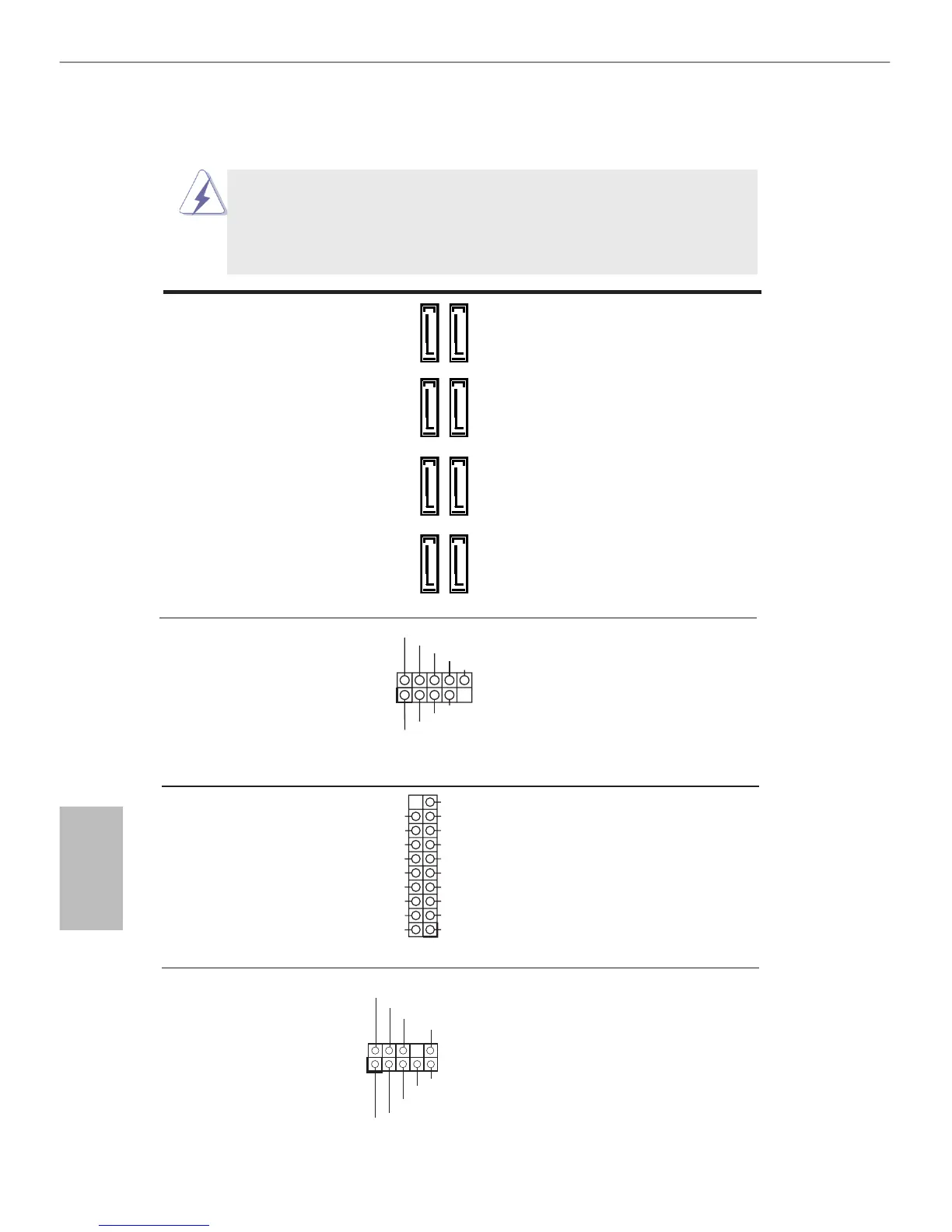

Connettori Serial ATA3 Questi otto connettori Serial
(SATA_1_2: vedi p.1 Nr. 12)
ATA3 (SATA3) supportano cavi
(SATA_3_4: vedi p.1 Nr. 11)
dati SATA per dispositivi di
(SATA_5_6: vedi p.1 Nr. 10)
immagazzinamento interni.
(SATA_7_8: vedi p.1 Nr. 9)
ATA3 (SATA3) supportano cavi
SATA per dispositivi di memoria
interni. L’interfaccia SATA3
attuale permette velocità di
trasferimento dati no a
6.0 Gb/s.
Collettore USB 2.0 Oltre alle quattro porte USB 2.0
(9-pin USB6_7)
predenite nel pannello I/O, la
(vedi p.1 Nr. 19)
scheda madre dispone di
(9-pin USB8_9)
due intestazioni USB 2.0.
(vedi p.1 Nr. 18)
Ciascuna intestazione USB 2.0
supporta due porte USB 2.0.
1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Collettore USB 3.0 Oltre alle due porte USB 3.0
(19-pin USB3_2_3)
standard del pannello I/O,
(vedi p.1 Nr. 7)
questa scheda madre è dotata
di un header USB 3.0 che
supporta due porte USB 3.0.
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA _D-
IntA_PA _D+
Connettore audio sul È un’interfaccia per il cavo del
pannello frontale pannello audio. Che consente
(9-pin HD_AUDIO1)
connessione facile e controllo
(vedi p.1 Nr. 21)
dei dispositivi audio.
